| ハイライト: | AOMドライバー,RFドライバ,運転者 |
||
|---|---|---|---|
RFドライバは固定周波数や変周波数でRF信号を生成することができる.特定の波形は,異なる音声光学部品の要求を満たし,光学ビームがどれだけ調節されているかを決定するために,異なる調節された信号によって生成され得る.周波数帯の電源は,RF信号を 27.12MHz, 40.68MHz, 68MHz, 80MHz, 100MHz, 120MHz, 200MHz, 250MHz, 300MHz,それ以上で 120Wまでの RF電源で生成することができます.FPS を含む様々な動作モードが利用可能である., PPK, R05 と A05 (アナログ). 周波数シフト,デフレクタ,フィルターのAcousto-optic変数周波数連続駆動,高精度で広い周波数範囲でRF信号を出力することができます.デジタル制御をサポートします周波数と電力を任意に設定できるPCソフトウェアが装備されている.周波数掃描やその他の機能も設定できる (TAシリーズ).高速周波数変換用このドライバは,AOMや他の音響光学部品とマッチされています.

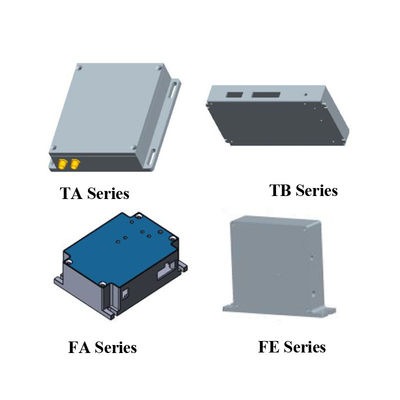

| シリーズ (AS) | RF (f) | 供給力 (v) | 出力 (p) | 冷却 (t) | チャンネル(b) について | モード (m) | 機能 (e) | RFコネクタ (c) |
| FA (固定周波数シリーズA) |
40.68 MHz 68 MHz 80 MHz |
15D 15 VDC 24D (24 VDC) |
20W 25W |
C について (導体冷却) |
1 | F (FPS) P (PPK) A (A05) R (R05) M (M05) |
C について (一般的) H (TTL_HIGH) = RF オン) L について (TTL_HIGH) =RFオフ) |
AF (SMA-F) |
| FD (固定周波数シリーズD) |
40.68 MHz 68 MHz 80 MHz 100 MHz 110 MHz 120 MHz ... ほら |
12D (12 VDC) 15D 15 VDC 24D (24 VDC) |
5W | C について (導体冷却) A について (エアクーリング) W (水冷却) |
1 | F (FPS) A (A05) D (デジタル) |
||
| 20W | ||||||||
| 40W | ||||||||
| FB (固定周波数Bシリーズ) |
27.12 MHz 40.68 MHz 68 MHz 80 MHz |
24D (24 VDC) 28D (80 VDC) |
50W | C について (導体冷却) A について (エアクーリング) W (水冷却) |
12 について | F (FPS) A (A05) D (デジタル) |
NF (BNC-F) |
|
| 100W | ||||||||
| FE (固定周波数シリーズE) |
200 MHz 250 MHz 300 MHz ... ほら |
24D (24 VDC) |
2.5W | C について (導体冷却) |
1 | D (デジタル) A (A05) * DA (デジタル+アナログ) |
AF (SMA-F) |
* アナログ制御電圧は要求できます:A5:0-5V,A1:0-1V
典型的な仕様:
| 作業頻度 | 最大 RF パワー | 上昇/減少時間 |
| 27.12 MHz | 100W | < 150 ns |
| 40.68/68/80 MHz | 15/20/25W | <35 ns |
| 200/250 MHz | 2.5W | < 6 ns |
| シリーズ (AS) | RF (f) | 供給力 (v) | 出力 (p) | 冷却 (t) | チャンネル(b) について | モード (m) | 機能 (e) | RFコネクタ (c) |
| TA (変数周波数シリーズA) |
60~120 MHz ... ほら |
24D (24 VDC) |
0.5~4W | C について (導体冷却) |
1 | プログラム可能な周波数 | C について (一般的) ... ほら |
AF (SMA-F) AM (SMA-M) |
| 結核 (変数周波数Bシリーズ) |
70~120 MHz ... ほら |
24D (24 VDC) |
0.5~4W | C について (導体冷却) |
1 | A (A05) * D (デジタル) |
Px (チャンネル) |
AF (SMA-F) |
| TE (変数周波数シリーズE) |
70~120 MHz | 24D (24 VDC) |
0.5~4W | C について (導体冷却) |
1 | 圧力の制御 0~10V D (デジタル) |
C について (一般的) ... ほら |
AF (SMA-F) CF (SMC-F) |
* アナログ制御電圧が求められる:A10: 0-10 V,A5: 0-5 V,A1: 0-1 V
典型的な仕様:
| 作業頻度 | RF パワー* | 作業モード*** | 切り替え速度 |
| 60~120 MHz | 4W | プログラム可能な周波数** | - 私達 |
| 70~120 MHz | 4W | 電圧制御 0~10V デジタル** | ~50ns |
| ミン | タイプする | マックス | ユニット | |
| チャンネル数,RF出力 | 1 | チャンネル | ||
| 周波数範囲 CH1 | 60 | 100 | メガHz | |
| 周波数安定性 | ±1 | Ppm/°C | ||
| 周波数精度 | ±1 | kHz | ||
| 出力1CH1 | 2 | ワット | ||
| VSWR | 1.5/1 | |||
| 上昇時間 (10%~90%) | 2.5 | 6 | ns | |
| 秋 (90%~10%) | 2.5 | 6 | ns | |
| トリガー周波数2 | DC | 1 | 10 | メガHz |
| 絶滅比 | 45 | 50 | dB | |
| ハーモニック・ディストーション | -20歳 | dBc | ||
| 出力インペダンス | 50 | W | ||
| アナログ入力 | 0 | 5 | V | |
| デジタル制御 | 標準TTL (V_L<0.8V,V_H>2.0V) | |||
| コミュニケーション | RS232 (DB9) | |||
| 供給電力 | 24VDC, <0.8A | |||
| 動作温度 | +25から+50°C | |||
| ミン | タイプする | マックス | ユニット | |
| チャンネル数,RF出力 | 1 | チャンネル | ||
| 周波数範囲 CH1 | 40 | メガHz | ||
| 周波数安定性 | ±1 | Ppm/°C | ||
| 周波数精度 | ±1 | kHz | ||
| 出力1CH1 | 1 | ワット | ||
| 輸出電源 Ref | 0.5 | 1 | Vpp | |
| VSWR | 1.5/1 | |||
| 上昇時間 (10%~90%) | 2.5 | 6 | ns | |
| 秋 (90%~10%) | 2.5 | 6 | ns | |
| トリガー周波数2 | DC | 1 | 10 | メガHz |
| 絶滅比 | 45 | 50 | dB | |
| ハーモニック・ディストーション | -20歳 | dBc | ||
| 出力インペダンス | 50 | W | ||
| アナログ入力 | 0 | 5 | V | |
| デジタル制御 | 標準TTL (V_L<0.8V,V_H>2.0V) | |||
| コミュニケーション | RS232 (DB9) | |||
| 供給電力 | 24VDC, <0.8A | |||
| 動作温度 | +25から+50°C | |||
制御モードは,顧客のニーズに応じて変更できます.
インターフェイスの定義:
サイズ:
