850 ～ 1550nm 電気光学光変調器

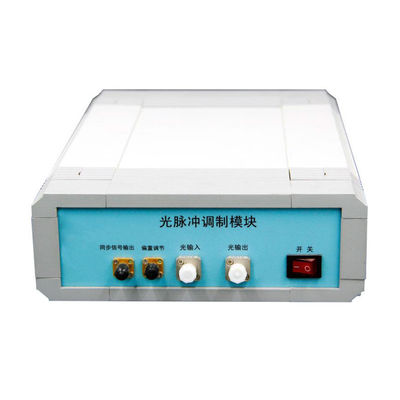

850nm ～ 1550nm の電気光学光変調器

SCQシリーズ電気光学変調器は、低い挿入損失、広い帯域幅、低い半波長電圧などの特徴を持ち、空間光通信、タイムベース、パルス発生器、量子光学などに使用されます。

SCQ シリーズ電気光学変調器は、主に強度変調器と位相変調器の 2 つのグループに分けられます。使用波長は 780nm、850nm、1064nm、1310nm、1550nm、2000nm です。ご要望に応じて他の波長も利用可能です。

部品番号の定義: SCQ-XX-WW-XG-F-FC

• XX: モジュレータータイプ。AM は強度変調器、PM は位相変調器です。

• WW: 850nm、1064nm、1310nm、1550nm、2000nmなどの動作波長

• XG: 動作帯域幅 (2.5G、10G、40G など)

• F：PPなどの入出力ファイバ（PM/PMF）

• FC：FA（FC/APC）、FP（FC/PC）などのファイバコネクタ

1. SCQ シリーズ強度変調器

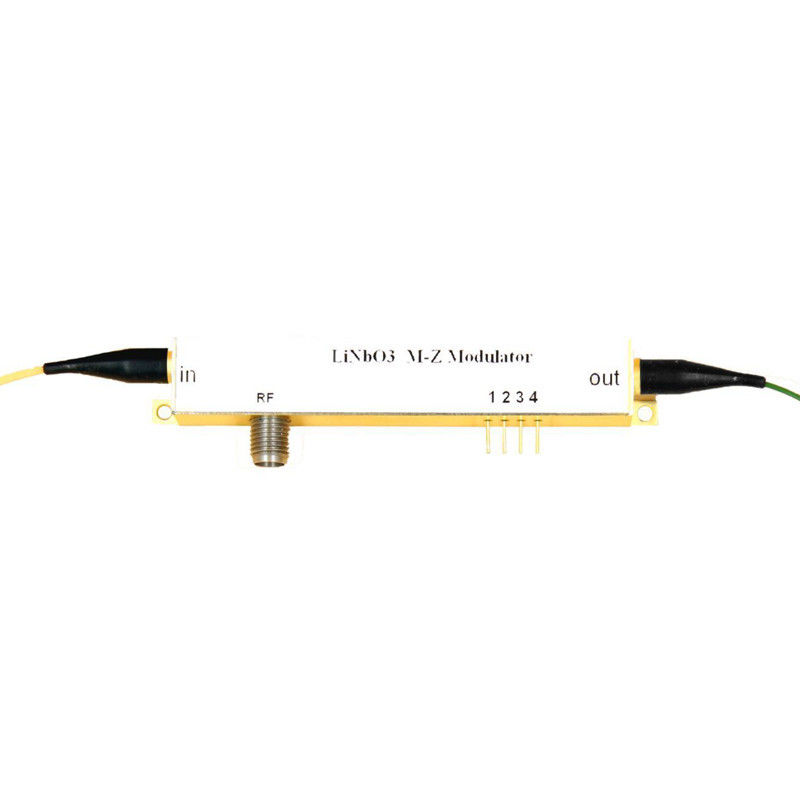

1.1 SCQ-AM-1310 シリーズ 1310nm 強度変調器

LiNbO3 強度変調器は、電気光学効果が優れているため、高速光通信システム、レーザーセンシング、ROF システムなどに広く使用されています。MZ 構造と X カット設計に基づいた SCQ-AM シリーズは、安定した物理的および化学的特性を備えており、実験室実験と産業システムの両方に適用できます。

特徴：

• 低い挿入損失

• 帯域幅: 2.5GHz

• 低い半波電圧

• カスタマイズオプション

アプリケーション:

• ROFシステム

• 量子鍵配布

• レーザーセンシングシステム

• 側波帯変調

光学パラメータ:

電気的パラメータ:

限界条件:

注文情報:

2. SCQシリーズ位相変調器

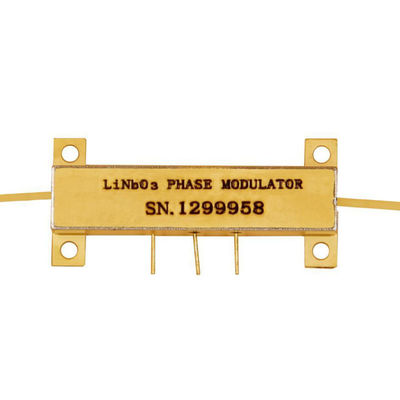

2.1 SCQ-PM シリーズ 1310nm 電気光学位相変調器

LiNbO3 位相変調器は、電気光学効果が優れているため、高速光通信システム、レーザーセンシング、ROF システムなどに広く使用されています。SCQ-PM-1310 シリーズは Ti 拡散技術に基づいており、安定した物理的および化学的特性を備えており、実験室実験や産業システムにおけるほとんどの用途に対応できます。

特徴：

• 低い挿入損失

• 偏波保持

• 低い半波電圧

• 二重偏波オプション

応用：

• 光通信

• 量子鍵配布

• 周波数シフト

光学パラメータ:

電気的パラメータ:

制限パラメーター:

注文情報:

3. ドライバー

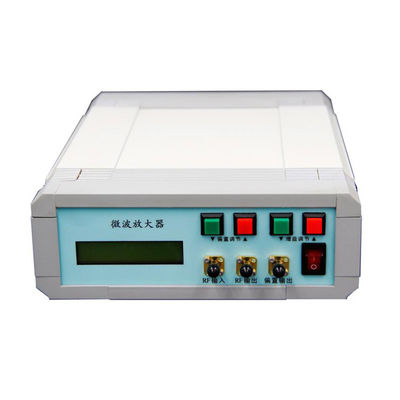

3.1 SCQ-RF シリーズドライバ

SCQ-RF ブロードバンド RF アンプ (またはドライバーと呼ばれる) は、高速ニオブ酸リチウム電気光学変調器用に特別に設計されたデスクトップ機器です。この機器は、小さな高速信号レベルを変調器を駆動できるより高いレベルに増幅することができるため、ニオブ酸リチウム (LiNbO3) 電気光学変調器が動作するように駆動され、広帯域範囲で良好なゲイン平坦性を備えています。

特徴：

• 高帯域幅: 10、20、または 40 GHz

• 可変ゲイン

• 出力範囲は最大8Vです

• 高度に統合

• 使いやすい

アプリケーション:

• 10/20/40G光変調方式

• 光ファイバー試験システム

• 光ファイバーセンシングシステム

SCQ-RF-40ドライバーのパラメータ

限界条件

アイダイアグラム

注文情報:

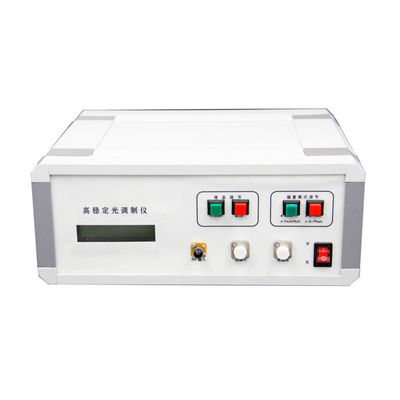

3.2 MZMバイアスコントローラー

バイアス コントローラーはマッハツェンダー変調器用に特別に設計されており、さまざまな動作環境で安定した動作状態を保証します。フルデジタル化された信号処理方式により、非常に安定した性能を発揮します。コントローラは、低周波数、低振幅のディザ信号をバイアス電圧とともに変調器に注入します。変調器からの出力を読み取り続け、バイアス電圧の状態と関連するエラーを判断します。以前の測定に従って、新しいバイアス電圧がその後適用されます。このようにして、変調器は適切なバイアス電圧下で動作することが保証されます。

特徴：

• Peak/Null/Q+/Q−のバイアス電圧制御

• 任意点のバイアス電圧制御

• 超高精度制御: (1) Null モードで最大 50dB の消光比。(2) Q+ および Q- モードで ±0.5◦ の精度

• 低ディザ振幅: (1) NULL モードおよび PEAK モードで 0.1% Vπ。(2) Q+ モードおよび Q− モードでの 2% Vπ

• 高い安定性: 完全デジタル実装による

• 薄型：40mm(W)×30mm(D)×10mm(H)

• 使いやすさ: (1) ミニジャンパーによる手動操作。(2) MCU UART2による柔軟なOEM運用

• バイアス電圧を提供するための 2 つの異なるモード: (1) 自動バイアス制御。(2) ユーザー定義のバイアス電圧

応用：

• LiNbO3 およびその他の MZ 変調器

• デジタルNRZ、RZ

• パルスアプリケーション

• ブリルアン散乱システムおよびその他の光学センサー

• CATV送信機

注文情報

品番：SCQ-RF-BC

注: (1) 最大消光比は変調器の最大消光比に依存し、それを超えることはできません。(2) UART 操作は、コントローラーの一部のバージョンでのみ使用できます。

パフォーマンス：

マキシムDC消光比:

この実験では、RF 信号はシステムに適用されませんでした。純粋な DC 消光が測定されました。

(1) 図 3 は、変調器がピーク点で制御された場合の変調器出力の光パワーを示しています。図では3.71dBmを示しています。

(2) 図 4 は、変調器がヌル点で制御された場合の変調器出力の光パワーを示しています。図では -46.73dBm を示しています。実際の実験では、値は -47dBm 付近で変化します。-46.73 は安定した値です。

(3) したがって、測定された安定 DC 消光比は 50.4dB です。

高い消光比の要件:

(1) システム変調器は高い消光比を持たなければなりません。システム変調器の特性によって、達成できる最大消光比が決まります。

(2) 変調器入力光の偏光に注意する必要があります。変調器は偏波に敏感です。適切な偏光により消光比が 10dB 以上改善されます。実験室での実験では、通常、偏波コントローラーが必要です。

(3) 適切なバイアス コントローラー。当社のDC消光比実験では、50.4dBの消光比を達成しました。変調器メーカーのデータシートには 40dB しか記載されていません。この改善の理由は、一部の変調器が非常に速くドリフトするためです。当社の SCQ-RF-BC-ANY バイアス コントローラは、高速トラック応答を保証するために 1 秒ごとにバイアス電圧を更新します。

仕様:

1 MER は変調器消光比を指します。達成される消光比は、通常、変調器のデータシートに指定されている変調器の消光比です。

2 CSO は複合二次を指します。CSO を正しく測定するには、RF 信号、変調器、および受信機の線形品質が次のとおりである必要があります。

確保されています。さらに、異なる RF 周波数で実行すると、システム CSO の読み取り値が変化する可能性があります。

3 入力光パワーは、選択されたバイアス ポイントの光パワーに対応しないことに注意してください。これは、バイアス電圧の範囲が -Vπ から +Vπ の場合に、変調器がコントローラーにエクスポートできる最大光パワーを指します。

1 一部の MZ 変調器にはフォトダイオードが内蔵されています。コントローラのセットアップは、コントローラのフォトダイオードを使用するか、変調器の内部フォトダイオードを使用するかを選択する必要があります。2 つの理由から、ラボ実験にはコントローラーのフォトダイオードを使用することをお勧めします。まず、コントローラーのフォトダイオードの品質が確保されています。第二に、入力光の強度を調整するのが簡単です。注: 変調器の内部フォトダイオードを使用する場合は、フォトダイオードの出力電流が入力電力に厳密に比例していることを確認してください。

2 極性ピンは、ヌル制御モード (モード選択ピンによって決定) のピークとヌルの間、またはクアッド制御モードのクアッド + とクアッド - の間で制御ポイントを切り替えるために使用されます。極性ピンのジャンパが挿入されていない場合、コントロール ポイントは Null モードでは Null、Quad モードでは Quad+ になります。RF システムの振幅も制御点に影響します。RF 信号がない場合、または RF 信号の振幅が小さい場合、コントローラは作業点を MS および PLR ジャンパによって選択された正しい点にロックできます。RF 信号の振幅が特定のしきい値を超えると、システムの極性が変更されます。この場合、PLR ヘッダーは逆の状態になる必要があります。つまり、ジャンパーが差し込まれていない場合は差し込まれ、差し込まれている場合は引き抜かれます。

典型的なアプリケーション:

コントローラーは次のように簡単に使用できます。

ステップ1。カプラーの 1% ポートをコントローラーのフォトダイオードに接続します。

ステップ2。コントローラのバイアス電圧出力 (SMA または 2.54mm 2 ピン ヘッダ経由) を変調器のバイアス ポートに接続します。

ステップ3.コントローラーに +15V および -15V の DC 電圧を供給します。

ステップ4.コントローラーをリセットすると、動作が開始されます。

注記。コントローラーをリセットする前に、システム全体の RF 信号がオンになっていることを確認してください。
