TEC コントローラー付きダイオード ドライバー / TEC なしのレーザー ダイオード ドライバー

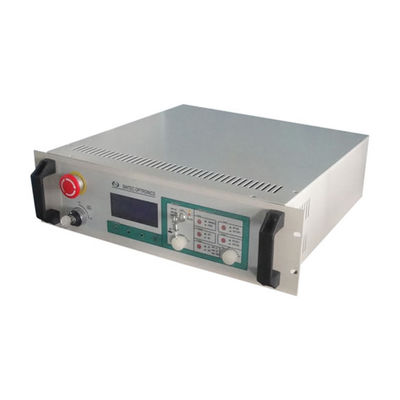

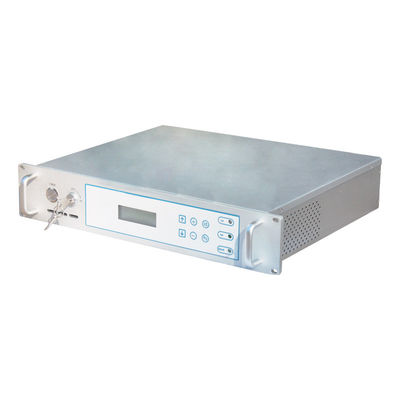

1. TEC コントローラー付き ST-LDDY シリーズ ダイオード ドライバー

TEC コントローラーを備えた ST-LDDY シリーズ ダイオード レーザー ドライバーは、ダイオード レーザーを駆動するように設計されています。最大 2 つのダイオードと 4 つの TE クーラーを駆動できます。そのうち 2 台の TE クーラーはダイオード レーザーの冷却に使用され、2 台の TE クーラーは SHG 結晶と THG 結晶の冷却に使用されます。ドライバはモジュール化されているため、顧客はニーズに応じて低コストかつ小型のモジュール（ドライバの出力）を選択できます。

当社のダイオードドライバーは接触式で信頼性が高くなります。これらは、ダイオード レーザー、ファイバー レーザー、DPSS レーザーを駆動するための理想的な電源です。

特徴：

• 1064nm、532nm、355nm レーザーの使用に適しています
• 最大 5V 60A 出力での大電流による DILAS/COHERENT ダイオード レーザーの駆動に適しています
• 最大 32V 15A 出力の高電圧で NLIGHT/BWT ダイオード レーザーを駆動するのに適しています
• 空冷またはデフォルトの水冷
• ダイオード レーザーおよび結晶を冷却するための TE クーラーの最大 4 チャンネル出力
• 出力パラメータを調整可能
• レーザー電流、ゲートおよびパルス繰り返しレートなどの出力が利用可能、内部または外部制御が選択可能
• インターロック、準備完了、アラーム信号が利用可能
• RS232、ボタンを押す、またはソフトウェアをマーキングすることで制御可能

アプリケーション:

• DPSSレーザー
• ファイバーレーザー
• ダイオードレーザー
• 定電流源

技術仕様:

注: 上記の製品は、最大 32V 15A 出力の高電圧ですべてのダイオード レーザーを駆動するのに適しています。

備考: 最大 5V 60A 出力の大電流ですべてのダイオード レーザーを駆動するのに適しています。

提案:

• DPSS レーザーの場合は、レーザーの使用数に応じてダイオード駆動数と TEC 冷却数を選択してください。
• 高出力 1064nm DPSS レーザーの場合、レーザー システムには水冷があるため、TEC 制御を使用する必要はありません。ダイオードレーザーとレーザー結晶は水冷されたベースの熱伝導によって冷却されます。532nm DPSS レーザーの場合、TEMP3 のみが必要です。355nm DPSS レーザーの場合、TEMP3 と TEMP4 が必要です。
• デフォルトの出力は 1 セットのダイオード レーザー ドライバーです。その他はオプションです。
• 一般に、DPSS レーザーでは空冷よりも水冷の方が優れています。システムに水冷がない場合は、TEM2 を使用してレーザー結晶を冷却することがよくあります。

2. TEC なしの LDD シリーズ レーザー ダイオード ドライバー

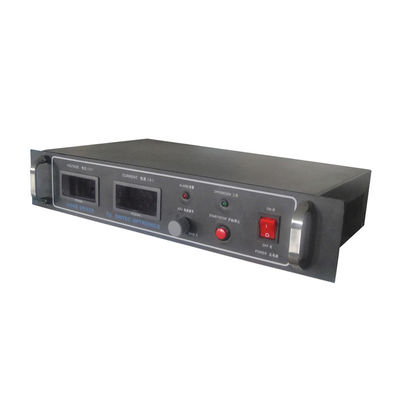

レーザー ダイオード ドライバー ST-LDD-AAVV は、熱電冷却器コントローラーを備えない高電流定数レーザー ダイオード ドライバーです。電流制御、過渡現象抑制、過熱保護、短絡保護、過電流制限が備わっています。2 つのデジタル メーターは出力電流と出力電圧を表示します。このドライバーは主にダイオード モジュールを駆動するために使用されます。

仕様:

• モデル: ST-LDD-AAVV
• ST-LDD- STシリーズ レーザーダイオードドライバー
• AA - 最大出力電流 (A)。出力電流は連続的に調整可能です。
• VV - 最大出力電圧 (V)。出力電圧は電流とダイオードの抵抗によって決まります。
• 入力電圧: 220VAC、+/-15%
• 電圧ノイズ: <0.1% pp
• 電流ノイズ: < =50mA
• 不安定性: <0.1%
• 寸法：482×88×260mm
• 正味重量: 6.5kg

述べる：

ドライバーを選択するには、最初に出力電圧を確定し、次に最大出力電力を確定します。最大出力電流は、最大電力を出力電圧で割ったものになります。

代表的なダイオードドライバー:

3. ST-LDDJシリーズ ダイオードドライバ

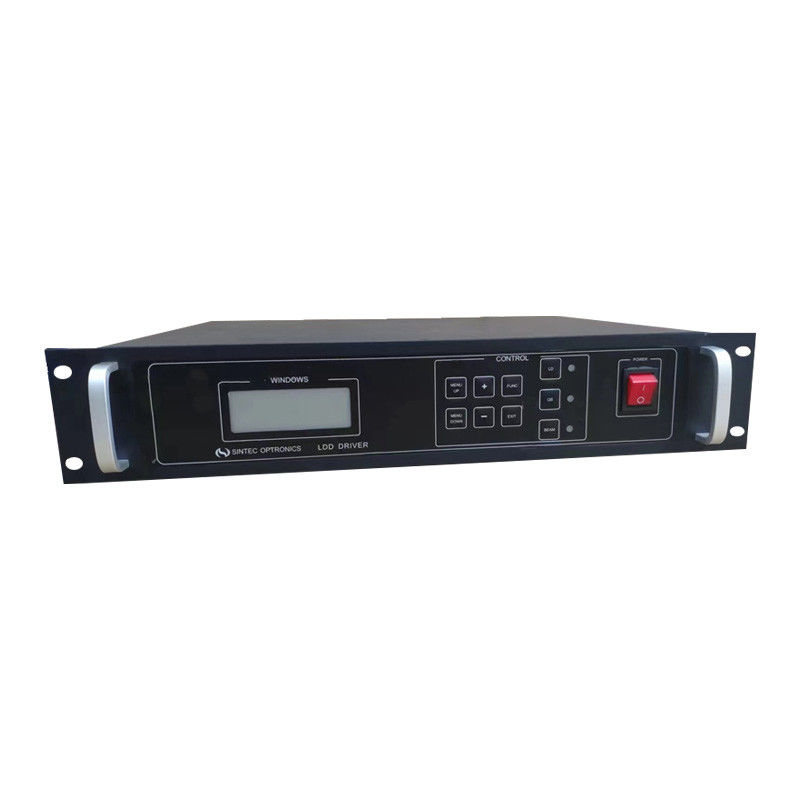

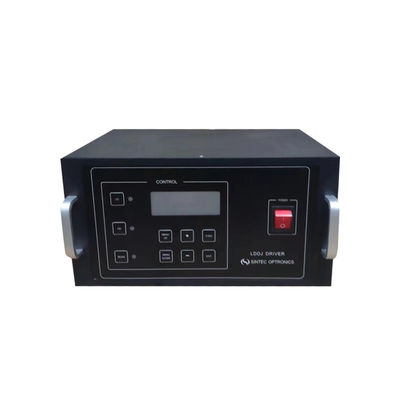

ST-LDDJシリーズ ダイオードドライバは、システムコントローラ、ダイオードドライバ、TECコントローラで構成されるオールインワンシステムです。ダイオード ドライバには、OEM 19 インチ ドライバとベンチトップ ドライバの 2 種類の見通しがあります。ユーザーは、当社のドライバーを自分のシステムに統合することも、研究室で個別に使用することもできます。当社のドライバーは、1 つのレーザー ダイオードと 1 つの TEC クーラーを駆動できます。

特徴：

• OEM 19 インチドライバーは 2U サイズで、入力は 220VAC 50Hz
• 1 つのダイオードと 1 つの TEC クーラーをサポート
• 出力電流は連続的に調整され、電圧は自己適応型です
• 弊社ソフトウェア STXFMate を使用して PC と通信するための RS232 ポート
• インターロックと温度保護
• 出力電流は内部または外部で制御可能
• オプションのPWM変調出力

標準モデル:

備考: 部品番号: ST-LDDJ-xxAyyV-TECx-OEM、最大出力。電流 xxA、自己適応電圧 0 ～ yyV、TECz は TEC 部品番号、z は番号付けです (次の表を参照してください。OEM は OEM 19 インチ ドライバー、OEM なしはベンチトップ ドライバーを意味します。

注: 1) デフォルトは 10k NTC 温度センサーです。2) 当社は TEC クーラーを供給していません。お客様は地元の市場で購入できます。
