| ハイライト: | 現在のリップルダイオードレーザードライバー,ダイオードレーザードライバー,レーザードライバー |
||
|---|---|---|---|
当社が導入したダイオードレーザー電源シリーズは、超低電流リップル、超低温度ドリフト、高安定性、高信頼性という利点を持っています。電源はPWM変換技術を採用しており、全体の変換効率は非常に高いです。電源はフロントパネルの操作によって、または外部制御インターフェースを介して外部デバイスによって制御でき、またリモート制御のためにRS232インターフェースを介してコンピュータに接続することもできます。過電流、過電圧、過熱、静電気防止機能などレーザーダイオードのLD保護対策を十分に考慮しております。電源には非常停止レーザー出力機能と操作ボタンが付いています。
このシリーズの電源は、外部タイプ WZ、内蔵タイプ NZ、ラボ用タイプ SY (デスクトップ)、テーブル上で単独で使用またはシステムに組み込んで使用できる TT タイプ、および駆動専用の WK タイプに分かれています。温度制御用のTECクーラー。また、出力の駆動と制御はダイオード駆動、1 つまたは 2 つの TEC 温度制御、音響光学 Q スイッチ制御です。また、当社は顧客の特定のニーズに応じてあらゆる種類のダイオードドライバーをカスタマイズすることができます。
| 部品番号 | 入力電力 | LD最大出力 | 温度制御の最大出力 | 寸法 |
| STYA-12V12A-1T-SY | AC220V | 12.5V/12A | 15V/12A | 160*320*110 |
| STYA-03V10A-TT | AC220V | 3.5V/10A | 145*260*83 | |
| STYA-03V20A-TT | AC220V | 3.5V/20A | 145*260*83 | |
| STYA-03V30A-TT | AC220V | 3.5V/30A | 145*260*83 | |
| STYA-03V40A-TT | AC220V | 3.5V/40A | 145*260*83 | |
| STYA-03V50A-TT | AC220V | 3.5V/50A | 145*260*83 | |
| STYA-03V60A-TT | AC220V | 3.5V/60A | 145*260*83 | |
| STYA-09V25A-TT | AC220V | 9.5V/25A | 145*260*83 | |
| STYA-12V20A-TT | AC220V | 12.5V/20A | 145*260*83 | |
| STYA-16V16A-TT | AC220V | 16.5V/16A | 145*260*83 | |
| STYA-20V13A-TT | AC220V | 20.5V/13A | 145*260*83 | |
| STYA-25V10A-TT | AC220V | 25.5V/10A | 145*260*83 | |
| STYA-30V08A-TT | AC220V | 30.5V/8A | 145*260*83 | |
| STYA-03V75A-1T-WZ | AC220V | 3.3V/75A | 22V/15A | 483*425*133 |
| STYA-06V50A-2T-Q-WZ | AC220V | 6V/50A | 12V/10A+Q制御 | 483*425*133 |
| STYA-9V100A-WZ | AC220V | 9.5V/100A | 483*350*89 | |
| STYA-12V80A-WZ | AC220V | 12.5V/80A | 483*350*89 | |
| STYA-15V60A-WZ | AC220V | 15.5V/60A | 483*350*89 | |
| STYA-20V50A-WZ | AC220V | 20.5V/50A | 483*350*89 | |
| STYA-25V40A-WZ | AC220V | 25.5V/40A | 483*350*89 | |
| STYA-30V30A-WZ | AC220V | 30.5V/30A | 483*350*89 | |
| STYA-15V15A-WK | 15V/15A | 160*320*110 |

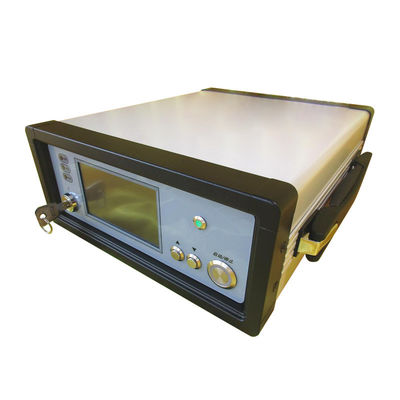

STYA-12V12A-1T-SY ダイオードレーザードライバ（以下、電源）は、当社が発売する実験用（デスクトップ）電源シリーズの一つです。このシリーズの電源の特徴は、超低電流リップル、超低温度ドリフト、高安定性、高信頼性です。電源はPWM変換技術を採用しており、全体の変換効率は非常に高いです。電源はフロントパネルの操作によって、または外部制御インターフェースを介して外部デバイスによって制御でき、またリモート制御のためにRS232インターフェースを介してコンピュータに接続することもできます。過電流、過電圧、過熱、静電気防止機能によるレーザーダイオードのLD保護対策を十分に考慮した電源設計です。電源には非常停止レーザー出力機能と操作ボタンが付いています。電源のフロントパネルは、ローカル/リモート、内部制御/外部制御スイッチで設計されており、ユーザーがさまざまな制御モードに切り替えるのに便利です。その表示画面には、設定電流、測定電流、測定温度、制限電流パラメータが表示されます。同時に、電源内部にデータストレージユニットが設計されており、いつでも電源ステータスパラメータを保存できます。電源には制限電流設定機能が付いています。リミット電流を設定すると、力行時の設定電流はいかなる場合もリミット値を超えることはありません。電源にはLD温度をリアルタイムに検出・表示する機能があり、フロントパネルからLDの制御温度を調整できます。電源のフロントパネルにはさまざまなステータスインジケータLEDも設計されており、ユーザーが電源の状態を知るのに便利です。この電源は、リアパネルに外部制御インターフェイス (DB15) を備え、外部デバイスを制御して、電流値を設定し、電流動作を開始/停止することもできます。外部制御インターフェースは、リアルタイムの電流検出信号、停電信号、外部デバイスのインターロック信号も提供できます。電源がリモート制御状態にある場合、ホストコンピュータは、電源の現在値、現在の開始/停止動作を設定し、いつでも電源パラメータを問い合わせ、電源アップロード情報を受け入れることができます。主な特徴は以下のとおりです。
主な技術パラメータ:
| 入力電力 | AC220V±20% 50±3Hz |
| 出力電圧(LD) | 3～12.5V自己適応負荷 |
| 出力電流(LD) | 0.1~12A連続調整可能 |
| 電力変換効率 | ≥85% |
| 電流の不安定性 | ≤±0.2% |
| 電流ノイズ | ≤0.3% |
| インパルスを超えて電流が流れる | 0% |
| 電流が逆衝撃をオフにする | 0% |
| 電流は立ち上がりエッジから始まります | 100ミリ秒 |
| 電流オフの立ち下がりエッジ | 0.1ミリ秒 |
| 温度制御された駆動能力 | 15V/12A |
| 温度制御精度 | ±0.01℃以下 |
| 動作環境 | 温度: -10~+50℃;湿度: <85% |
| 保管環境 | 温度: -30~+85℃;湿度: <90% |
| 寸法 | 160*320*110 (mm) |
| 重さ | 5kg |

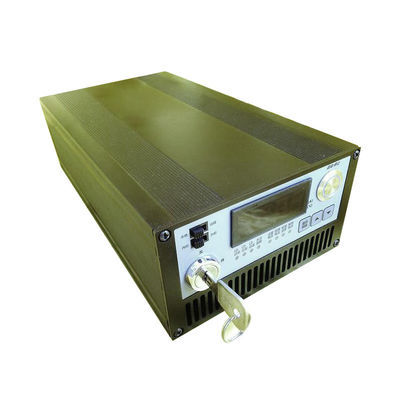

TYA-16V16A-TT ダイオードレーザードライブ（以下、電源）は、当社が発売する LD ドライブ電源シリーズの一つです。このシリーズの電源は、完全に独立して使用でき、システムへの組み込みも容易であるという特長があります。電源はPWM制御技術と当社の中核特許技術を採用しており、全体の変換効率が非常に高く、低電流リップル、低温度ドリフト特性を備えています。電源は、フロント パネルまたは外部制御インターフェイスを通じてローカルに制御することも、コンピュータによってリモート制御することもできます。フロントパネルを制御に使用する場合、電源には電流設定を制限し、電源パラメータを自動保存する機能もあります。電源をシステムに統合するか、外部デバイスによって制御する場合は、「内部制御/外部制御」トグル スイッチを「外部制御」の位置に置き、外部制御インターフェイス (DB15) を介して制御します。また、電源サポートコンピュータのリモートコントロールは、RS232インターフェイスを介して、電流サイズの設定、電流の開始および停止動作を実現し、いつでもさまざまな状態パラメータの電力を照会し、電源によってアップロードされたあらゆる種類の情報を受け入れることができます。電源は外部機器の連動信号インターフェースを備えて設計されており、どのような制御モードでも電源と外部機器（ウォータークーラーなど）の連動を実現するのに便利です。電源の駆動電流出力インターフェースは、次の 2 つの方法で選択できます。 1. ターミナル モード。実験室または統合システムのユーザーに適しています。2. 航空プラグ モード。電源およびソリッド ステート レーザーおよびその他の比較的固定接続のユーザーに適しています。主な特徴は以下のとおりです。
主な技術仕様:
| 入力電力 | AC220V±20% 50±3Hz |
| 出力電圧 | 3~16.5V 自己適応負荷 |
| 出力電流 | 0.1~16A 連続調整可能 |
| 最大出力電力 | 260W |
| 電力変換効率 | ≥87% |
| 電流の不安定性 | ≤±0.3% |
| 電流ノイズ | ≤0.3% |
| 温度ドリフト | ≤20ppm |
| インパルスを超えて電流が流れる | 0% |
| 電流が逆衝撃をオフにする | 0% |
| 電流は立ち上がりエッジから始まります | デフォルト 100ms (10~5000ms オプション) |
| 電流オフの立ち下がりエッジ | 0.1ms |
| 作業環境 | 温度: -10~+50℃;湿度: <85% |
| 保管環境 | 温度: -30~+85℃;湿度: <90% |
| 寸法 | 145×260×83mm |
| 重さ | 3kg |
STYA-16V16A-TT(260W)シリーズ LDドライバ一覧：
| 部品番号 | 最大出力電圧 (V) | 最大出力電流 (A) | 出力電流の不安定性 | 現在 ノイズ（Ap-p） |
現在稼働中 立ち上がり時間 (ミリ秒) |
電流オフ 立ち下がり時間 (ms) |
電力変換効率 |
| STYA-09V25A-TT | 3-9.5V | 25A 連続調整可能 | ≤±0.3% | ≤0.3% | デフォルトは100ミリ秒 10～1000ミリ秒 |
0.1ms | ≥85% |
| STYA-12V20A-TT | 3-12.5V | 20A 連続調整可能 | ≤±0.3% | ≤0.3% | デフォルトは100ミリ秒 10～1000ミリ秒 |
0.1ms | ≥86% |
| STYA-16V16A-TT | 3-16.5V | 16A 連続調整可能 | ≤±0.3% | ≤0.3% | デフォルトは100ミリ秒 10～1000ミリ秒 |
0.1ms | ≥87% |
| STYA-20V13A-TT | 3-20.5V | 13A 連続調整可能 | ≤±0.3% | ≤0.3% | デフォルトは100ミリ秒
10～1000ミリ秒 |
0.1ms | ≥87% |
| STYA-25V10A-TT | 3-25.5V | 10A 連続調整可能 | ≤±0.3% | ≤0.3% | デフォルトは100ミリ秒 10～1000ミリ秒 |
0.1ms | ≥87% |
| STYA-30V08A-TT | 3-30.5V | 8A連続調整可能 | ≤±0.3% | ≤0.3% | デフォルトは100ミリ秒 10～1000ミリ秒 |
0.1ms | ≥88% |

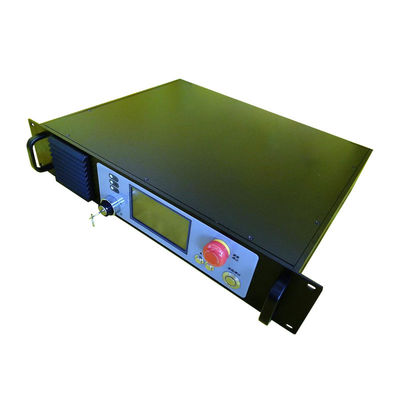

STYA-06V50A-2T-Q-WZ ダイオード レーザー ドライバー電源 (以下、「電源」と呼びます) は、LD 励起ソリッド ステート レーザー ドライバー用に設計されており、ソリッド ステート レーザー ポンプ ソースと Q スイッチに必要な RF 信号を提供します。同時に、電源にはLDおよびオクターブクリスタル用のTEC温度制御回路も提供されます。パルス幅と周波数を調整できるTTLパルス発生回路とTTLパルス制御回路を電源内部に設計しています。電源にはQ-driveの内部制御と外部制御の変換機能があります。Q-drive の内部制御では、TTL パルスとその制御は電源によって提供されます。Q-drive 外部制御では、TTL パルスとその制御は外部デバイスによって提供されます。電源には電流内部制御と外部制御変換の機能もあり、電流内部制御では、電源電流の設定と開始と停止はフロントパネルのタッチスクリーンとその他の対応するキーによって操作されます。電流外部制御では、外部機器のアナログ信号により電源電流の値を設定し、外部機器のTTL信号により電流の開始と停止を制御します。電源にはリモート制御機能があり、RS232インターフェイスとリモートコンピュータ通信を介して、電源の現在のサイズ、現在の開始および停止操作を設定でき、いつでもさまざまな状態パラメータの電力を照会でき、あらゆる種類を受け入れることができます。電源によってアップロードされる情報。この電源は、5 つの一般的な出力モードとストレージ機能を備えて設計されています。ユーザーは電流サイズ、パルス幅、パルス周波数などのパラメータをコモンモードに事前に設定および保存できるため、迅速な操作に便利です。電源には自動保存機能があり、電源の現在のパラメータはいつでも保存でき、次回電源を入れると、電源は自動的に最後に使用したモードに入ります。また、電源装置はユーザーの使用状況情報を自動的に保存し、いつでも照会できるようにします。電源の各リンクの設計では、安全指標に沿って、レーザー機器関連の安全規格の要件が十分に考慮されています。主な特徴は以下のとおりです。
主な技術仕様:
| 入力電力 | AC220V±20% 50±3Hz |
| 出力電圧(LD) | 0~6.0V 自己適応負荷 |
| 出力電流(LD) | 0.1～50A 連続調整可能 |
| 電力変換効率 | ≥85% |
| 電流の不安定性 | ≤±0.2% |
| 電流ノイズ | ≤0.3% |
| 温度ドリフト | ≤ 20ppm |
| インパルスを超えて電流が流れる | 0% |
| 電流が逆衝撃をオフにする | 0% |
| 電流は立ち上がりエッジから始まります | デフォルトは100ミリ秒 |
| 電流オフの立ち下がりエッジ | 0.1ミリ秒 |
| TTLパルス幅 | 0.5-10 (μs) オプション |
| TTLパルス周波数 | 1 ～ 100 (kHz) オプション |
| LD温調器ドライブ | 12V/10A |
| LD温度制御精度 | ±0.1℃以下 |
| レーザーヘッド温度制御ドライブ | 12V/10A |
| レーザーヘッドの温度制御精度 | ±0.1℃以下 |
| 動作環境 | 温度: -10~+50℃;湿度: <90% |
| 保管環境 | 温度: -20~+85℃;湿度: <95% |
| 寸法 | 483*425*133(mm) |
| 重さ | 12kg |
| 外部ヒューズチューブ | 10A |
STYA-15V15A-WK 温度コントローラ（以下、温度制御電源）は、完全な PID アルゴリズムを含む PWM 変調理論に基づいて設計された、高速応答の高精度温度制御電源です。温調電源のアクチュエータには半導体冷凍機（TEC）、温度検出素子にはサーミスタNTC10Kを採用し、冷温双方向の制御に対応した温調電源です。温度制御電源はマンマシンインターフェース（ローカル）のフロントパネルから制御でき、操作が簡単です。前面パネルでは、制御対象の温度パラメータの設定、リアルタイム温度検出の表示、温度制御電源の開始と停止、温度制御電源のステータス情報の表示が行えます。また、温度制御電源は、RS232 インターフェイスを介してコンピュータからリモート制御することもできます。リモート制御モードでは、温度制御電源の温度パラメータを設定し、いつでもリアルタイムの温度およびさまざまなステータス情報を照会し、温度制御電源の起動およびスタンバイ動作を実行し、温度制御によってアップロードされた障害情報を受信できます。電源。温度制御電源には自動メモリ機能があり、関連する設定パラメータを自動的に記憶します。温度制御電源は、低ノイズ、ポータブル構造設計、タッチスクリーンと物理キーの共有操作方式を採用しています。主な特徴は以下のとおりです。
| 入力電力 | AC220V±20% 50±3Hz |
| 出力電圧範囲 | -15~+15V (適応型熱負荷) |
| 最大駆動電流 | 15A |
| 全体的な変換効率 | ≥85% |
| 温度設定範囲 | 1～99℃ |
| 温度制御範囲 | -10～110℃ |
| 温度制御精度 | ±0.01℃以下 |
| 始動電流がインパルスを超えています | 0% |
| 温度サンプリング装置 | NTC10K@25℃、B=3950 |
| 動作環境 | 温度: -10~+50℃;湿度: <85% |
| 保管環境 | 温度: -30~+85℃;湿度: <90% |
| 寸法 | 160*320*110 (mm) |
| 重さ | 3kg |
| 外部ヒューズチューブ | 5A |
