| ハイライト: | 高精度温度制御ボード,TECドライバー温度制御ボード,温度制御ボード |
||
|---|---|---|---|
| 部品番号 | 温度安定性 | 運転能力 (最大) | 供給電圧 (V) | サイズ (mm) | 特徴 |

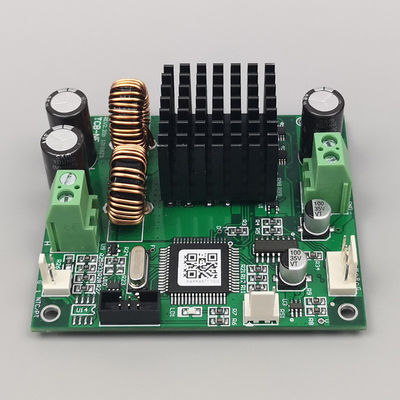

| STXF-TCB-NE | 0.01 | 10A@24V /12A@12V | 5から24 | 75*65 | 汎用版,NTC |
| STXF-TCB-NE-PT100 | 0.01 | 10A@24V /12A@12V | 5から24 | 75*65 | PT100バージョン |
| STXF-TCB-NE-PT1000 | 0.01 | 10A@24V /12A@12V | 5から24 | 75*65 | PT1000バージョン |
| STXF-TCB-NE-AH | 0.01 | 18A@24V /24A@12V | 7〜24 | 95*65 | 増強されたパワーのジェネリックバージョン |
| STXF-TCB-NE-AH-PT100 | 0.01 | 18A@24V /24A@12V | 7〜24 | 95*65 | PT100バージョン |
| STXF-TCB-NE-AH-PT1000 | 0.01 | 18A@24V /24A@12V | 7〜24 | 95*65 | PT1000バージョン |

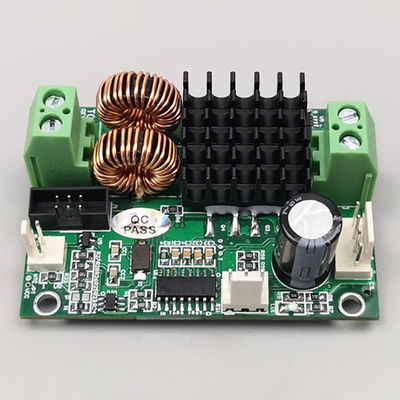

| STXF-TCB-NC | 0.01 | 10A@24V /12A@12V | 5から24 | 60*42 | NE ミニチュア版 |
| STXF-TCB-NC-PT100 | 0.01 | 10A@24V /12A@12V | 5から24 | 60*42 | PT100バージョン |
| STXF-TCB-NC-PT1000 | 0.01 | 10A@24V /12A@12V | 5から24 | 60*42 | PT1000バージョン |
| STXF-TCB-NA | 0.1 | 12A@24V /15A@12V | 5から24 | 60*42 | NC 簡素版 |
| STXF-TCB-SV | 0.01 | 4.5V2.5A | 7〜24 | 60*42 | 小型のTECに適しています |
| STXF-TCB-SA | 0.01 | 4.5V3A | 5 | 60*42 | 小型のTECに適しています |

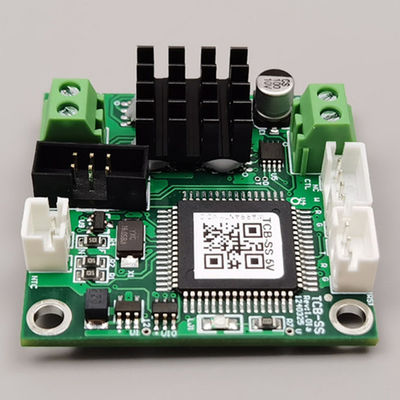

| STXF-TCB-SS | 0.01 | 4.5V3A | 5 | 40*40 | SAミニチュア版 |

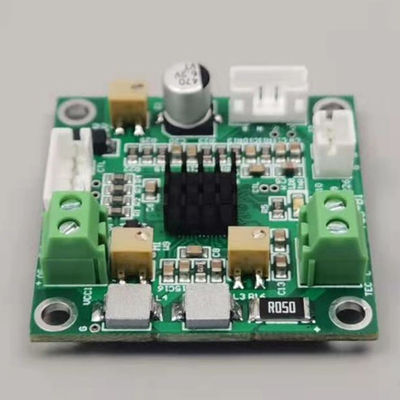

| STXF-ATC-B1 | 0.001 | 4.4V2.8A | 5 | 40*40 | アナログPID,迅速な安定 DFB/TO装置 |
注記: NE/NE-AH/NCはデフォルトで10k NTC温度センサーを使用し,PT100またはPT1000はオプションで,他のモデルはNTCのみをサポートします.

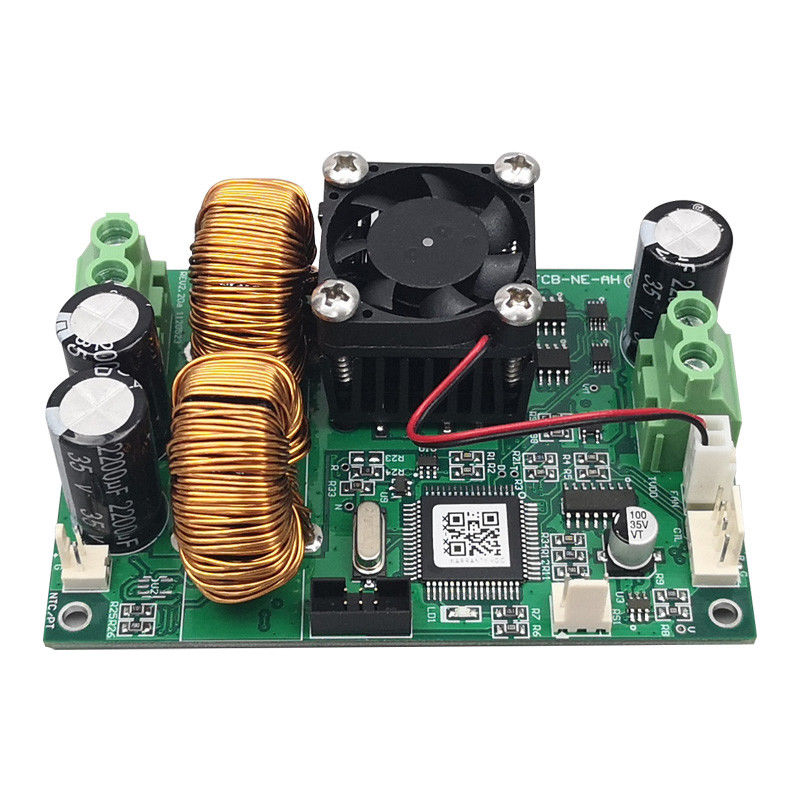

STXF-TCB-NE-AHは,半導体冷却チップ (熱電冷却器TECとしても知られる) の温度制御ボードで,完全なPID制御が含まれています.連続出力モードがあります.温度制御の精度は 0 に達します.01度.このデバイスは,最も一般的に使用される10kNTC温度センサーをサポートし,TECは複数の構成が可能で,電源はDC電源です.このボードはSTXF-TCB-NEの高電流バージョンです高功率LDなどの高電力および高精度温度制御に適しています.
特徴:
応用:
主な技術パラメータ:
注文情報:
制御方法:
ボードは,情報を修正し監視するために連続通信を使用します.以下の3つの制御方法があります.
| 名前 | 仕様 | 供給電圧 (V) | 特徴 |
| 温度制御ディスプレイパネル | STXF-DISP-TCB | 57〜24 | STXF-TCBシリーズの温度制御ボードをサポートする |
| 温度制御ディスプレイパネル | STXF-DISP-TCB-P | 57〜24 | メタルパネル付きのSTXF-TCBシリーズ温度制御ボードをサポートする |
| 温度制御ディスプレイパネル | STXF-CDM-TCB | 5 | STXF-TCBシリーズの温度制御ボードをサポートする |
| 温度制御ディスプレイパネル | STXF-CDM-TCB-P | 5 | メタルパネル付きのSTXF-TCBシリーズ温度制御ボードをサポートする |
| TCB通信ライン | STXF-TCB-RS232 | STXF-TCBシリーズの温度制御ボードをサポートする | |
| RS232 から RS485 変換器 | STXF-UT-2201 | ||
| シリアルハブボード | RS232-NODE | RS232 ハブ | |
| USBからシリアルケーブル | UTR-01 |
STXF-DISP-TCB ((DW) 温度制御ディスプレイボードの詳細:
STXF-DISP-TCB(DW) 温度制御ディスプレイボードは,STXF-TCB-NA,STXF-TCB-NE/NE-AH,STXF-TCB-SAおよび他の温度制御ボードをサポートします.温度値とさまざまな関連パラメータは,温度制御ディスプレイボードを通じて設定することができます温度制御の表示ボードは温度制御ボードの設定ツールとして使用できます.または温度制御ボードのモニタリングインターフェースとしてパネルに直接インストールできます.
特徴:
注文情報:
電気接続図:
