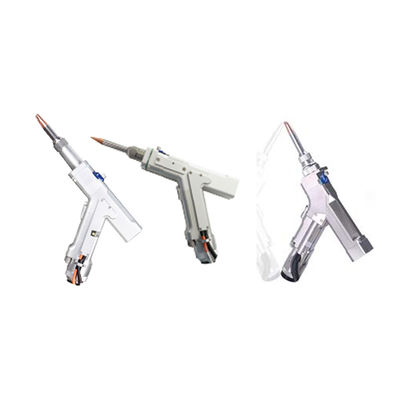

ハイライト: | ハンドヘルドレーザー溶接ヘッド、検流計溶接ヘッド,Galvanometer Welding Head |
---|
この溶接ヘッドは、キャビネット、キッチン、階段、棚、すのこ、ステンレス鋼のドアと窓のガードレール、配電ボックス、ステンレス鋼の家具、その他の業界などの複雑で不規則な溶接プロセスで広く使用できます。薄いステンレス鋼板、鉄板、アルミニウム板、その他の金属材料の溶接における従来のアルゴンアーク溶接の完全な代替品です。
スマートな内部設計と対話型制御システムにより、加工部品の公差範囲と溶接幅が拡大し、レーザー溶接スポットが小さいという欠点を解決し、より優れた溶接成形を実現します。
軽量な形状、人間工学に基づいたデザイン、高度な構造、信頼性の高いパフォーマンスにより、快適なグリップと簡単な操作が保証されます。
美しい溶接シーム、速い溶接速度、消耗品なし、溶接痕なし、変色なし、後の研磨不要。
このヘッドには、さまざまな製品の溶接ニーズを満たすために、さまざまな角度のノズルが装備されています。
モデル | STW-ND18 |
パワーレンジ | 1500W |
調整可能な幅 | 0~4mm |
ファイバーインターフェース | QBH |
コリメートレンズ | 50mm |
レンズの焦点距離 | 125/150mm |
重さ | 1.36kg |

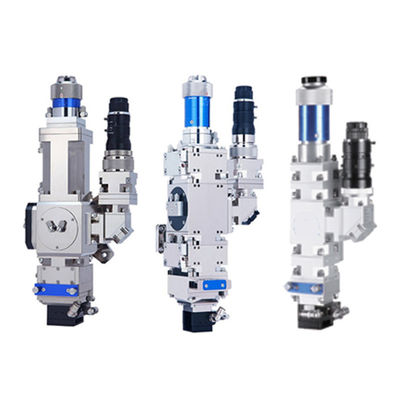

この複合ファイバー溶接レーザー ヘッドはコスト効率が高く、高反射材料の溶接や高出力溶接に大きな利点があります。
X、Y軸ガルバノレンズを様々なウォブリングモードで駆動するモーターを採用しています。不規則な溶接やより大きなクリアランスを持つワークピースを可能にします。処理パラメータにより、溶接パフォーマンスを大幅に向上させることができます。
完全密閉の内部構造により光学部品を塵埃による汚染から守ります。
エアカーテン部品によりヘッド内部への溶接スラグの侵入を防ぎます。
引出し構造により保護窓の交換・交換が容易です。
QBHコネクタに適合
モデル | STW-ND80 | STW-ND60 | STW-ND24 | STW-ND15 |
最大ガス圧力 | 25バール | |||
水平調整範囲 | ±1.5mm | |||
垂直調整範囲 | ±10mm | |||
クリア絞り | 48mm | 27mm | 26mm | |
有効絞り | 32mm | 50mm | 27mm | 27mm |
コリメート焦点距離 | 100mm | 100/150mm | 100mm | 75/100mm |
焦点距離 | 100/190mm | 300mm | 200mm | 300mm |
最大。適用電力 | 6kW | 6kW | 6kW | 1.5kW |
寸法(mm) | 441×141×120 | |||
重さ | 7.3kg | 6.5kg | 3.8kg | 3.3kg |

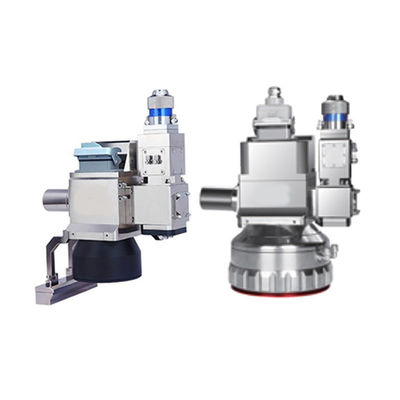

このファイバーレーザー溶接ヘッドは、多点溶接における高効率で溶接速度と高精度に大きな利点を持っています。
X、Y 軸ガルバノメータ レンズ、F シータ レンズを駆動するモーターを採用し、さまざまなウォブリング モードで焦点を合わせます。これらすべてにより、溶接パフォーマンスが大幅に向上します。
完全密閉の内部構造により光学部品を塵埃による汚染から守ります。
エアカーテン部品によりヘッド内部への溶接スラグの侵入を防ぎます。
QBHコネクタに適合します。
モデル | STW-ND65 | STW-ND31 |
最大。適用電力 | 6kW | 4kW |
スキャンエリア | 334×334mm | 210×210mm |
コリメート焦点距離 | 100mm | 100mm |
焦点距離 | 600mm | 250/400mm |
重さ | 13.5kg | 7.5kg |

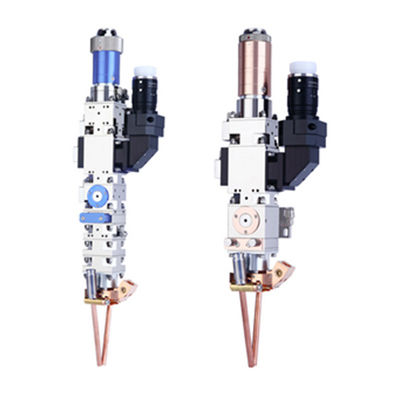

3 方向の粉末供給と 1 方向のガス供給設計。
適切な空気圧を調整して粉体を供給します。
完全密閉の内部構造により光学部を塵埃による汚染から守ります。
冷却部品により、レンズが適切な温度に保たれます。
さまざまなダイオードソースによく適合します。
モデル | STW-ND66 | STW-ND45 |
最大。適用電力 | 6kW | 4kW |
クリア絞り | 50mm | 46mm |
有効絞り | 48mm | 46mm |
コリメート焦点距離 | 100/150mm | 100mm |
焦点距離 | 250/300mm | 250/300mm |
重さ | 6.6kg | 5.5kg |

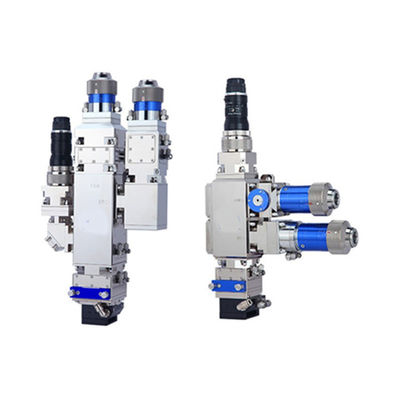

ファイバーとダイオードはよく調和しています
銅などの反射材の裏面溶接に大きな利点
そしてアルミニウム。
各種溶接材料の溶接スパッタを低減します。
溶接速度、仕上がり、品質の向上。
安全弁、バッテリー極、バッテリーシールなどの動力バッテリーや薄板金属の溶接に広く使用されています。
モデル | STW-ND36 | STW-ND30 |
最大。適用電力 | 4kW | 2kW |
有効絞り | 48mm | 36mm |
コリメート焦点距離 | F100*F100mm | F75*F100mm |
焦点距離 | 200/250mm | 200/250mm |
垂直調整範囲 | ±4mm | ±4mm |
重さ | 5.5kg | 3.2kg |
コスト効率が高く、プレートの溶接において大きな利点があります。
優れた冷却と光学設計により、優れた溶接性能を発揮します。
完全密閉された内部構造による高い防塵性により、保護ウィンドウの寿命を保証します。
CCD モジュールにはカメラとディスプレイを装備して、溶接シームの追跡を実現できます。
さまざまなレーザー光源によく適合します。
モデル | STW-ND61 | STW-ND40 | STW-ND26 |
最大。適用電力 | 6kW | 4kW | 2kW |
クリア絞り | 48mm | 48mm | 27mm |
有効絞り | 48mm | 48mm | 48mm |
コリメート焦点距離 | 150mm | 100/150mm | 110mm |
焦点距離 | 200/250mm | 150mm | 200mm |
重さ | 4.6kg | 4.2kg | 4.2kg |
モデル | STGQ-DGLHJ-001A | STGQ-HJ-001B | ST-GQ-JYHJ-001C |
説明 | |||
応用 | 板厚が厚く部品も大きい | 薄板、微小部品、中部品 | |
最大。力 | 4000W | 2000W | 1000W |
コリメータの焦点距離 | 100mm、125mm | 75mm、100mm | 75mm、100mm |
焦点距離 | 150mm、200mm | 150mm、200mm | 150mm、200mm |
水平調整 | ±4mm | ±4mm | |
クリアアパーチャ | 40mm | 24mm | 24mm |
重さ | 4.2kg | 3.2kg | 2.3kg |
特徴 |
|
コネクタ D80 を介してファイバー結合された Nd:YAG レーザー ビームに適しています。レーザービームは D80 を介して溶接ヘッドに入り、溶接されるワークピースに焦点を合わせます。同軸補助ガスはガスコネクタ経由で入力可能です。ヘッド内のファイバーコネクタ D80 と集束レンズは、高出力レーザー用に水冷されます。
部品番号 | STD80-H |
---|---|
レーザ | Nd:YAG |
レーザー波長 | 1064nm |
入力コネクタの種類 | D80 |
焦点レンズの焦点距離 | 100または120mm |
ピント調整範囲 | 15mm |
冷却 | 入力コネクタとフォーカシングの両方を水冷 |
アシスタントガス | 同軸ガス入口と出口 |
最大。許容入力レーザーパワー | 平均 500W <30Hz |
オプション | 同軸CCDとモニター |
部品番号 | STD80-V |
---|---|
レーザ | Nd:YAG |
レーザー波長 | 1064nm |
入力コネクタの種類 | D80 |
焦点レンズの焦点距離 | 100または120mm |
ピント調整範囲 | 15mm |
冷却 | 入力コネクタとフォーカシングの両方を水冷 |
アシスタントガス | 同軸ガス入口と出口 |
最大。許容入力レーザーパワー | 平均 500W <30Hz |
