| ハイライト: | 3D レーザー部品、ポストスキャン レーザー部品、レーザー マーキング ヘッド 3D,Post Scanning Laser Parts,Laser Marking Heads 3D |
||
|---|---|---|---|
| 部品番号 | 最大入口径んん | コントロール | 直流電源、V | 寸法 長さ×幅×高さ、mm |
| LSRM-1064-6-QPT | 6 | XY2-100 | 15 | 254×97×105 |
| LSRM-1064-7.2-QPT | 7.2 | XY2-100 | 15 | 254×97×105 |
| LSRM-1064-8.4-QPT | 8.4 | XY2-100 | 15 | 254×97×105 |
| LSRM-532-3.3-QPT | 3.3 | XY2-100 | 15 | 274x109x116 |
| LSRM-532-4-QPT | 4 | XY2-100 | 15 | 274x109x116 |
| LSRM-532-4.6-QPT | 4.6 | XY2-100 | 15 | 274x109x116 |
| LSRM-xxxx-QP20 | XY2-100 | 15 | 350×140×188 | |
| LSRM-xxxx-QP30 | XY2-100 | 15 | 400×155×194 |
(2D マーキング ヘッドについては LSRM-Q データシートを参照してください)

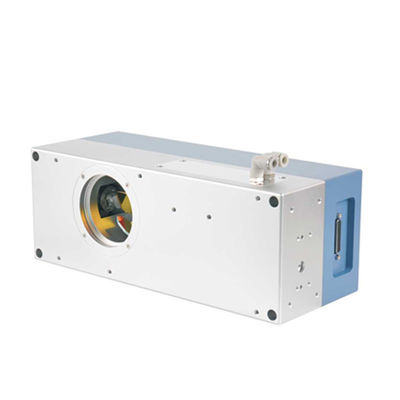

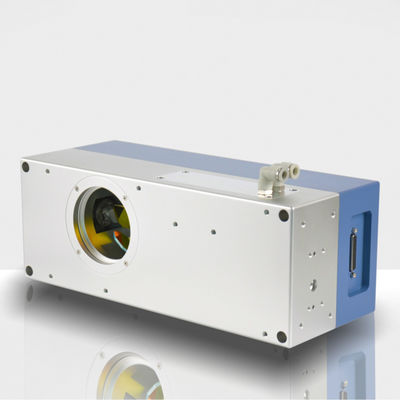

このソリューションには、2D ガルボスキャナ システム LSRM-Q シリーズ、ダイナミック フォーカシング ユニット Proton シリーズ、F-θ レンズ、およびガルボ システム コントローラ LSRM-UMC4 が含まれています。ポスト対物レンズスキャン技術を使用しており、FL 210mm F-theta レンズの場合、作業体積は約 150*150*45 です。利点は、マーキング速度が速く、焦点が小さく、電力損失が少ないことです。
| レーザーの種類 | Nd:YAG | Nd:YAGを倍増 |
| 波長 | 1064nm | 532nm |
| ビーム拡大率 | 1.67 | 3 |
| 入力絞り | 6mm/7.2mm/8.4mm | 3.3mm/4mm/4.6mm |
| スキャンヘッドの開口部 | 10/12/14mm | 10/12/14mm |
| Z方向のフォーカス範囲 | ±22.5mm(1) | ±2.5mm(2) |
| トラッキングエラー時間 | 700μs | 700μs |
| 寸法 | 254×97×105mm | 274×109×116mm |
| 備考：（1）f-θレンズの焦点距離は210mmです。(2) fθレンズの焦点距離は100mmです。上記のパラメータはすべて理論上のものです。 | ||
(2D マーキング ヘッドについては、LSRM-Q10/12/14 データシートを参照してください)

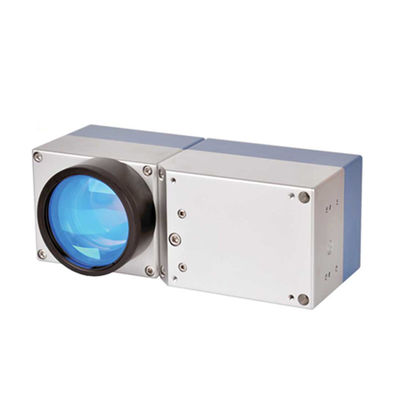

LSRM-QP20/30: 3D プリスキャン ソリューションには、2D ガルボスキャナー システム LSRM-Q、ダイナミック フォーカス ユニット Proton シリーズ、ガルボ システム コントローラー LSRM-UMC4 が含まれます。対物レンズ前走査技術を使用して、広いフィールドと 3D レーザー アプリケーションを実現します。このシステムの利点は、高速、小さい焦点スポット、小さい電力損失です。
| スキャンフィールド | 600×600mm | 800×800mm |
| 焦点径 | 364um | 487um |
| 作動距離 | 502mm | 777mm |
| 解決 | 9um | 12um |
| スキャンフィールド | 400×400mm | 600×600mm | 800×800mm |
| 焦点径 | |||
| QP-20 | 34um | 52μm | — |
| QP-30 | - | 36um | 48um |
| 作動距離 | |||
| QP-20 | 502mm | 777mm | — |
| QP-30 | - | 777mm | 1051mm |
| 解決 | 6um | 9um | 12um |
| スキャンフィールド | 400×400mm | 600×600mm |
| 焦点径 | 17um | 26um |
| 作動距離 | 520mm | 795mm |
| 解決 | 6um | 9um |
上記のパラメータはすべて理論値です。
偏向ユニットの端と作業面の間の距離。この距離は製品モデルによって異なり、レーザーの透過率と対物レンズの許容差によって異なります。
実際のスポット サイズと書き込み速度は、材質と用途によって異なります。提出物
