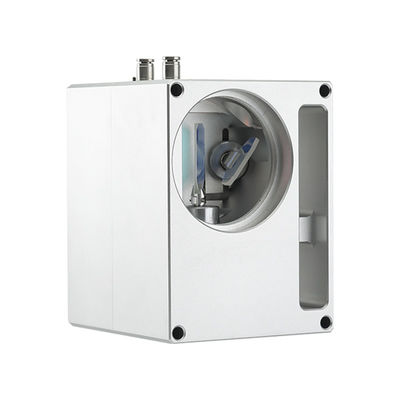

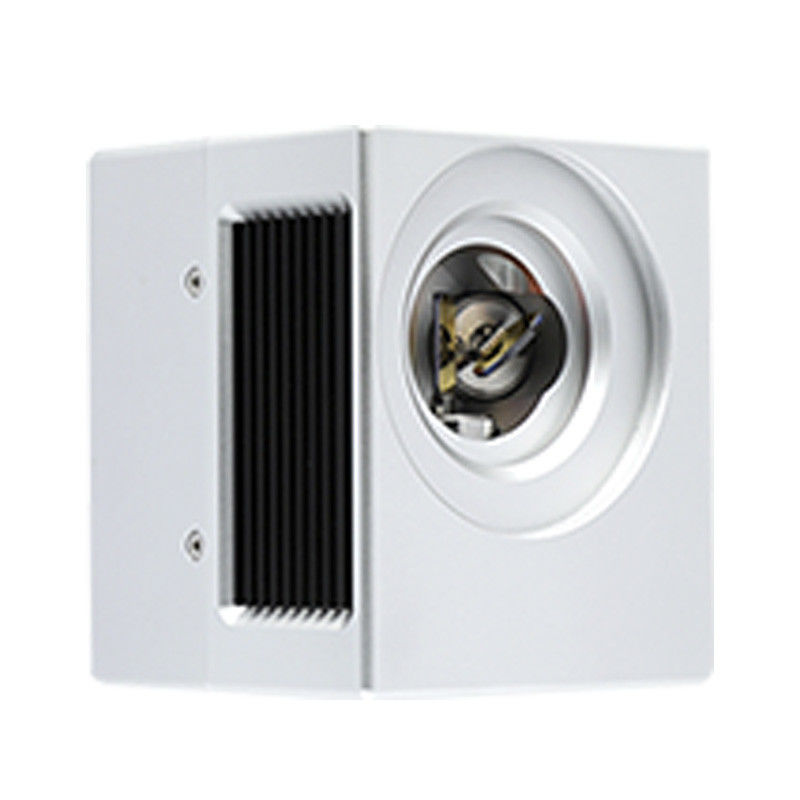

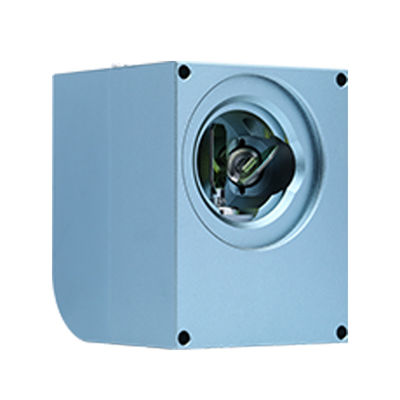

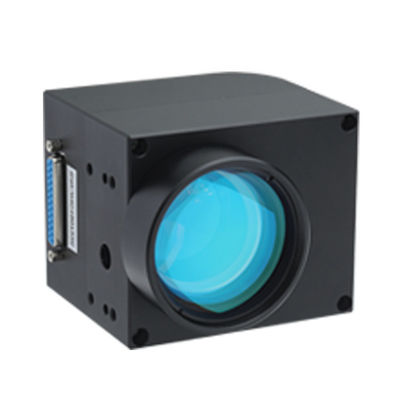

| ハイライト: | 1064nm レーザー マーキング ヘッド、2D レーザー マーキング ヘッド、355nm レーザー スキャナー,2D Laser Marking Head,355nm Laser Scanners |
||
|---|---|---|---|
当社の光学検流計は、磁石移動構造を採用し、最先端の国際的な光電センサー技術とPDM制御モードを組み合わせ、高度なプロセスと技術を使用して設計されています。
当社のマーキングヘッドは、良好な走行安定性、高い位置決め精度、速いマーキング速度、および強力な抗干渉能力を備えています。彼らの全体的なパフォーマンスは、この分野で国際トップレベルに達しています。利点は次のとおりです。
米国から輸入した光電センサーを採用し、独自の知的財産権を保有。
モーターローターの位置を正確に検出し、良好な直線性、低ドリフト、高分解能、繰り返し位置決めを行う差動光電センサー。
モーターアセンブリの高精度、合理的な構造、非常に小さい静摩擦係数、ゼロオフセットを備えたさまざまなミラーの正確な負荷設計により、システム全体の最高の動的特性が保証されます。
高度な位置と速度の検出能力を備えたドライバーにより、システム全体の動的応答性能とスキャン速度が大幅に向上します。
過負荷、過電流、逆接続保護の設計により、システムの動作の信頼性が向上します。
電磁両立性、高い信号対雑音比、強力な耐干渉能力を備えた設計。
| 部品番号 | 最大入口径んん | 直流電源、V | 寸法長さx幅x高さ、mm |
| LSJC-xxxx-7-1105 | 7 | 15 | 80×69×80 |
| LSJC-xxxx-9- 1403 | 9 | 15 | 100×77×77.5 |
| LSJC-xxxx-10- 2206 | 10 | 15 | 118.5×96.5×94.1 |
| LSJC-xxxx-10- 7110 | 10 | 15 | 118.5×96.5×93.6 |
| LSJC-xxxx-10-7106 | 10 | 15 | 118.5×96.5×94.3 |
| LSJC-xxxx-10- 7210 | 10 | 15 | 100×77×77.5 |
| LSJC-xxxx-10- 7310 | 10 | 15 | 118.5×96.5×93.6 |
| LSJC-xxxx-12- 2207 | 12 | 15 | 121×98×106 |
| LSJC-xxxx-14- 2208 | 14 | 15 | 126×98×105 |
| LSJC-xxxx-16-2807 | 16 | 24 | 186×145×156 |
| LSJC-xxxx-20-8220 | 20 | 24 | 186×145×156 |
| LSJC-xxxx-25-3808 | 25 | 24 | 215x158x183 |
| LSJC-xxxx-30-3808 | 30 | 24 | 215x158x183 |
| LSJC-xxxx-30-8330 | 30 | 24 | 215x158x183 |
| LSJC-xxxx-32-3808 | 32 | 24 | 215x158x183 |
| LSJC-xxxx-50-8250 | 50 | 24 |
| 部品番号 | 最大入口径んん | 直流電源、V | 寸法長さx幅x高さ、mm |
| LSJC-xxxx-3D7210 | 10 | 24 | |
| LSJC-xxxx-3D2207 | 12 | 24 | 262×110×110 |
| LSJC-xxxx-3D8220 | 20 | 24 | |
| LSJC-xxxx-3D8230 | 30 | 24 | 556.3x176x158 |
| LSJC-xxxx-3D8330 | 30 | 24 |
| 部品番号 | LSJC-xxxx-7-1105 | LSJC-xxxx-9-1403 | LSJC-xxxx-10-2206 |
| 入力絞り | 7mm | 9mm | 10mm |
| 直線性 | 99.9% | 99.9% | 99.9% |
| スモールステップ応答時間 | 0.3ms | 0.3ms | 0.35ミリ秒 |
| 最大スキャン角度 | ±15° | ±15° | ±15° |
| 解決 | 12μrad | 12μrad | 12μrad |
| 再現性 | 8μrad | 8μrad | 8μrad |
| 作業温度 | 0～45℃ | 0～45℃ | 0～45℃ |
| 保管温度 | -10～+60℃ | -10～+60℃ | -10～+60℃ |
| 入力電圧 | ±15VDC | ±15VDC | ±15VDC |
| インターフェース信号デジタル | XY2-100 | XY2-100 | XY2-100 |
| マウントスレッド | M55×1 | M55×1 | M79x1 |
| 寸法(長さ×幅×高さ) | 80×69×80 | 100×77×77.5 | 118.5×96.5×94.1 |
| 部品番号 | LSJC-xxxx-10-7106 | LSJC-xxxx-10-7110 | LSJC-xxxx-10- 7210 |
| 入力絞り | 10mm | 10mm | 10mm |
| 直線性 | 99.9% | 99.9% | 99.9% |
| スモールステップ応答時間 | 0.288ミリ秒 | 0.5ミリ秒 | 0.3ms |
| 最大スキャン角度 | ±15° | ±15° | ±15° |
| 解決 | 12μrad | 12μrad | 12μrad |
| 再現性 | 8μrad | 8μrad | 8μrad |
| 作業温度 | 0～45℃ | 0～45℃ | 0～45℃ |
| 保管温度 | -10～+60℃ | -10～+60℃ | -10～+60℃ |
| 入力電圧 | ±15VDC | ±15VDC | ±15VDC |
| インターフェース信号デジタル | XY2-100 | XY2-100 | XY2-100 |
| マウントスレッド | M79x1 | M79x1 | M79x1 |
| 寸法(長さ×幅×高さ) | 118.5×96.5×94.3 | 118.5×96.5×93.6 | 114×96.5×93.7 |
| 部品番号 | LSJC-xxxx-10-7310 | LSJC-xxxx-12-2207 | LSJC-xxxx-14-2208 |
| 入力絞り | 10mm | 12mm | 14mm |
| 直線性 | 99.9% | 99.9% | 99.9% |
| スモールステップ応答時間 | 0.5ミリ秒 | 0.45ミリ秒 | 0.6ミリ秒 |
| 最大スキャン角度 | ±15° | ±15° | ±15° |
| 解決 | 12μrad | 12μrad | 12μrad |
| 再現性 | 8μrad | 8μrad | 8μrad |
| 作業温度 | 0～45℃ | 0～45℃ | 0～45℃ |
| 保管温度 | -10～+60℃ | -10～+60℃ | -10～+60℃ |
| 入力電圧 | ±15VDC | ±15VDC | ±15VDC |
| インターフェース信号デジタル | XY2-100 | XY2-100 | XY2-100 |
| マウントスレッド | M79x1 | M79x1 | M85×1 |
| 寸法(長さ×幅×高さ) | 118.5×96.5×93.6 | 121×98×106 | 126×98×105 |
| 部品番号 | LSJC-xxxx-16-2807 | LSJC-xxxx-20- 8220 |
| 入力絞り | 16mm | 20mm |
| 直線性 | 99.9% | 99.9% |
| スモールステップ応答時間 | 1ミリ秒 | 0.8ミリ秒 |
| 最大スキャン角度 | ±15° | ±15° |
| 解決 | 12μrad | 12μrad |
| 再現性 | 8μrad | 8μrad |
| 作業温度 | 0～45℃ | 0～45℃ |
| 保管温度 | -10～+60℃ | -10～+60℃ |
| 入力電圧 | ±24VDC | ±24VDC |
| インターフェース信号デジタル | XY2-100 | XY2-100 |
| マウントスレッド | M79x1 | M85×1 |
| 寸法(長さ×幅×高さ) | 186×145×156 | 186×145×156 |
| 部品番号 | LSJC-xxxx-30-3808 | LSJC-xxxx-30-8330 | LSJC-xxxx-50-8250 |
| 入力絞り | 30mm | 30mm | 50mm |
| 直線性 | 99.9% | 99.9% | 99.9% |
| スモールステップ応答時間 | 1.6ミリ秒 | 1.2ミリ秒 | 2.5ミリ秒 |
| 最大スキャン角度 | ±15° | ±15° | ±15° |
| 解決 | 12μrad | 12μrad | 12μrad |
| 再現性 | 8μrad | 8μrad | 8μrad |
| 作業温度 | 0～45℃ | 0～45℃ | 0～45℃ |
| 保管温度 | -10～+60℃ | -10～+60℃ | -10～+60℃ |
| 入力電圧 | ±24VDC | ±24VDC | ±24VDC |
| インターフェース信号デジタル | XY2-100 | XY2-100 | XY2-100 |
| マウントスレッド | M95×1 | M95×1 | |
| 寸法(長さ×幅×高さ) | 215x158x183 | 215x158x183 |
| 部品番号 | LSJC-xxxx-20-3D7210 | LSJC-xxxx-12-3D2207 |
| 入力絞り | 10mm | 12mm |
| 直線性 | 99.9% | 99.9% |
| スモールステップ応答時間 | 0.3ms | 0.45ミリ秒 |
| 最大スキャン角度 | ±15° | ±15° |
| 解決 | 12μrad | 12μrad |
| 再現性 | 8μrad | 8μrad |
| 作業温度 | 0～45℃ | 0～45℃ |
| 保管温度 | -10～+60℃ | -10～+60℃ |
| 入力電圧 | ±24VDC | ±24VDC |
| インターフェース信号デジタル | XY2-100 | XY2-100 |
| 寸法(長さ×幅×高さ) | 262×110×110 |
| 部品番号 | LSJC-xxxx-20-3D8220 | LSJC-xxxx-30-3D8230 | LSJC-xxxx-30-3D330 |
| 入力絞り | 20mm | 30mm | 30mm |
| 直線性 | 99.9% | 99.9% | 99.9% |
| スモールステップ応答時間 | 0.8ミリ秒 | 1.2ミリ秒 | 1.2ミリ秒 |
| 最大スキャン角度 | ±15° | ±15° | ±15° |
| 解決 | 12μrad | 12μrad | 12μrad |
| 再現性 | 8μrad | 8μrad | 8μrad |
| 作業温度 | 0～45℃ | 0～45℃ | 0～45℃ |
| 保管温度 | -10～+60℃ | -10～+60℃ | -10～+60℃ |
| 入力電圧 | ±24VDC | ±15VDC | ±15VDC |
| インターフェース信号デジタル | XY2-100 | XY2-100 | XY2-100 |
| 寸法(長さ×幅×高さ) | 556.3x176x158 |
