| ハイライト: | レーザーとファイバーレーザー,繊維のレーザー,MOPA ファイバーレーザー |
||
|---|---|---|---|

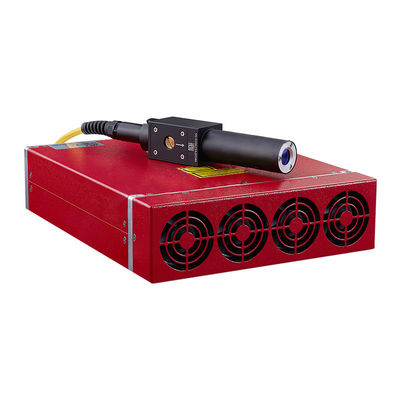

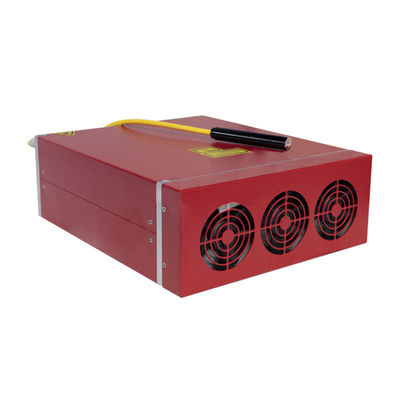

STJ-LPシリーズファイバーレーザーは、MOPA（マスターオシレーターパワーアンプ）構造、シード光としてのダイオードレーザー、およびファイバーベースのパワー増幅を採用しています。このレーザーは、パルス幅と周波数の独立した調整を統合して、一定のパルスエネルギー出力を確保し、高出力レーザー光源と高いマーキング速度の要件に適した組み合わせソリューションを提供します。
非常に柔軟なパルス幅と周波数の調整は、色の形成に大きな影響を及ぼし、ステンレス鋼に色または銀色に輝くマーキングを可能にします。
特徴：
アプリケーション:
技術仕様:
| モデル | STJ-LP-20 | STJ-LP-30 | STJ-LP-60 | STJ-LP-100 |
| M2 | <1.3 | <1.8 | ||
| 出力ケーブル長さ(m) | 2 | 3 | ||
| 平均出力電力 (W) | >20 | > 30 | >60 | >100 |
| 最大パルスエネルギー (mJ) | 0.8 | 1.2 | ||
| 最大パワーでのパルス繰り返し率 (kHz) | 25～400 | 37～400 | 50～400 | 83～400 |
| パルス繰り返し率 (kHz) | 1～400 | |||
| パルス幅 (ns) | 200 | 250 | ||
| 出力電力の安定性 (%) | <5 | |||
| 冷却 | 空気 | |||
| 電源(V) | 24 | |||
| 電流(A) | <8 | < 10 | <15 | <20 |
| 最大消費電力(W) | 120 | 140 | 300 | 450 |
| 中心波長(nm) | 1064 | |||
| パルス幅 @3dB (ns) | <15 | |||
| 分極 | ランダム | |||
| 高反射レジスト | はい | |||
| ビーム径(mm) | 7±0.5 | 6±0.5 | ||
| 出力範囲 (%) | 0～100 | |||
| 動作温度(℃) | 0~40 | |||
| 保存温度(℃) | -10～60 | |||
| 重量(kg) | 8 | 10 | 13.4 | |
| サイズ(mm) | レーザー：315×220×103、アイソレータ：42.5×42.4×262.5 | 315×275×99 | 337×278×120 | |

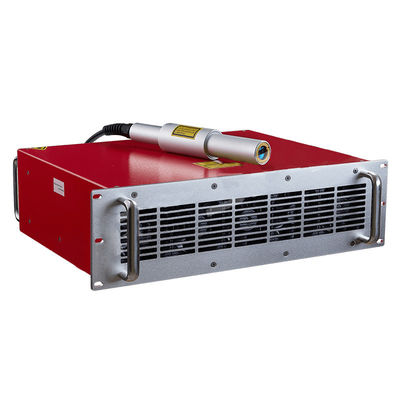

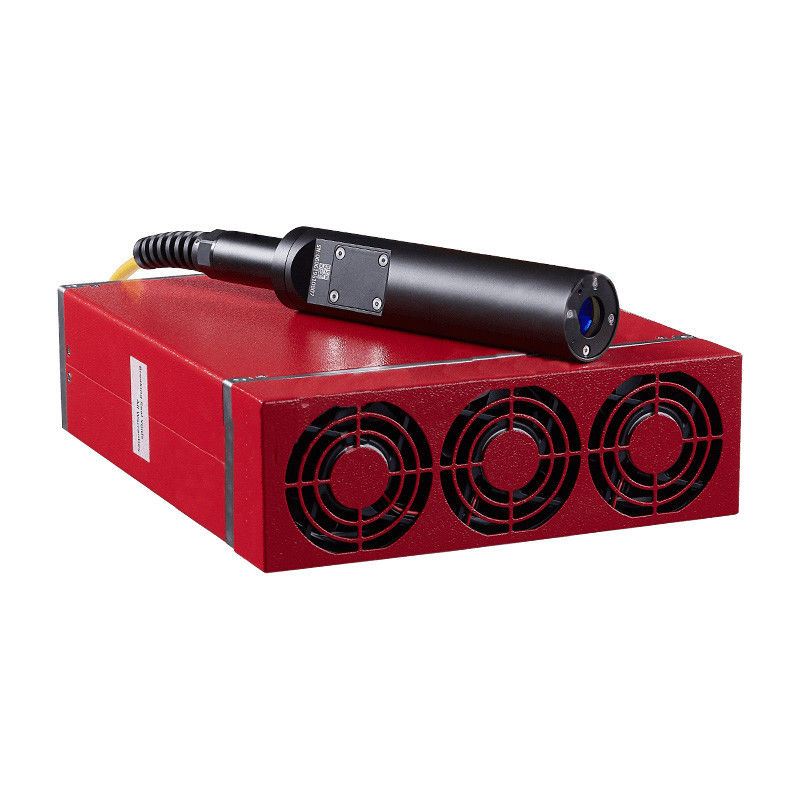

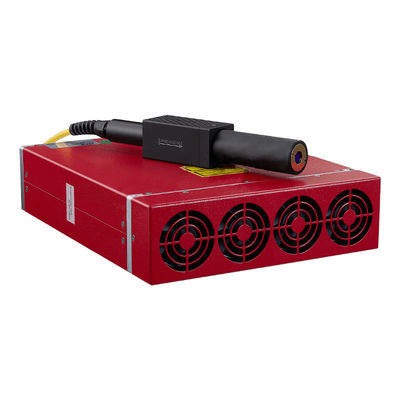

STJ-M7シリーズ高出力パルスファイバーレーザーは、マスターオシレーターパワーアンプ（MOPA）構成を採用しており、優れたレーザー性能と高いレベルの時間的パルス整形制御性を示します。Q スイッチング技術と比較して、MOPA 構成ではパルス繰り返し周波数 (PRF) とパルス幅を独立して制御でき、上記のパラメーターのさまざまな組み合わせを調整することで、レーザーのピークパワーを適切に維持できます。これらのレーザーは、Q スイッチが制限するより多くの材料加工に適しています。より高い出力電力は、特に高速マーキング用途において利点をもたらします。
アプリケーションの利点
| 製品番号 | STJ-M7-20-SR | STJ-M7-30-SR | |
| M2 | <1.3 | <1.3 | |
| 配送ケーブルの長さ | メートル | 2 | 2 |
| 公称平均出力電力 | W | >20 | >30 |
| 最大パルスエネルギー | mJ | 0.8 | 0.8 |
| パルス繰り返し率範囲 | kHz | 1～4000 | 1～4000 |
| パルス持続時間 | ns | 2～350 | 2～350 |
| 出力電力の安定性 | % | <5 | <5 |
| 冷却方法 | 空気 | 空気 | |
| 供給DC電圧(VDC) | V | 24 | 0.8 |
| 消費電流 | あ | <5 | <6 |
| 環境供給電流 | あ | >5 | >6 |
| パワー@20℃ | W | <120 | <144 |
| 中心発光波長 | nm | 1064 | 1064 |
| 放射帯域幅@3dB | nm | <15 | <15 |
| 分極 | ランダム | ランダム | |
| 出力ビーム径 | んん | 7±0.5 | 7±0.5 |
| 出力電力調整範囲 | % | 0～100 | 0～100 |
| 動作温度 | ℃ | 0～40 | 0～40 |
| 保管温度 | ℃ | -10～60 | -10～60 |
| 重さ | kg | 4.4 | 4.5 |
| サイズ(長さ×幅×高さ) | んん | 245×200×65 | 245×200×65 |
| 製品番号 | STJ-M7-60-L1-R | STJ-M7-80-L1-R | STJ-M7-100-L1-R | STJ-M7-120-L1-R | |
| M2 | <1.8 | <1.8 | <1.8 | <1.8 | |
| 配送ケーブルの長さ | メートル | 3 | 3 | 3 | 3 |
| 公称平均出力電力 | W | >60 | >80 | >100 | >120 |
| 最大パルスエネルギー | mJ | 1.5 | 2.0 | 1.5 | 1.5 |
| パルス繰り返し率範囲 | kHz | 1～4000 | 1～4000 | 1～4000 | 1～4000 |
| パルス持続時間 | ns | 2～500 | 2～500 | 2～500 | 2～500 |
| 出力電力の安定性 | % | <5 | <5 | <5 | <5 |
| 冷却方法 | 空冷式の | 空冷式の | 空冷式の | 空冷式の | |
| 供給DC電圧(VDC) | V | 48 | 48 | 48 | 48 |
| 消費電流 | あ | <6 | <7 | <8 | <9 |
| 環境供給電流 | あ | >6 | >7 | >8 | >9 |
| パワー@20℃ | W | <260 | <300 | <400 | <450 |
| 中心発光波長 | nm | 1064 | 1064 | 1064 | 1064 |
| 放射帯域幅@3dB | nm | <15 | <15 | <15 | <15 |
| 分極 | ランダム | ランダム | ランダム | ランダム | |
| 出力ビーム径 | んん | 7±0.5 | 7±0.5 | 7±0.5 | 7±0.5 |
| 出力電力調整範囲 | % | 0～100 | 0～100 | 0～100 | 0～100 |
| 動作温度 | ℃ | 0～40 | 0～40 | 0～40 | 0～40 |
| 保管温度 | ℃ | -10～60 | -10～60 | -10～60 | -10～60 |
| 北西 | KG | 8.5 | 8.5 | 13.2 | 13.2 |
| サイズ(長さ×幅×高さ) | んん | 325×260×75 | 325×260×75 | 350×280×112 | 350×280×112 |
| 製品番号 | STJ-M7-150-L1-R | STJ-M7-200-L1-R | |
| M2 | <1.8 | <1.8 | |
| 配送ケーブルの長さ | メートル | 5 | 5 |
| 公称平均出力電力 | W | >150 | >200 |
| 最大パルスエネルギー | mJ | 1.5 | 1.5 |
| パルス繰り返し率範囲 | kHz | 1～4000 | 1～4000 |
| パルス持続時間 | ns | 4～500 | 8～500 |
| 出力電力の安定性 | % | <5 | <5 |
| 冷却方法 | 空冷式の | 空冷式の | |
| 供給DC電圧(VDC) | V | 48 | 48 |
| 消費電流 | あ | <12 | <16 |
| 環境供給電流 | あ | >12 | >16 |
| パワー@20℃ | W | <600 | <800 |
| 中心発光波長 | nm | 1064 | 1064 |
| 放射帯域幅@3dB | nm | <20 | <20 |
| 分極 | ランダム | ランダム | |
| 出力ビーム径 | んん | 7±0.5 | 7±0.5 |
| 出力電力調整範囲 | % | 0～100 | 0～100 |
| 動作温度 | ℃ | 0～40 | 0～40 |
| 保管温度 | ℃ | -10～60 | -10～60 |
| 北西 | KG | 24.8 | 24.8 |
| サイズ(長さ×幅×高さ) | んん | 430×351×133 | 430×351×133 |
