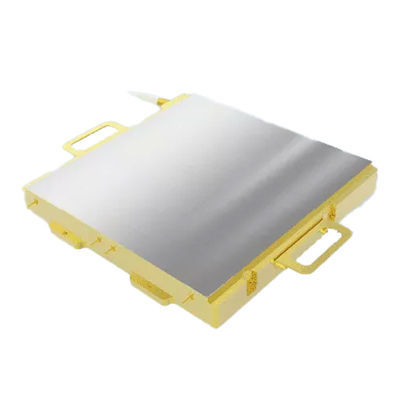

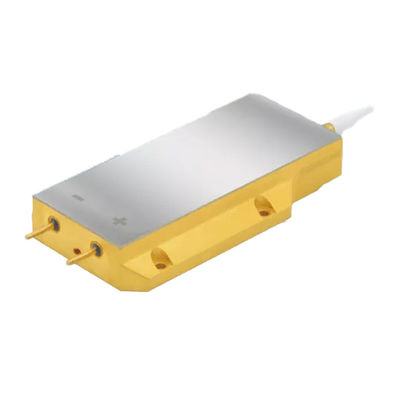

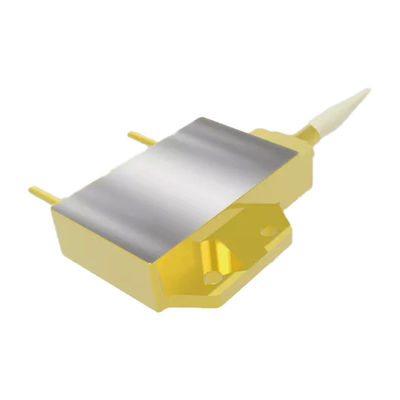

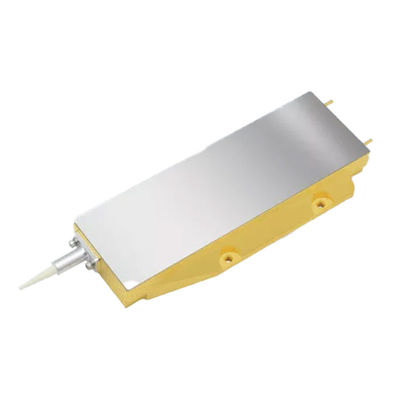

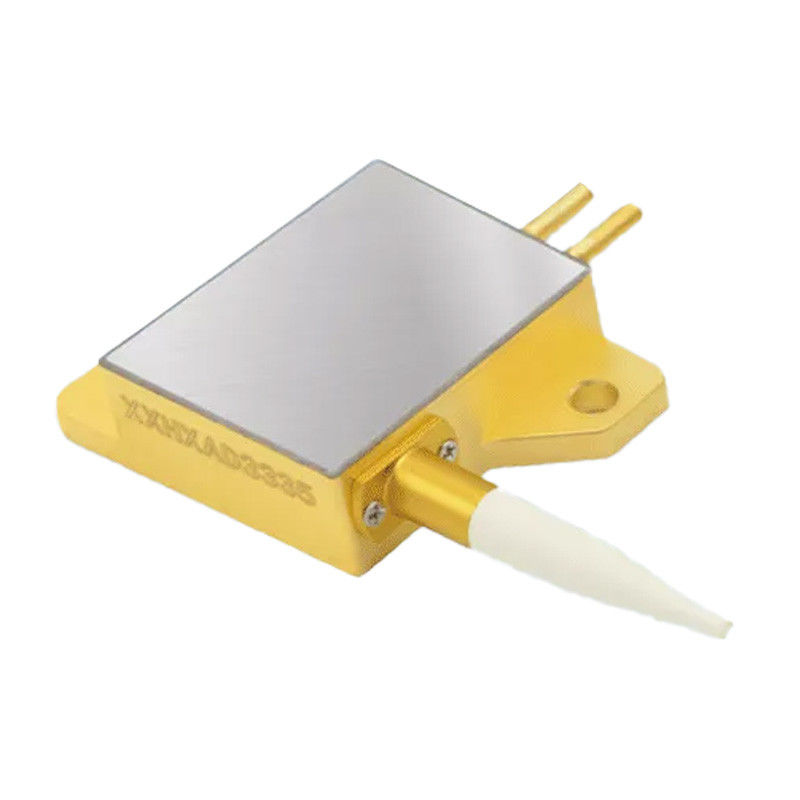

| ハイライト: | 繊維結合レーザーダイオード,半導体レーザー,レーザー |
||
|---|---|---|---|
| P/N | Ctr 波長 nm |
レーザーパワー W |
波長容量 +/-nm |
スペクトル幅 FWHM nm | 繊維コア ええと |
繊維 NA |
| SXH-915-15-105 | 915 | 15 | 15 | 105 | 0.22 | |
| SXH-915-30-105 | 915 | 30 | 15 | 105 | 0.22 | |
| SXH-915-45-105 | 915 | 45 | 15 | 105 | 0.22 | |
| SXH-915-80-105 | 915 | 80 | 15 | 105 | 0.22 | |
| SXH-915-110-105 | 915 | 110 | 15 | 105 | 0.22 | |
| SXH-915-140-105 | 915 | 140 | 15 | 105 | 0.22 | |
| SXH-915-150-135 | 915 | 150 | 15 | 135 | 0.22 | |
| SXH-915-200-105 | 915 | 200 | 15 | 105 | 0.22 | |
| SXH-915-280-135 | 915 | 280 | 15 | 135 | 0.22 | |
| SXH-915-340-135 | 915 | 340 | 15 | 135 | 0.22 | |
| SXH-915-430-200 | 915 | 430 | 15 | 200 | 0.22 | |
| SXH-915-500-220 | 915 | 500 | 6 | 220 | 0.22 | |
| SXH-915-540-200 | 915 | 540 | 8 | 200 | 0.22 | |
| SXH-915-660-200 | 915 | 660 | 15 | 200 | 0.22 | |
| SXH-915-660-220 | 915 | 660 | 6 | 220 | 0.22 | |
| SXH-915-800-220 | 915 | 800 | 15 | 6 | 220 | 0.22 |
| SXH-915-1000-220 | 915 | 1000 | 8 | 220 | 0.22 | |
| SXH-975-330-220 | 975 | 330 | 3 | 6 | 220 | 0.22 |
| SXH-975-500-220 | 975 | 500 | 6 | 220 | 0.22 | |
| SXH-975-660-220 | 975 | 660 | 6 | 220 | 0.22 | |
| SXH-975-800-220 | 975 | 800 | 6 | 220 | 0.22 | |
| SXH-976-200-105 | 976 | 200 | 3 | 105 | 0.22 | |
| SXH-976-260-135 | 976 | 260 | 3 | 135 | 0.22 | |
| SXH-976-340-135 | 976 | 340 | 3 | 135 | 0.22 | |
| SXH-976-420-135 | 976 | 420 | 3 | 135 | 0.22 | |
| SXH-976-430-200 | 976 | 430 | 3 | 200 | 0.22 | |
| SXH-976-540-200 | 976 | 540 | 3 | 200 | 0.22 | |
| SXH-976-660-200 | 976 | 660 | 3 | 200 | 0.22 | |
| SXH-976-1000-220 | 976 | 1000 | 6 | 220 | 0.22 | |
| SXH-976-2000-250 | 976 | 2000 | 6 | 250 | 0.22 | |
| SXH-976-2000-400 | 976 | 2000 | 6 | 400 | 0.46 | |
| SXH-976-3000-400 | 976 | 3000 | 6 | 400 | 0.46 | |
| SXH-977-330-220 | 977 | 330 | 3 | 6 | 220 | 0.22 |
| SXH-977-500-220 | 977 | 500 | 6 | 220 | 0.22 | |
| SXH-977-660-220 | 977 | 660 | 6 | 220 | 0 |
1.SZK-1550-xx-yy-zz14-HB SLED
特徴:
応用:
絶対最大格付け
| パラメータ | シンボル | 条件 | ミニ | マックス | ユニット |
| 逆電圧 | VR | - | - | 2 | V |
| 前向きの電流 | IF について | - | - | 650 | mA |
| 前向きの電圧 | VF | イープ | - | 3.0 | V |
| 操作ケースの温度 | Tc | イープ | -20歳 | 60 | °C |
| 熱電冷却器の電圧 | VTEC | - | - | 3.60 | V |
| 熱電冷却器の電流 | ITEC | - | - | 2.6 | A について |
| 保存温度 | Tstg | 公正さ | -40歳 | 85 | °C |
| 貯蔵湿度 | - | - | 5 | 85 | %RH |
| 静電放電 (ESD) | VESD | - | 500 | V | |
| 鉛溶接温度 | スタンプ | (最大60秒) | - | 260 | °C |
| 鉛溶接時間 | 時間 | - | - | 10 | 秒数 |
仕様 (TSLED = 25°C)
| パラメータ | シンボル | 条件 | ミニ | タイプ | マックス | ユニット |
| 稼働電流 | イープ | - | - | - | 600 | mA |
| 前向きの電圧 | VF | イープ | - | - | 2.5 | V |
| 光学出力 | ポ | イープ | 8 | 10 | - | mW |
| 中央波長 | λ | イープ | 1520 | 1550 | 1570 | nm |
| 帯域幅 | BFWHM | イープ | 85 | - | - | nm |
| 周波数帯の調節 | R | イープ | - | - | 1 | dB |
| 熱電阻 | 温度 | T = 25 °C | 9.5 | 10 | 10.5 | kΩ |
| 偏光消滅比 (オプションPMF) | PER | イープ | 15 | dB | ||
| 熱電冷却器の電圧 | VTEC | イープ | - | - | 2.8 | V |
| 熱電冷却器の電流 | ITEC | イープ | - | - | 1.4 | A について |
尺寸とピンの説明
尺寸はミリメートルで,他の規定がない限り,すべての尺度は±0.1mmである.タイプ: 00
注文情報
SZK-1550-xx-yy-zz-14-HB
| SZK | 波長 nm | 出力 mW | 封装と繊維の選択 | コネクタ | PIN番号 | カスタマイズ |
| スレッド | ... ほら 1550 ..... について |
... ほら 2 5 10 |
BS=BTF SM繊維 BP=BTF PM繊維 .... |
00=NO FA=FC/APC FU=FC/UPC |
14 | HB=帯域幅> 85nm |
注:レーザーモジュールはESDに敏感な装置です.適切なESD処理手順が使用されていることを確認してください.
2.SLEDバタフライ装置 SKZ-1XX0-XX-XX--FA-14
特徴:
応用:
絶対最大格付け
| パラメータ | シンボル | ミニ | マックス | ユニット |
| 逆電圧 | VR | - | 3 | V |
| 前向きの電流 | IF について | - | 300 | mA |
| 操作ケースの温度 | Tc | -20歳 | 70 | °C |
| 熱電冷却器の電圧 | VTEC | - | 3.0 | V |
| 熱電冷却器の電流 | ITEC | - | 1.5 | A について |
| 保存温度 | Tstg | -55歳 | 85 | °C |
| 鉛溶接温度 | スタンプ | - | 260 | °C |
| 鉛溶接時間 | 時間 | - | 10 | 秒数 |
オプティカル/電気特性 (T=25°C,別記がない限り)
| パラメータ | シンボル | ミニ | タイプ | マックス | ユニット | 試験条件 |
| 光学出力 | ポ | 1 | - そうだ | 10.0 | mW | CW,T=25°C |
| 前向きの電圧 | VF | - そうだ | - そうだ | 2.5 | V | CW,T=25°C |
| 中央波長 | λc | 1290 1535 |
- そうだ | 1330 1565 |
nm | CW,T=25°C |
| 帯域幅 FWHM | ブー | 30 | 40 | - | nm | CW,T=25°C |
| スペクトル・リップル | - そうだ | - そうだ | - そうだ | 1 | dB | CW,T=25°C |
| 極化絶滅比 | PER | - そうだ 15 |
- そうだ | 1.5 - そうだ |
dB | 極化率が低い 高極化率 @PMファイバー |
| 熱電極抵抗 | RT 労働力 | 9.5 | 10.0 | 10.5 | KΩ | T=25 °C |
| 熱電極B値 | - そうだ | 3950 | - そうだ | K | 25°C/85°C |
注文情報
SZK-1XX0-YY-ZZ-FA-14
| SZK | 波長 | 出力 | 封装と繊維の選択 | コネクタ | PIN番号 |
| スレッド | ...nm | ...mW | BS=BTF SM繊維 | 00=NO | 14 |
| ... ほら | 1310 | 1 | BP=BTF PMファイバー | FA=FC/APC | |
| 1550 | 2 | ... ほら | FU=FC/UPC | ||
| ... ほら | 5 | SA=SC/APC | |||
| 10 | ... ほら |
尺寸とピンの説明:
尺寸はミリメートルで,他の規定がない限り,すべての尺度は±0.1mmである.タイプ: 00
注:レーザーモジュールはESDに敏感な装置です.適切なESD処理手順が使用されていることを確認してください.
