| ハイライト: | 自由空間とファイバーカップリングレーザーダイオード,半導体レーザー,繊維結合レーザーダイオード |
||
|---|---|---|---|
当社は、405 ～ 1550 nm の波長範囲で自由空間およびファイバー結合オプションを備えたレーザー ダイオードを提供します。自由空間レーザーダイオードはシングルモードとマルチモードに分けることができます。ファイバー結合レーザー ダイオードは、SM、PM、MM ピグテール レーザー ダイオード モジュールと高出力レーザー ダイオード モジュールに分けることができます。小さな発光開口と低いビーム発散を組み合わせることで、これらのデバイスは業界で入手可能な最高輝度の CW レーザー ダイオード ファミリとなっています。

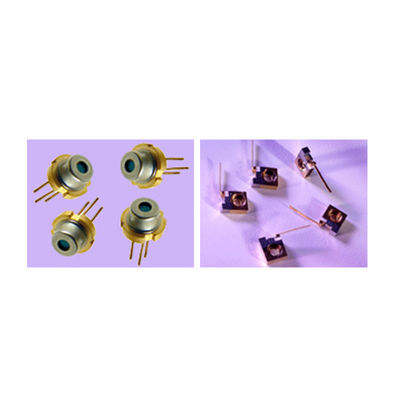

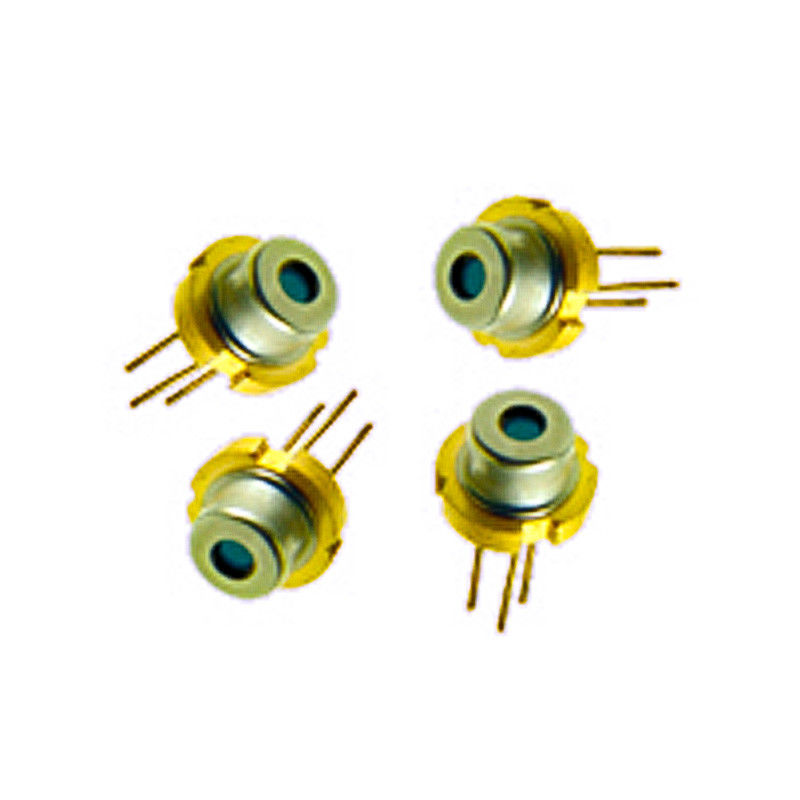

シングルモード/マルチモードレーザーダイオード
波長範囲 405 ～ 1550 nm
出力範囲 5mW～10W
ファブリー ペロー (FP) レーザー キャビティ
低静電容量
| 波長(nm) | 許容差 (nm) | 電力 (mW) | レーザーの種類 |
| 405nm | 5 | 20 | シングルモード |
| 405nm | 5 | 150 | シングルモード |
| 450nm | 5 | 1400 | マルチモード |
| 488nm | 5 | 60 | シングルモード |
| 637nm | 5 | 120-170 | シングルモード |
| 640nm | 5 | 150 | シングルモード |
| 658nm | 8 | 200 | シングルモード |
| 730nm | 10 | 50 | シングルモード |
| 785nm | 5 | 150 | シングルモード |
| 808nm | 10/3/5 | 200～10000 | マルチモード |
| 830nm | 5 | 1000 | マルチモード |
| 850nm | 5 | 50 | シングルモード |
| 940nm | 5 | 1500 | マルチモード |
| 980nm | 5/10 | 50-3000 | マルチモード |
| 1064nm | 5 | 300 | シングルモード |
| 1310nm | 5 | 20 | シングルモード |
| 1550nm | 5 | 20 | シングルモード |
| 部品番号 | STC-SLD-405-20 | STC-SLD-405-150 | STC-SLD-785-150 |
| 電力 (mW) | 20 | 150 | 150 |
| パッケージ | TO-18 | TO-38 | TO-5 |
| ピーク波長 (nm) | 405±5 | 405±5 | 785±5 |
| 閾値電流（標準値） | 32mA | 40mA | 35mA |
| 動作電流 (標準値) | 43mA | 140mA | 170mA |
| LD逆電圧 | 2V | 2V | 2.0V |
| 動作電圧 | 5.2V | 5.2V | 1.9V |
| 斜面効率 | 1.8W/A | 1.5W/A | 1.1W/A |
| 水平方向のビーム発散 | 9度 | 8.5度 | 8度 |
| 垂直ビーム発散 | 20度 | 19度 | 25度 |
| 分極 | TE | TE | TE |
| 動作温度 | +10～+40℃ | 0～+90℃ | -20～+50℃ |
| 保管温度 | -20～+60℃ | -40～+90℃ | -40～+80℃ |
| 部品番号 | STC-MLD-808-200 | STC-MLD-808-300 | STC-MLD-808-500 | STC-MLD-808-500 | STC-MLD-808-1000 |
| 電力 (mW) | 200 | 300 | 500 | 500 | 1000 |
| パッケージ | TO-18 | TO-18 | TO-3/Cマウント | TO-5 | TO-3/Cマウント |
| ピーク波長 (nm) | 808±3 | 808±3 | 808±5 | 808±3 | 808±5 |
| 閾値電流（標準値） | 40mA | 60mA | 130mA | 120mA | 240mA |
| 動作電流 (標準値) | 250mA | 350mA | 600mA | 650mA | 1240mA |
| LD逆電圧 | 3.0V | 3.0V | 2.0V | 2.0V | 2.0V |
| 動作電圧 | 2.2V | 2.2V | 2.0V | 2.0V | 2.0V |
| 斜面効率 | 1.2W/A | 1.2W/A | 1.0W/A | 1.0W/A | 1.0W/A |
| 水平方向のビーム発散 | 10度 | 10度 | 10度 | 12度 | 10度 |
| 垂直ビーム発散 | 40度 | 40度 | 38度 | 40度 | 38度 |
| 分極 | TE | TE | TE | TE | TE |
| 動作温度 | +10～+30℃ | +10～+30℃ | 0～+35℃ | -10～+30℃ | 0～+35℃ |
| 保管温度 | -40～+80℃ | -40～+80℃ | -10～+60℃ | -10～+85℃ | -10～+60℃ |
| 部品番号 | STC-MLD-808-2000 | STC-MLD-808-3000 | STC-MLD-808-3000 | STC-MLD-808-5000 | STC-MLD-808-10000 |
| 電力 (mW) | 2000年 | 3000 | 3000 | 5000 | 10000 |
| パッケージ | Cマウント | Cマウント | TO-3 | TO-3/Cマウント | CNマウント |
| ピーク波長 (nm) | 808±3 | 808±3 | 808±10 | 808±3 | 808±3 |
| 閾値電流（標準値） | 700mA | 800mA | 1000mA | 1000mA | 1900mA |
| 動作電流 (標準値) | 2600mA | 3500mA | 3500mA | 6000mA | 10500mA |
| LD逆電圧 | 2.0V | 2.0V | 2.0V | 2.0V | 2.0V |
| 動作電圧 | 2.0V | 2.0V | 2.2V | 2.0V | 2.0V |
| 斜面効率 | 1.1W/A | 1.1W/A | 1.0W/A | 1.05W/A | 1.15W/A |
| 水平方向のビーム発散 | 8度 | 8度 | 12度 | 8度 | 10度 |
| 垂直ビーム発散 | 35度 | 35度 | 40度 | 35度 | 38度 |
| 分極 | TE | TE | TE | TE | TE |
| 動作温度 | 0～+55℃ | 0～+55℃ | +10～+50℃ | +15～+30℃ | +15～+35℃ |
| 保管温度 | +15～+30℃ | +15～+35℃ | -40～+85℃ | 0～+55℃ | -20～+80℃ |
| 部品番号 | STC-MLD-980-50 | STC-MLD-980-500 | STC-MLD-980-3000 | |
| 電力 (mW) | 50 | 500 | 3000 | |
| パッケージ | TO-18 | TO-5 | Cマウント | |
| ピーク波長 (nm) | 980±10 | 980±10 | 980±5 | |
| 閾値電流（標準値） | 25mA | 150mA | 700mA | |
| 動作電流 (標準値) | 120mA | 850mA | 3300mA | |
| LD逆電圧 | 2.0V | 2.0V | 2.0V | |
| 動作電圧 | 2.0V | 2.0V | 2.0V | |
| 斜面効率 | 0.45W/A | 0.9W/A | 1W/A | |
| 水平方向のビーム発散 | 25度 | 10度 | 8度 | |
| 垂直ビーム発散 | 35度 | 48度 | 35度 | |
| 分極 | TE | TE | TE | |
| 動作温度 | +10～+40℃ | +10～+40℃ | +15～+30℃ | |
| 保管温度 | -40～+85℃ | -40～+85℃ | 0～+55℃ | |
