| ハイライト: | レーザーダイオード棒,高功率レーザーダイオード棒,ダイオードバー |
||
|---|---|---|---|
| モデル | STO-CS20 | STO-CS40 | STO-CS60 | STO-CS100Q | STO-CS200Q | STO-CS300Q |
| 出力電力 | 20W | 40W | 60W | 100W | 200W | 300W |
| 波長 | 808 / 880 / 915 / 976 / 980nm | 808 / 880 / 915 / 976 / 980nm | 808 / 880 / 915 / 976 / 980nm | 808 / 880 / 915 / 976 / 980nm | 808 / 880 / 915 / 976 / 980nm | 808 / 880 / 915 / 976 / 980nm |
| 動作モード | CW | CW | CW | QCW | QCW | QCW |
| 勤務サークル | CW | CW | CW | ≤5% | ≤5% | ≤5% |
| パルス幅 | CW | CW | CW | ≤300μs | ≤300μs | ≤300μs |
| 標準電流 | 25A | 40A | 60A | 100A | 180A | 260A |
STO-HSCW シリーズ、CW レーザー ダイオード水平スタック
| モデル | STO-HSCW-20-3 | STO-HSCW-20-4 | STO-HSCW-40-3 | STO-HSCW-40-4 |
| 出力電力 | 60W | 80W | 120W | 160W |
| 標準電流 | 25A | 25A | 38A | 38A |
| 動作電圧 | ＜6V | ＜8V | ＜6V | ＜8V |
注: STO-HSCW-20/40-N は N≤20 でカスタマイズできます。合計出力電力は N の 20/40 倍です。
STOU-HSQCW シリーズ QCW 半導体レーザ水平スタック
| モデル | STO-HSQCW-100～300-N |
| 出力電力 | QCW 100W～300W*N |
| 繰り返し率 | 0～1000Hz |
| パルス幅 | 50～300μs |
| 勤務サークル | ≤10% または ≤20% |
注：STO-HSQCW-100～300-Nはカスタマイズ可能です。単体でレーザーダイオードバーを1本、2本、または3本搭載可能です。ダイオードバーの一般的な波長は 805+/-3nm です。ただし、波長は特別なパルス幅、繰り返し率、ヒートシンクの設計に従って指定する必要があります。
| STO-VSQCW-MI/MA-100～300-N | STO-VSCW-MI/MA-40～100-N | |
| シングルバーパワー | 100W、150W、200W、300W QCW | 40W、60W、100W CW |
| バー合計/スタック | N=1～20 | N=1～20 |
| バーピッチ | 0.5mm～2mm | 1.8mm |
| 波長 | 808nm | 808nm |
注：STO-VSQCW/CW-MI/MA-100～300-Nはカスタマイズ可能です。マイクロチャネル水冷技術と高信頼性マクロチャネル水冷技術を提供します。ダイオードバーの一般的な波長は 808+/-3nm です。ただし、波長は特別なパルス幅、繰り返し率、ヒートシンクの設計に従って指定する必要があります。
QCW レーザーをアーク状にすることで、ポンプ構造の軽量化に貢献します。Au-Snパッケージング技術により、過酷な使用環境でも高い信頼性を実現します。
特徴
波長: 808nm以上 (要件に応じて)
出力電力: 500 - 4800W
動作モード: QCW
冷却: アクティブ冷却 / パッシブ冷却
利点
効率的: 4800W までの高出力。
コンパクト: アーク設計と軽量設計により、ポンプ モジュールに簡単に統合できます。
堅牢: 衝撃や振動に強い。
信頼性と高品質: 金と錫 (硬はんだ) 実装。最も厳しい気候条件下でも機能します。
波長の組み合わせ: 全温度ポンピング設計に有益です。
応用
高エネルギー研究: 固体レーザー用の QCW 励起源。
医療技術：ロングパルス動作、エステティック（脱毛）、皮膚科での使用。
実質手術用の1320nm範囲の固体レーザーの励起光源。
防御: 短パルス動作、照明または LIDAR システムのポンプ源として使用。
業界: ソリッドステート レーザーおよびファイバー レーザーのポンプ源。
| モデル | STO-ARCQCW-MA-100~500-N |
| 光学パラメータ | |
| 出力電力(W) | QCW 100～500*N |
| 25℃における中心波長（nm） | 808 |
| 1 つのスタック内のバーの数 | 1～20 |
| バーピッチ(mm) | 0.8～3 |
| 25℃における中心波長変化（nm） | ±3/±10 |
| 典型的なスペクトル帯域幅 (FWHM) | <3 |
| 発散度（度）（FWHM） | <39⊥<10‖ |
| 分極 | TE |
| 波長シフト(nm/℃) | ~0.28 |
| 電気的パラメータ | |
| 作業モード | QCW |
| 最大デューティ サイクル (%) | £2% |
| パルス長 (us) | 50～1000 |
| 周波数(Hz) | 1～1000 |
| 動作電流(A) | <=100~500 |
| 動作電圧(V) | <=2*N |
| 代表的な傾き(W/A) | >1.1 |
| 電気光変換効率 (%) | >50 |
| 熱パラメータ | |
| 動作温度(℃) | -40～60 |
| 保存温度(℃) | -50～85 |
| 保管湿度 (%) | <70 |
| 冷却 | TEC/空冷 |
注記：
STO-ARCQCW-MA-100~500-N は、アーク ヒートシンクに取り付けられた N*100-500W レーザー スタックを表します。単一バーのレーザー出力は 100W、200W、300W、または 500W です。
単一デバイス内の各バーの波長は、放熱条件に応じて配置および組み合わせることができます。
上記のパラメータは、ヒートシンク温度 25oC で測定されています。
ヒートシンク構造は顧客の特別な要件に応じてカスタマイズ可能
QCWレーザーをリング状にすることでポンプ構造の軽量化を活かしながらポンプの均一性を向上させています。Au-Snパッケージング技術により、過酷な使用環境でも高い信頼性を実現します。
特徴
波長: 808nm以上 (ご要望に応じて)
出力電力: 500W 最大 10kW
動作モード: QCW
冷却: アクティブ冷却 / パッシブ冷却
利点
効率的: 最大 4800W の高出力。
コンパクト: アーク設計で軽量な設計はポンプ モジュールに簡単に統合できます。
堅牢: 衝撃や振動に強い。
信頼性と高品質: 金と錫 (硬はんだ) 実装。最も厳しい気候条件下でも機能します。
波長の組み合わせ: 全温度ポンピング設計に有益です。
応用
高エネルギー研究: 固体レーザー用の QCW 励起源。
医療技術：ロングパルス動作、エステティック（脱毛）、皮膚科での使用。
実質手術用の 1320nm 範囲の固体レーザーのポンプ光源。
防御: 短パルス動作、照明または LIDAR システムのポンプ源として使用。
業種: ソリッドステート レーザーおよびファイバー レーザーのポンプ源。
| モデル | STO-ARCQCW-MA-100~500-N |
| 光学パラメータ | |
| 出力電力(W) | QCW 100～500*N |
| 25℃における中心波長(nm) | 808 |
| 1 つのスタック内のバーの数 | 1～40 |
| バーピッチ(mm) | 0.8～3 |
| 25℃における中心波長変化(nm) | ±3/±10 |
| 典型的なスペクトル帯域幅 (FWHM) | <3 |
| 発散度(度)(FWHM) | <39⊥<10‖ |
| 分極 | TE |
| 波長シフト(nm/℃) | ~0.28 |
| 電気的パラメータ | |
| 作業モード | QCW |
| 最大デューティサイクル(%) | £2% |
| パルス長(μs) | 50～1000 |
| 周波数(Hz) | 1～1000 |
| 動作電流(A) | <=100~500 |
| 動作電圧(V) | <=2*N |
| 代表的な傾き(W/A) | >1.1 |
| 電気光変換効率(%) | >50 |
| 熱パラメータ | |
| 動作温度(℃) | -40～60 |
| 保存温度(℃) | -50～85 |
| 保管湿度(%) | <70 |
| 冷却 | 受動的冷却/能動的冷却 |
| バーあたりの流量(L/min) | 0.3～0.8 |
注記：
STO-ARCQCW-MA-100~500-N は、環状ヒートシンクに取り付けられた N*100-500W レーザー スタックを表します。単一バーのレーザー出力は 100W、200W、300W、または 500W です。
単一デバイス内の各バーの波長は、放熱条件に応じて配置および組み合わせることができます。
上記のパラメータは、ヒートシンク温度 25oC で測定されています。
ヒートシンク構造は顧客の特別な要件に応じてカスタマイズ可能
デューティ サイクルは通常 2% 未満です。特殊な高デューティサイクル要件の場合、レーザー構造をカスタマイズできます。次にデューティサークルを 20% まで上げます。
当社では、垂直 QCW スタックの組み立てに金と錫を使用しています。この技術により、過酷な使用環境下でもレーザーの信頼性が高くなります。
特徴
波長: 808nm以上 (ご要望に応じて)
出力電力: 500W 最大 10kW
動作モード: QCW
冷却: アクティブ冷却 / パッシブ冷却
FAC利用可能
利点
ご要望に応じてポンプ構造を調整するためにカスタマイズされます。
堅牢: 衝撃や振動に強い。
信頼性と高品質: 金と錫 (硬はんだ) 実装。最も厳しい気候条件下でも機能します。
波長の組み合わせ: 全温度ポンピング設計に有益です。
デューティサークルは最大 20%。
応用
高エネルギー研究: 固体レーザー用の QCW 励起源。
医療技術：ロングパルス動作、エステティック（脱毛）、皮膚科での使用。
実質手術用の 1320 nm 範囲の固体レーザーのポンプ光源。
防御: 照明または LIDAR システムのポンプ源として使用される短パルス動作。
業種: ソリッドステート レーザーおよびファイバー レーザーのポンプ源。
| モデル | STO-VSQCW-MI-MA-100~500-N | STO-VSQCW-MI-MA-100~500-N-FAC |
| 光学パラメータ | ||
| 出力電力(W) | QCW 100～500*N | |
| コリメート後の出力(W) | 90～450*N | |
| 25℃における中心波長(nm) | 808 | 808 |
| 1 つのスタック内のバーの数 | 1～20 | 1～20 |
| バーピッチ(mm) | 0.8～3 | 0.8～3 |
| 25℃における中心波長変化(nm) | ±3/±10 | ±3/±10 |
| 典型的なスペクトル帯域幅 (FWHM) | <3 | <3 |
| 典型的な速軸発散 95 %(°) | 66 | |
| 典型的な遅軸発散 95 %(°) | 10 | 10 |
| 速軸発散（フルパワー）(°) | <0.5 | |
| 分極 | TE | TE |
| 波長シフト(nm/℃) | ~0.28 | ~0.28 |
| 電気的パラメータ | ||
| 作業モード | QCW | QCW |
| 最大デューティサイクル(%) | £20% | £20% |
| パルス長(μs) | 50～1000 | 50～1000 |
| 周波数(Hz) | 1～1000 | 1～1000 |
| 動作電流(A) | <=100~500 | <=100~500 |
| 動作電圧(V) | <=2*N | <=2*N |
| 代表的な傾き(W/A) | >1.1 | >1.1 |
| 電気光変換効率(%) | >50 | >50 |
| 熱パラメータ | ||
| 動作温度(℃) | -40～60 | -40～60 |
| 保存温度(℃) | -50～85 | -50～85 |
| 保管湿度(%) | <70 | <70 |
| 冷却 | 受動的冷却/能動的冷却 | 受動的冷却/能動的冷却 |
| バーあたりの流量(L/min) | 0.3～0.8 | 0.3～0.8 |
注記：
STO-VSQCW-MI/MA-100～500-N。MIとは、純水を必要とするヒートシンクとしてのマイクロチャネルクーラーを意味します。MA は受動冷却または純水冷却ヒートシンクを意味します。
STO-VSQCW-MI/MA-100～500-N。100 ～ 500 は、バーあたりのレーザー出力が 100W、200W、300W、または 500W であることを表します。
上記のパラメータは、ヒートシンク温度 25oC で測定されています。
単一デバイス内の各バーの波長は、放熱条件に応じて配置および組み合わせることができます。
ヒートシンク構造は顧客の特別な要件に応じてカスタマイズ可能

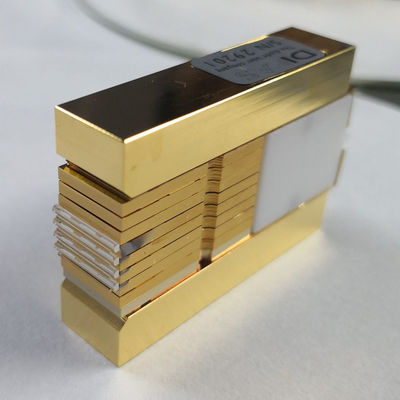

当社の垂直スタックは、ダイオード レーザーの光出力を高めるために使用できます。そのために、最大 12 個の取り付けられたレーザー バーを積み重ねて、ダイオード レーザー スタックまたはアセンブリを形成します。これらのレーザー バーはそれぞれ、CW モードで最大 100 W を個別に供給します。レーザーバー間の隙間が小さいため、スタックから最大の輝度が得られ、非常に効率的に作業できるようになります。高速軸 (FA) を備えたレーザー ダイオード スタックまたはコリメートなしのレーザー ダイオード スタックを選択できます。
特徴
1バーあたり100W CWの高い光出力パワー
波長：808nm±3nm
高効率、低発散
寿命 >10,000 時間、高い信頼性
コリメーション: 速軸 / なし
応用
材料加工
医療技術
ファイバーレーザーおよび固体レーザーの励起光源。
| モデル | STO-VSCW-MI-40~100-N | STO-VSCW-MI-40~100-N-FAC |
| 光学パラメータ | ||
| 出力電力(W) | CW 40～100*N | |
| コリメート後の出力(W) | 36～90*N | |
| 25℃における中心波長(nm) | 808 | 808 |
| 1 つのスタック内のバーの数 | 1～12 | 1～12 |
| バーピッチ(mm) | 1.8/0.8～3 | 1.8/0.8～3 |
| 25℃における中心波長変化（nm） | ±3/±10 | ±3/±10 |
| 典型的なスペクトル帯域幅 (FWHM) | <3 | <3 |
| 典型的な速軸発散 95 %(°) | 66 | |
| 典型的な遅軸発散 95 %(°) | 10 | 10 |
| 速軸発散（フルパワー）(°) | <0.5 | |
| 分極 | TE | TE |
| 波長シフト(nm/℃) | ~0.28 | ~0.28 |
| 電気的パラメータ | ||
| 動作電流(A) | <=40~100 | <=40~100 |
| 動作電圧(V) | <=2*N | <=2*N |
| 代表的な傾き(W/A) | >1.1 | >1.1 |
| 電気光変換効率(%) | >50 | >50 |
| 熱パラメータ | ||
| 動作温度(℃) | 20~30 | 20~30 |
| 保存温度(℃) | 0～55 | 0～55 |
| 保管湿度(%) | <70 | <70 |
| 冷却 | 脱イオン水 | 脱イオン水 |
| バーあたりの流量(L/min) | 0.3～0.8 | 0.3～0.8 |
注記：
STO-VSCW-MI-40~100-N。MI は、脱イオン水を必要とするヒートシンクとしてマイクロ チャネル クーラーを使用していることを表します。
STO-VSCW-MI-40~100-N。40~100 は、バーあたりのレーザー出力が 40W、60W、または 100W であることを表します。100W バーは化粧品用途にのみ使用できます。

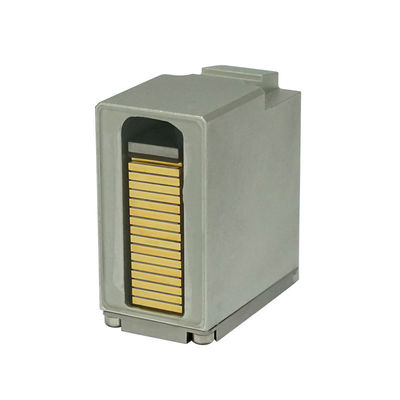

当社はレーザー脱毛用のさまざまなダイオードスタックを提供しています。これらのスタックは、特定の要件に応じてカスタム設計および作成できます。
| モデル番号。 | STO-VS-ML-100-N |
| 応用 | レーザー脱毛ハンドピース |
| 動作モード | CW |
| 1 つのスタック内のバー番号 | N=1～20バー |
| サブマウントあたりの電力 | 100W |
| 25℃における中心波長 | 810nm/755nm/1064nm |
| 標準動作電流 | 90A |
| 最大動作電流 | 100A |
