サブナノ秒、アイセーフ、Er:glass、アクティブ Q スイッチ レーザーを含むマイクロチップ レーザー

当社は、Er:glass アイセーフ レーザー、マイクロチップ レーザー、アクティブ Q スイッチ レーザーなど、さまざまなパルス レーザーを提供しています。これらのレーザーは、1535nm、1319nm、1064nm、1030nm、946nm、660nm、532nm のさまざまな波長で利用可能です。 、515nm、473nm、355nm、343nm、266nm、257nm、237nm、213nm。

部品番号:

シリーズ – 波長 – パルスエネルギー – パルス繰り返し率 – その他

例: STXL-A-1064nm-120uJ-2.5kHz は、波長 1064nm、エネルギー 120uJ、パルス繰り返し率 2.5kHz の STXL-A シリーズ マイクロチップ レーザーです。

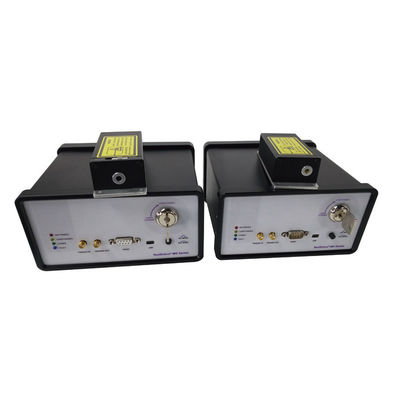

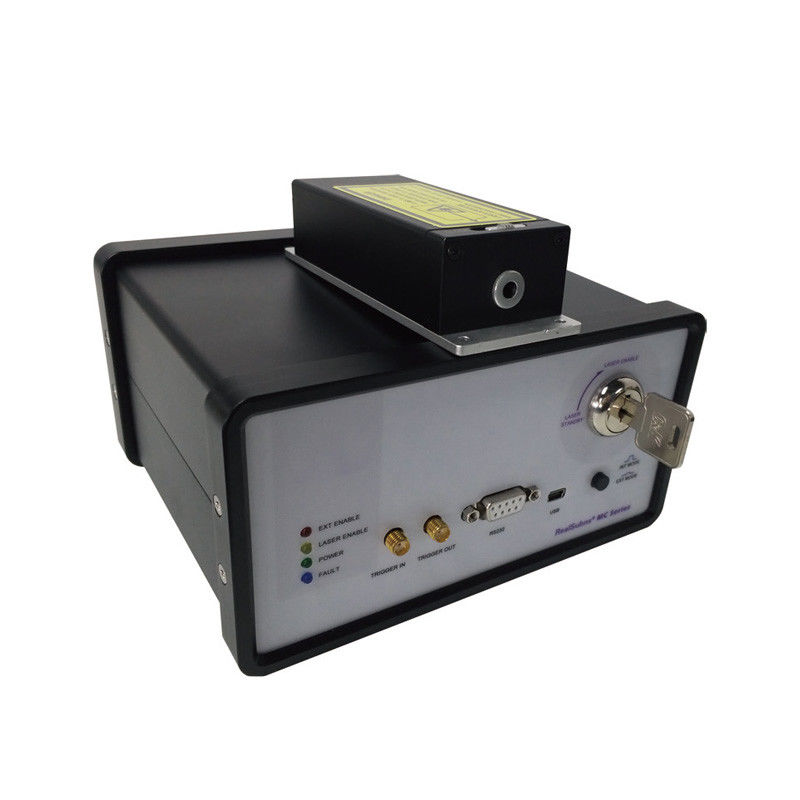

1. STXLシリーズ サブナノ秒マイクロチップレーザー

STXL シリーズ マイクロチップ レーザーは、受動的 Q スイッチ ダイオード ポンプ式サブナノ秒レーザーであり、狭いパルス幅、高ピーク出力、高繰り返し率、および複数の波長を備えています。当社は、出力波長 1535nm、1319nm、1064nm、1030nm、946nm、660nm、532nm、515nm、473nm、355nm、343nm、266nm、257nm、237nm、213nm のマイクロチップ レーザーを繰り返し提供しています。最大 100kHz のイオン速度と 300ps から5ns。これらのコンパクトで統合が容易なダイオード励起ソリッドステートレーザーは、内部および外部トリガーをサポートしており、アイセーフ測距、大気モニタリング、水中イメージング、光学計測、生物医学、微細加工などに最適です。

1.1 STXL-A シリーズ 1.5ns マイクロチップ レーザー

STXL-A シリーズ マイクロチップ レーザーは、受動的 Q スイッチ ダイオード励起固体レーザーです。ダイオード励起モジュールとレーザー結晶の統合設計により、コンパクトなサイズにより設置と統合が容易になります。このシリーズのレーザーは、気象レーダー用途に特化した小型ドライブボードを提供しており、小型、低消費電力を特徴としており、高地、大きな温度差、その他の過酷な環境でも使用できます。STXL-A シリーズでは、1064nm & 532nm、1064nm & 355nm などのカスタム デュアル波長レーザー ソリューションが利用可能です。

アプリケーション:

• ライダー
• レーザー測距
• 大気モニタリング

主な特徴:

• パルス幅は1.5nsまで
• シングルパルスエネルギー最大200μJ
• 最大2.5kHzの繰り返しレート
• 空間モード TEM00
• 密閉パッケージ、高信頼性

光学パラメータ
波長(nm)		1064			532
繰り返し周波数 (kHz)		1*	2.5	2.5*	1*		2.5	2.5*
平均電力 (mW)		200	300	500	100		150	250
パルスエネルギー(μJ)		200	120	200	100		60	100
パルス幅(ps)		2000年			1500
電力安定性 (8 時間)		±3%
ビームプロファイル		TEM00
ビーム全発散 (代表値、mrad)	水平 @1/e²	≤3				≤2.5
	垂直 @1/e²	≤3				≤2.5
偏光度		>100:1
システムパラメータ
供給電源電圧		AC100～240V、50/60Hz
制御インターフェース		RS232、USB
消費電力(W)		≤20	≤20	≤25	≤20		≤25	≤25
動力寸法（W×H×L、mm）		90×32.6×120
レーザーヘッド寸法 (W×H×L、mm)		45×30×120
動作温度(℃)		15-35
保存温度(℃)		0-60

1.2 STXL-B シリーズ 500ps マイクロチップ レーザー

STXL-B シリーズ マイクロチップ レーザーは狭いパルス幅を特徴としており、非常に高い単一パルス エネルギーを提供します。これらのレーザーは、テールパルスがなく、優れたビーム品質と高い信頼性を備えた受動的 Q スイッチダイオードポンプ固体レーザーです。ダイオード励起モジュールとレーザー結晶の統合設計により、コンパクトなサイズにより設置と統合が容易になります。STXL-B シリーズは、1064nm、532nm、355nm、266nm、213nm などのさまざまな波長を提供し、内部および外部トリガをサポートします。レーザーヘッドの内部気密モジュールは、顧客がオーダーメイド開発のために利用できます。

アプリケーション:

• シードレーザー
• マイクロマシニング生物医学
• レーザー誘起破壊分光法 (LIBS)
• レーザー誘起プラズマ分光法 (LIPS)
• レーザーベースの超音波検出
• 非線形光学
• レーザーイオン化質量分析法 (LIMS)
• レーザー誘起蛍光 (LIF)

主な特徴:

• シングルパルスエネルギー最大150μJ
• 空間モード TEM00
• 密閉パッケージ、高信頼性
• 分極安定性

光学パラメータ
波長(nm)		1064	532	355	266	213
繰り返し周波数 (kHz)		1	1	1*	1*	1*
平均電力 (mW)		150	75	30	12	4
パルスエネルギー(μJ)		150	75	30	12	4
パルス幅(ps)		600	550	500	500	500
電力安定性 (8 時間)		±3%
ビームプロファイル		TEM00
ビームの完全発散 (代表値、mrad)	水平 @1/e²	7	6	5	4	4
	垂直 @1/e²	7	6	5	4	4
偏光度		>100:1
システムパラメータ
供給電源電圧		AC100～240V、50/60Hz
制御インターフェース		RS232、USB
消費電力(W)		≤25
動力寸法（W×H×L、mm）		168×88×140
レーザーヘッド寸法 (W×H×L、mm)		45×30×120
動作温度(℃)		15-35
保存温度(℃)		0-60

1.3 STXL-C シリーズ 750ps マイクロチップ レーザー

STXL-Cシリーズ マイクロチップレーザーは、安定した出力エネルギー、高いピークパワー、優れたビーム品質を備え、当社が独自に開発した小型、経済的、信頼性の高い半導体励起（ダイオード励起）パッシブQスイッチ（パッシブQスイッチ）固体レーザーです。モノリシック レーザー キャビティは永久的に位置合わせされているため、非常に安定しています。このシステムは内部トリガーと外部トリガーをサポートしています。このシリーズの製品には、1064nm、532nm、355nm、266nm、213nmの5つの波長が含まれます。パルス持続時間 (パルス幅) は 600ps (0.6ns) まで下げることができます。さまざまなモデルが最大 10kHz の繰り返し率で動作し、平均電力範囲は 3mW ～ 350mW です。信頼性が高く堅牢なマイクロチップ設計は、高度な OEM 産業用途に最適です。

アプリケーション:

• シードレーザー
• 微細加工
• 光パラメトリック発振器用ポンプ源
• レーザー誘起破壊分光法 (LIBS)
• レーザーベースの超音波検出
• レーザーイオン化質量分析法 (LIMS)
• レーザー測距
• レーザー誘起蛍光 (LIF)
• レーザー超音波イメージング

主な特徴:

• シングルパルスエネルギー最大120μJ
• 最大10kHzの繰り返しレート
• 空間モード TEM00
• 分極安定性

光学パラメータ
波長(nm)		1064			532			355			266			213
繰り返し周波数 (kHz)		1	5	10	1	5	10	1*	5*	10*	1*	5*	10*	1*	5*	10*
平均電力 (mW)		120	350	300	60	175	150	15	50	60	8	35	30	3	10	10
パルスエネルギー(μJ)		120	70	30	60	35	15	15	10	6	8	7	3	3	2	1
パルス幅(ps)		750			650			600			600			600
電力安定性 (8 時間)		±3%
ビームプロファイル		TEM00
ビーム全発散 (代表値、mrad)	水平 @1/e²	8	12		7	10		5	8		5	8		4	6
	垂直 @1/e²	8	12		7	10		5	8		5	8		4	6
偏光度		>100:1
システムパラメータ
供給電源電圧		AC100～240V、50/60Hz
制御インターフェース		RS232、USB
消費電力(W)		≤ 25	≤ 20	≤ 30	≤ 25	≤ 30	≤ 35	≤ 25	≤ 25	≤ 30	≤ 25	≤ 30	≤ 30	≤ 25	≤ 30	≤ 30
動力寸法（W×H×L、mm）		168×88×140
レーザーヘッド寸法 (W×H×L、mm)		45×30×120
動作温度(℃)		15-35
保存温度(℃)		0-60

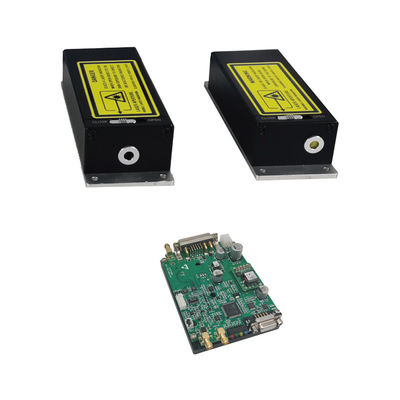

1.4 STXL-D シリーズ 300ps-2ns 低繰り返しレート OEM マイクロチップ レーザー

STXL-D シリーズ マイクロチップ レーザーは、受動的 Q スイッチ ダイオード励起固体レーザーです。これらのレーザーには、小型サイズ、容易な統合、優れたビーム品質、安定したパルスエネルギー、デュアルパルス幅などを特徴とするコンパクトなOEM駆動回路が装備されています。また、対応する波長のアイソレータも提供しています。ご要望に応じて、1 ～ 2mJ の高エネルギーのカスタム レーザーをご利用いただけます。

主な特徴:

• パルス幅を300psまで低減
• パルスエネルギー最大600μJ
• 高い偏光方向安定性
• 空間モード TEM 0 0
• コンパクトな構造と高い信頼性
• デュアルパルス幅出力（オプション）
• 赤信号表示はオプション

応用：

• 医療美容学
• レーザー距離測定
• レーザーアブレーション

光学パラメータ
波長(nm)		1064
繰り返し周波数 (kHz)		0.01
平均電力 (mW)		6	5	5/5
パルスエネルギー(μJ)		600	500	500/500
パルス幅(ps)		500	300	300/2000
電力安定性 (8 時間)		±3%
ビームプロファイル		TEM00
ビームの完全発散 (代表値、mrad)	水平 @1/e²	6	7	6-7
	垂直 @1/e²	6	7	6-7
偏光度		P 偏光 >100:1			300ps:P 偏光 >100:1   2ns:S 偏光 >100:1
システムパラメータ
供給電源電圧		12V 5A
制御インターフェース		SMA
消費電力(W)		≤10
動力寸法（W×H×L、mm）		68×35×120
レーザーヘッド寸法 (W×H×L、mm)		45×30×120			80×36×124
動作温度(℃)		15-35
保存温度(℃)		0-60

データシート ：STXL-D シリーズ 300ps-2ns 低繰り返しレート OEM マイクロチップ レーザー

1.5 STXL-D シリーズ 300ps マイクロチップ レーザー

STXL-D シリーズ マイクロチップ レーザーは、受動的 Q スイッチ ダイオード励起固体レーザーで、安定した単一パルス エネルギー、優れたビーム品質、テール パルスがないことを特徴としています。ダイオード励起モジュールとレーザー結晶の統合設計により、コンパクトなサイズにより設置と統合が容易になります。このシリーズは、1064nm、532nm、355nm、266nm などのさまざまな波長を提供し、内部および外部トリガをサポートします。レーザーヘッドの内部気密モジュールは、顧客がオーダーメイド開発のために利用できます。STXL-D シリーズは、OEM シード レーザー ドライバーでも使用できます。

アプリケーション:

• シードレーザー
• 微細加工
• レーザー誘起破壊分光法 (LIBS)
• レーザーイオン化質量分析法 (LIMS)
• レーザー誘起蛍光 (LIF)
• 非線形光学

主な特徴:

• パルス幅を300psまで低減
• シングルパルスエネルギー最大50μJ
• 最大10kHzの繰り返しレート
• 空間モード TEM00
• 分極安定性

光学パラメータ
波長(nm)		1064			532			355			266
繰り返し周波数 (kHz)		1	5	10	1	5	10	1*	5*	10*	1*	5*	10*
平均電力 (mW)		50	50	80	20	25	30	10	15	20	5	10	10
パルスエネルギー(μJ)		50	10	8	20	5	3	10	3	2	5	2	1
パルス幅(ps)		350			300			300			300
電力安定性 (8 時間)		±3%
ビームプロファイル		TEM00
ビーム全発散代表値、mrad)	水平 @1/e²	12	16		10	14		8	12		8	12
	垂直 @1/e²	12	16		10	14		8	12		8	12
偏光度		>100:1
システムパラメータ
供給電源電圧		AC100～240V、50/60Hz
制御インターフェース		RS232、USB
消費電力(W)		≤25
動力寸法（W×H×L、mm）		168×88×140
レーザー寸法 (W×H×L、mm)		45×30×120
動作温度(℃)		15-35
保存温度(℃)		0-60

1.6 STXL-E1 シリーズ ダイオード励起固体レーザー

STXL-E1 シリーズ レーザーは、高出力と高繰り返し率を備えた受動的 Q スイッチ ダイオード ポンプ式ソリッドステート レーザーであり、マイクロマシニング アプリケーション向けに特別に設計されています。小型化された駆動回路設計により、これらの低消費電力レーザーはコンパクトで統合が容易です。標準パッケージには 10x ビームエキスパンダーが付属しており、1064nm の波長で直径 6mm のコリメートビームを提供します。ご要望に応じてカスタマイズ仕様も可能です。

アプリケーション:

• レーザーマーキング
• レーザーエッチング
• レーザーアブレーション

主な特徴:

• 最大20kHzの繰り返しレート
• コンパクトな設計
• 密閉パッケージ、高信頼性

光学パラメータ
波長(nm)	1064
繰り返し周波数 (kHz)	10	20	10
平均電力 (mW)	300	400	800
パルスエネルギー(μJ)	30	20	80
パルス幅 (ns)	0.9	1.2	2
電力安定性 (8 時間)	±3%
ビームプロファイル	TEM00
平行ビーム径 (mm)	≈6
ビーム発散、全角 (代表値、@1/e²、mrad)	≤1
偏光度	>100:1
システムパラメータ
供給電源電圧	12V、>180W
外部トリガー	ゲート、5V TTL、ハイに駆動してイネーブル
レーザーヘッド寸法 (W×H×L、mm)	28×25×88
動作温度（℃、空冷必要）	15-35
保存温度(℃)	-40～60

1.7 STXL-E3 シリーズ ダイオード励起ソリッドステート レーザー

STXL-E3 シリーズ レーザーは、受動的 Q スイッチ ダイオード励起固体レーザーです。従来のマイクロチップレーザーと比較して、このシリーズはスプリットキャビティ設計を採用しており、高出力、高繰り返し率、大きなエネルギーを提供します。小型化された駆動回路設計により、これらの低消費電力レーザーはコンパクトで統合が容易です。標準パッケージには、1064nm または 532nm 波長の 15 倍ビームエキスパンダーが付属しています。ご要望に応じてカスタマイズ仕様も可能です。

アプリケーション:

• レーザーマーキング
• レーザーエッチング
• レーザーアブレーション
• レーザー彫刻

主な特徴:

• 最大20kHzの繰り返しレート
• コンパクトな設計
• 密閉パッケージ、高信頼性

光学パラメータ
波長(nm)	1064	1064	532
繰り返し周波数 (kHz)	10	20	2
平均電力 (mW)	2000年	2500	600
パルスエネルギー(μJ)	200	125	300
パルス幅 (ns)	8	14	3
電力安定性 (8 時間)	±3%
ビームプロファイル	TEM00
平行ビーム径 (mm)	≈9
ビーム発散、全角 (代表値、@1/e²、mrad)	≤1
偏光度	>100:1
システムパラメータ
供給電源電圧	12V、>180W
外部トリガー	ゲート、5V TTL、ハイに駆動してレーザーを有効にする
レーザーヘッド寸法 (W×H×L、mm)	60×39×158
動作温度（℃、空冷必要）	15-35
保存温度(℃)	-40～60

1.8 STXL-I シリーズ 2.5ns マイクロチップ レーザー

STXL-Iシリーズマイクロチップレーザーは、安定した出力エネルギー、高いピークパワー、優れたビーム品質を備え、当社が独自に開発した小型、経済的、信頼性の高い半導体励起（ダイオード励起）パッシブQスイッチ（パッシブQスイッチ）固体レーザーです。モノリシック レーザー キャビティは永久的に位置合わせされているため、非常に安定しています。このシステムは内部トリガーと外部トリガーをサポートしています。このシリーズの製品には、946nm、473nm、237nm の 3 つの波長が含まれています。パルス持続時間 (パルス幅) は 2000ps (2ns) まで下げることができます。さまざまなモデルが最大 5kHz の繰り返し率で動作し、平均電力範囲は 2mW ～ 75mW です。信頼性が高く堅牢なマイクロチップ設計は、高度な OEM 産業用途に最適です。

アプリケーション:

• レーザー誘起蛍光 (LIF)
• レーザーベースの超音波検出
• レーザー測距
• ラマン分光法

主な特徴:

• コンパクト設計、優れた安定性
• 分極安定性
• 最大5kHzの繰り返しレート
• 空間モード TEM00

光学パラメータ
波長(nm)		946		473		237
繰り返し周波数 (kHz)		1	5	1	5	2*
平均電力 (mW)		20	75	5	20	2
パルスエネルギー(μJ)		20	15	5	4	1
パルス幅(ps)		2500		2000年		1500
電力安定性 (8 時間)		±3%
ビームプロファイル		TEM00
ビーム全発散 (代表値、mrad)	水平 @1/e²	9	10	7	8	6
	垂直 @1/e²	9	10	7	8	6
偏光度		>100:1
システムパラメータ
供給電源電圧		AC100～240V、50/60Hz
制御インターフェース		RS232、USB
消費電力(W)		≤15	≤30	≤15	≤30	≤25
動力寸法（W×H×L、mm）		168×88×140
レーザーヘッド寸法 (W×H×L、mm)		45×30×120
動作温度(℃)		15-35
保存温度(℃)		0-60

1.9 STXL-J シリーズ 1ns マイクロチップ レーザー

アプリケーション:

• 材料微細加工
• スペクトル解析
• ライダー
• ポンプ源
• 生物医学

主な特徴:

• パルス幅は1nsまで
• シングルパルスエネルギー最大100μJ
• 最大2kHzの繰り返しレート
• 空間モード TEM00

光学パラメータ
波長(nm)		1030		515		343			257
繰り返し周波数 (kHz)		1	2	1	2	0.2*	1*	2*	1*	2*
平均電力 (mW)		100	160	40	60	6	20	30	8	10
パルスエネルギー(μJ)		100	80	40	30	30	20	15	8	5
パルス幅(ps)		1000		900		800			800
電力安定性 (8 時間)		±3%
ビームプロファイル		TEM00
ビーム全発散 (代表値、mrad)	水平 @1/e²	6	8	4	5	3	3	4	2	3
	垂直 @1/e²	6	8	4	5	3	3	4	2	3
偏光度		>100:1
システムパラメータ
供給電源電圧		AC100～240V、50/60Hz
制御インターフェース		RS232、USB
消費電力(W)		≤15	≤25	≤15	≤25	≤15	≤15	≤25	≤15	≤25
動力寸法（W×H×L、mm）		168×88×140
レーザーヘッド寸法 (W×H×L、mm)		45×30×120
動作温度(℃)		15-35
保存温度(℃)		0-60

1.10 STXL-L シリーズ 2.5ns マイクロチップ レーザー

STXL-Lシリーズ マイクロチップレーザーは、安定した出力エネルギー、高いピークパワー、優れたビーム品質を備え、当社が独自に開発した小型、経済的、信頼性の高い半導体励起（ダイオード励起）パッシブQスイッチ（パッシブQスイッチ）固体レーザーです。モノリシック レーザー キャビティは永久的に位置合わせされているため、非常に安定しています。このシステムは内部トリガーと外部トリガーをサポートしています。このシリーズの製品には、1319nm と 660nm の 2 つの波長が含まれています。パルス持続時間(パルス幅)は2500ps(2.5ns)まで下げることができます。さまざまなモデルが最大 2kHz の繰り返し率で動作し、平均電力範囲は 10mW ～ 80mW です。信頼性が高く堅牢なマイクロチップ設計は、高度な OEM 産業用途に最適です。

アプリケーション:

• 光力学療法
• 環境モニタリング
• レーザーリモートセンシング
• ライダー
• 分光法
• レーザーディスプレイ

主な特徴:

• 2.5nsまでのパルス幅
• シングルパルスエネルギー最大50μJ
• 最大2kHzの繰り返しレート
• 空間モード TEM00
• 密閉パッケージ、高信頼性

光学パラメータ
波長(nm)		1319		660
繰り返し周波数 (kHz)		0.1*	1*	0.1*	1*
平均電力 (mW)		8	50	1	6
パルスエネルギー(μJ)		80	50	10	6
パルス幅(ps)		2500		2000年
電力安定性 (8 時間)		±3%
ビームプロファイル		TEM00
ビーム全発散 (代表値、mrad)	水平 @1/e²	10		6
	垂直 @1/e²	10		6
偏光度		>100:1
システムパラメータ
供給電源電圧		AC100～240V、50/60Hz
制御インターフェース		RS232、USB
消費電力(W)		≤20	≤45	≤20	≤45
動力寸法（W×H×L、mm）		168×88×140
レーザーヘッド寸法 (W×H×L、mm)		45×30×120
動作温度(℃)		15-35
保存温度(℃)		0-60

1.11 STXL-O シリーズ エネルギー調整可能なファイバーピグテール付きマイクロチップレーザー

STXL-Oシリーズのサブナノ秒ファイバーピグテール付きマイクロチップレーザーは、エネルギー調整用の統合電子制御モジュール、光検出器モジュール、および200um 0.22NAファイバーを備えたレーザードライブボードで構成されています。この超小型レーザーはプラグアンドプレイで、さまざまな用途に理想的な光源です。

アプリケーション:

• レーザー彫刻
• レーザー誘起破壊
• 分光法 (LIBS)
• レーザーフォトルミネッセンス
• レーザーマーキング
• レーザーキャプチャマイクロダイセクション
• レーザー誘起蛍光 (LIF)
• レーザー質量分析
• 紫外線顕微鏡検査
• ラマン分光法
• ライダー
• 薄膜のスクライブと加工
• 半導体検査
• 光音響イメージング
• レーザー点火プラグ
• レーザーリモートセンシング

主な特徴:

• パルス幅 <1ns
• 繰り返しレートは1～200Hzで可変
• PC制御でエネルギー調整可能
• 時間ジッター < 00ps のフォトダイオード出力信号
• 密閉パッケージ、高信頼性
• プラグアンドプレイ、PC 制御ソフトウェアを含む

光学パラメータ
波長(nm)	1064	532	355	266
繰り返し周波数(Hz)	1-200
最大。エネルギー @ ファイバ結合出力 (μJ)	50	25	25	10
パルス幅 (ns)	≤1
エネルギー安定性 (RMS)	≤3%
出力エネルギーの調整精度	≤2%
分極	≥100:1
ファイバ	200μm/0.22NA
システムパラメータ
供給電源電圧	DC24V
変調入力	TTL 0-5V、SMB入力
制御インターフェース	RS-232
ピーク消費電力(W)	<20
平均消費電力(W)	<10
レーザー寸法 (W×H×L、mm)	82×79×250
動作温度(℃)	10-40
保存温度(℃)	-10-60

1.12 STXL-O シリーズ エネルギー調整可能な自由空間マイクロチップ レーザー

STXL-O シリーズは、自由空間出力を備えたエネルギー調整可能なサブナノ秒マイクロチップ レーザーで、エネルギー調整用の統合電子制御モジュール、光検出器モジュール、レーザー駆動ボードで構成されています。このレーザーは、コンパクトな設計、プラグアンドプレイ、ビーム発散が 2mrad 未満のフリースペース出力を備えています。

アプリケーション:

• レーザー彫刻
• レーザー誘起破壊
• 分光法 (LIBS)
• レーザーフォトルミネッセンス
• レーザーマーキング
• レーザーキャプチャマイクロダイセクション
• レーザー誘起蛍光 (LIF)
• レーザー質量分析
• 紫外線顕微鏡検査
• ラマン分光法
• ライダー
• 薄膜のスクライブと加工
• 半導体検査
• 光音響イメージング
• レーザー点火プラグ
• レーザーリモートセンシング

主な特徴:

• パルス幅 <1ns
• 繰り返しレートは1～200Hzで可変
• PC制御でエネルギー調整可能
• 時間ジッター <100ps のフォトダイオード出力信号
• 密閉パッケージ、高信頼性
• プラグアンドプレイ、PC 制御ソフトウェアを含む

光学パラメータ
波長(nm)		1064	532	355	266
繰り返し周波数(Hz)		1-200
最大。エネルギー @ 自由空間出力 (μJ)		60	30	25	15
パルス幅 (ns)		≤1
エネルギー安定性 (RMS)		≤3%
出力エネルギーの調整精度		≤2%
ビームプロファイル（自由空間出力）		TEM00
全角発散 Typ.（ムラド）	水平 @1/e²	≤2
	垂直 @1/e²	≤2
分極		≥100:1
システムパラメータ
供給電源電圧		DC24V
変調入力		TTL 0-5V、SMB入力
制御インターフェース		RS-232
ピーク消費電力(W)		<20
平均消費電力(W)		<10
レーザー寸法 (W×H×L、mm)		82×79×190
動作温度(℃)		10-40
保存温度(℃)		0-60

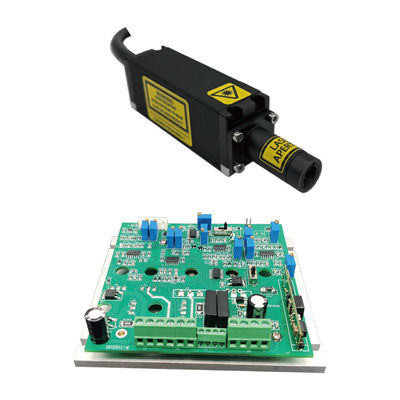

1.13 STXL-M シリーズ マイクロチップ レーザー

STXL-M シリーズ マイクロチップ レーザーは、受動的 Q スイッチ ダイオード励起固体レーザーであり、高エネルギー、優れた価値、低消費電力を特徴としています。ダイオード励起モジュールとレーザー結晶の統合設計により、コンパクトさが実現します。また、このレーザーには水冷は必要ありません。このシリーズには、LIBS やレーザー アブレーションなどのアプリケーション向けの OEM 制御または PD 信号用の小型ドライブ ボードも用意されており、取り付けと統合が簡単で、ハンドヘルド デバイスに適しています。

アプリケーション:

• レーザーアブレーション
• レーザー誘起破壊
• 分光法 (LIBS)

主な特徴:

• パルス幅 <7ns
• パルスエネルギー最大20mJ
• PD内蔵、PD用ドライブボードも用意
• コンパクトなサイズで水冷不要
• ハンドヘルドデバイスに最適
• 費用対効果の高い

光学パラメータ
波長(nm)		1064
繰り返し周波数(Hz)		10
パルスエネルギー(mJ)		>10
パルス幅 (ns)		<10
電力安定性 (RMS)		<1.5%
ポンプパルス幅(μs)		≤250
全角発散 Typ.（ムラド）	水平 @1/e²	3
	垂直 @1/e²	3
冷却方法		空冷
レーザー寸法 (W×H×L、mm)		17×16.1×58.5 (カスタマイズ可能)
動作温度(℃)		15-35
保存温度(℃)		0-60
ドライバーパラメータ
供給電源電圧		DC24V
制御インターフェース		J30J-15T
消費電力(W)		15W(最大)
※ドライブ基板寸法（W×H×L、mm）		90×35×120
トリガーモード		トリガーイン/アウト
PDドライバーパラメータ
供給電源電圧		DC5V
トリガー出力		SMAコネクタ
出力レベル		3V@50Ω
ドライブボード寸法 (W×H×L、mm)		39×10×86(カスタマイズ可能)

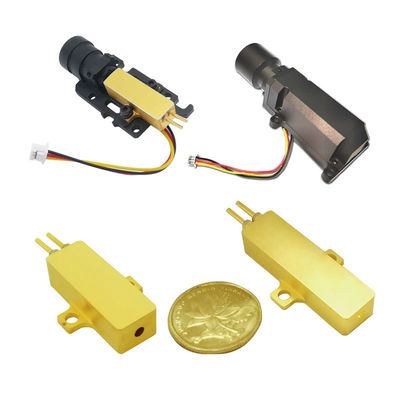

2. STXLシリーズ Er:glassレーザー

1535nm アイセーフ レーザーは、Er:glass をベースとした超小型のダイオード励起マイクロチップ レーザーです。レーザーダイオードパッケージング技術を利用したこのレーザーの出力エネルギーは最大1000uJで、半径500m～20km以内のターゲットを検出することが可能で、コンパクトなアイセーフレンジファインダーに広く使用されています。

2.1 STXL 1535nm エルビウムガラスレーザーモジュール（ビームエキスパンダ付き）

ビームエキスパンダー付き1535nmエルビウムガラスレーザーモジュールは、当社が独自に開発したエルビウムガラスマイクロチップレーザー、ビームエキスパンダー、光検出器（PIN）で構成される統合レーザーモジュールで、レーザー測距、レーザーリモートセンシング、ライダーおよびその他のアプリケーションで専門的に使用されています。STXL-1535-25X シリーズのレーザー モジュールは、発散角 0.5mard で 1535nm で 100 ～ 300μJ を供給し、小型、高信頼性、幅広い温度動作の特徴を持つ PD 出力信号を提供するように仕様化されています。

アプリケーション:

• レーザー測距
• レーザーリモートセンシング
• ライダー

主な特徴:

• 1535nm、目に安全
• 統合PD
• 発散角0.5mrad
• コンパクトな構造
• 高い安定性

光学パラメータ
波長(nm)	1535年
繰り返し周波数(Hz)	10
パルスエネルギー(mJ)	100	200	300
パルス幅 (ns)	5
ポンプパルス持続時間 (ms)	≤2	≤2	≤2.5
ビーム径(mm)	7.5	8	8.5
ビーム全発散 Typ.（ムラド）	0.55	0.5	0.45
倍率	25倍
システムパラメータ
動作電流(A)	8	10	12
動作電圧(V)	1.8
振動	5Hz、2.5g
ショック	アキシャル 100g、1ms
使用温度(℃)	-40～65
保存温度(℃)	-55～80
保管相対湿度	≤85%
動作寿命(H)	≥5000

2.2 STXL ハイピークパワー 1535nm エルビウムガラスレーザーモジュール (ビームエキスパンダー付き)

ビームエキスパンダー付き高ピークパワー1535nmエルビウムガラスレーザーモジュールは、当社が独自に開発した高エネルギーエルビウムガラスマイクロチップレーザー、ビームエキスパンダー、光検出器（PIN）で構成される統合レーザーモジュールで、レーザー測距、レーザーリモートセンシング、 LIDAR およびその他のアプリケーション。STXL-1535-30X シリーズのレーザーモジュールは、1535nm で 500μJ-1mJ の高いピークパワーを 0.3mard 未満の発散角で供給し、小型、高信頼性、広帯域の特性を備えた PD 出力信号を提供するように仕様化されています。温度操作。

アプリケーション:

• レーザー測距
• レーザーリモートセンシング
• ライダー

主な特徴:

• 1535nm、アイセーフ
• 高いピーク電力
• 発散角 <0.3mrad
• 統合PD
• コンパクトな構造
• 高い安定性

光学パラメータ
波長(nm)	1535年
繰り返し周波数(Hz)	10	5
出力電力(μJ)	500	1000
パルス幅 (ns)	6	7
ポンプパルス持続時間 (ms)	≤2.5	≤2.5
ビーム径(mm)	14	16
ビーム全発散率 Typ.(mrad)	0.28	0.25
倍率	30倍
システムパラメータ
動作電流(A)	20	30
動作電圧(V)	1.8
振動	5Hz、2.5g
ショック	アキシャル 100g、1ms
使用温度(℃)	-40～65
保存温度(℃)	-55～80
保管相対湿度	≤85%
動作寿命(H)	≥5000

2.3 STXL 1535nm 100~300μJ PIN 付きマイクロチップレーザー

光検出器 (PIN) を備えた当社の 1535nm マイクロチップ レーザー モジュールは、目に安全な波長領域で動作し、レーザー測距や LiDAR などのアプリケーションで大きな利点があります。このシリーズのレーザー モジュールには統合光検出器 (PIN) が装備されており、PD 出力信号、テール パルスなし、安定したパルス エネルギー、優れたビーム プロファイルを提供します。ダイオード励起モジュールとレーザー結晶の統合設計により、コンパクトなサイズにより設置と統合が容易になります。

アプリケーション:

• レーザー距離計
• 気象レーダー

主な特徴:

• 統合された PIN、PD 出力信号を提供
• パッシブQスイッチ、Er:glass
• 目に安全
• 非常に軽い

光学パラメータ
波長(nm)	1535年
パルスエネルギー(μJ)	100	200	300
パルス幅 (ns)	≤5
繰り返し周波数(Hz)	10
動作電流(A)	8	10	12
PIN振幅(V@50Ω抵抗)	2-3
ビーム全発散率 Typ.(mrad)	10		8
ビームプロファイル	TEM00
重量(g)	8		10
寸法（幅×高さ×奥行き、mm）	21x8x7		25×8×7
動作温度(℃)	-40～65
保存温度(℃)	-55～80

2.4 STXL 高繰り返しレート 1535nm マイクロチップ レーザー モジュール (PIN 付き)

光検出器 (PIN) を備えた高繰り返し率 1535nm マイクロチップ レーザー モジュールは、1 ～ 10kHz で動作する Er: ガラス製アイセーフ レーザーです。このシリーズのレーザー モジュールには統合型光検出器 (PIN) が装備されており、PD 出力信号を提供できます。半導体レーザーのパッケージング技術を活用したこれらのレーザーは、コンパクトなサイズ、十分な性能安定性、優れたビーム品質を備えています。

アプリケーション:

• レーザー測距
• レーザーリモートセンシング
• ライダー

主な特徴:

• 統合された PIN、PD 出力信号を提供
• パッシブQスイッチ、Er:glass
• 目に安全
• 幅広い温度動作

波長(nm)	1535年
パルスエネルギー(μJ)	40	20	10	5
パルス幅 (ns)	≤5	≤6	≤8	≤10
繰り返し周波数 (kHz)	1	2.5	5	10
動作電流(A)	5
PIN振幅(V@50Ω抵抗)	2
ビーム全発散 (代表値、mrad)	≤16	≤17	≤18	≤20
ビームプロファイル	TEM00
重量(g)	7
寸法（幅×高さ×奥行き、mm）	21x8x7
動作温度(℃)	-40～65
保存温度(℃)	-55～80

ビームエキスパンダ付き2.5 STXL高繰り返し率1535nmエルビウムガラスレーザーモジュール

ビームエキスパンダー付き高繰り返し率1535nmエルビウムガラスレーザーモジュールは、当社が独自に開発した高繰り返し率エルビウムガラスマイクロチップレーザー、ビームエキスパンダー、光検出器（PIN）で構成される統合型レーザーモジュールで、レーザー測距、高度計、ライダーなどで専門的に使用されています。他のアプリケーション。STXL-1535-40X シリーズのレーザーモジュールは、1 ～ 10kHz の高い繰り返し率と小さな発散角で 1535nm で 5 ～ 40μJ を供給するように仕様化されており、小型、高信頼性、広帯域の特性を備えた PD 出力信号を提供します。温度操作。

アプリケーション:

• レーザー測距
• レーザーリモートセンシング
• ライダー

主な特徴:

• 1535nm、目に安全
• 高い繰り返し率
• 発散角 <0.5mrad
• 統合PD
• コンパクトな構造
• 高信頼性

光学パラメータ
波長(nm)	1535年
繰り返し周波数 (kHz)	1	2.5	5	10
出力電力(μJ)	40	20	10	5
パルス幅 (ns)	5	6	8	10
ビーム径(mm)	12	12	12	12
ビーム全発散 Typ.（ムラド）	0.4	0.4	0.45	0.45
倍率	40倍
システムパラメータ
動作電流(A)	6
動作電圧(V)	1.8
振動	5Hz、2.5g
ショック	アキシャル 100g、1ms
使用温度(℃)	-40～65
保存温度(℃)	-55～80
保管相対湿度	≤85%
動作寿命(H)	≥5000

2.6 STXL-F シリーズ マイクロチップ レーザー

Er:glass アイセーフ レーザーは、当社が独自に開発したダイオード励起、水を含まない受動的 Q スイッチ レーザーであり、高いピーク パワー、短いパルス幅 (パルス幅)、および回折限界ビーム品質とアイセーフ波長動作を組み合わせています。比類のないサイズ、重量、パワーを実現します。当社のアイセーフ DPSS レーザーは 1535nm で動作します。これらのレーザーは、1535nm レーザーと呼ばれるだけでなく、1540nm レーザー、1534nm レーザー、1.54um レーザー、または 1.54μm レーザーとも呼ばれ、距離計の発光光源として広く使用されています。この波長では、ビーム出力や品質を犠牲にすることなく、目に安全なレーザー測距システムを簡単に構成できます。これにより、顧客にとってレーザー測距アプリケーションがより安全になります。これらのレーザーのほとんどは、-40℃ ～ 60℃の広い温度範囲で動作し、寿命は 6,000 万ショットを超えます。

アプリケーション:

• ライダー
• レーザー測距

主な特徴:

• 1535nm、目に安全
• パルス幅は5nsまで
• シングルパルスエネルギー最大400μJ
• 最大1kHzの繰り返しレート

光学パラメータ
波長(nm)		1535年
繰り返し周波数 (kHz)		0.01	0.01	0.01	0.01	0.005	0.005	1	2.5	5	10
パルスエネルギー(μJ)		100	200	300	500	700	1000	40	20	10	5
パルス幅 (ns)		≤5	≤5	≤5	≤6	≤7	≤7	≤5	≤6	≤8	≤10
電力安定性 (8 時間)		3%
ビームプロファイル		TEM00
全角発散 Typ.（ムラド）	水平 @1/e²	≤12	≤10	≤10	≤8	≤7	≤7	≤16	≤17	≤18	≤20
	垂直 @1/e²	≤12	≤10	≤10	≤8	≤7	≤7	≤16	≤17	≤18	≤18
システムパラメータ
供給電源電圧		AC100～240V、50/60Hz
変調入力		TTL0-5V、SMA入力
制御インターフェース		RS232、USB
消費電力(W)		≤3				≤7
動力寸法（W×H×L、mm）		168×88×140
レーザーヘッド寸法 (W×H×L、mm)		45×30×120
動作温度(℃)		15-35
保存温度(℃)		0-60

2.7 STXL 高繰り返しレート 1535nm マイクロチップ レーザー モジュール

Er:glass アイセーフ レーザーは、当社が独自に開発したダイオード励起、水を含まない受動的 Q スイッチ レーザーであり、高いピーク パワー、短いパルス幅 (パルス幅)、および回折限界ビーム品質とアイセーフ波長動作を組み合わせています。比類のないサイズ、重量、パワーを実現します。当社のアイセーフ DPSS レーザーは 1535nm で動作します。これらのレーザーは、1535nm レーザーと呼ばれるだけでなく、1540nm レーザー、1534nm レーザー、1.54um レーザー、または 1.54μm レーザーとも呼ばれ、距離計の発光光源として広く使用されています。この波長では、ビーム出力や品質を犠牲にすることなく、目に安全なレーザー測距システムを簡単に構成できます。これにより、顧客にとってレーザー測距アプリケーションがより安全になります。これらのレーザーのほとんどは、-40℃ ～ 60℃の広い温度範囲で動作し、寿命は 6,000 万ショットを超えます。

アプリケーション:

• 障害物回避レーダー
• 気象レーダー
• レーザー距離計

主な特徴:

• パッシブQスイッチ、Er:glass
• 目に安全
• 非常に軽い（約10g）
• 広い使用温度範囲

波長(nm)	1535年
パルスエネルギー(μJ)	40	20	10	5
繰り返し周波数 (kHz)	1	2.5	5	10
パルス幅 (ns)	≤5	≤6	≤8	≤10
動作電流(A)	5
動作電圧(V)	2
ビーム径(mm)	0.3
ビーム全発散 (代表値、mrad)	≤16	≤17	≤18	≤20
ビームポインティング	< 0.2°
ビームプロファイル	TEM00
重量(g)	≤10
寸法（幅×高さ×奥行き、mm）	21x8x7
動作温度(℃)	-40～65
保存温度(℃)	-55～80

2.8 STXL 100~300μJ 1535nm マイクロチップレーザーモジュール

Er:glass アイセーフ レーザーは、ダイオード励起、水を含まない受動的 Q スイッチ レーザーで、高いピークパワー、短いパルス幅 (パルス幅)、および回折限界ビーム品質を備えたアイセーフ波長動作を組み合わせて、比類のないサイズと重量を実現します。そして力。当社のアイセーフ DPSS レーザーは 1535nm で動作します。これらのレーザーは、1535nm レーザーと呼ばれるだけでなく、1540nm レーザー、1534nm レーザー、1.54um レーザー、または 1.54μm レーザーとも呼ばれ、距離計の発光光源として広く使用されています。この波長では、ビーム出力や品質を犠牲にすることなく、目に安全なレーザー測距システムを簡単に構成できます。これにより、顧客にとってレーザー測距アプリケーションがより安全になります。これらのレーザーのほとんどは、-40℃ ～ 60℃の広い温度範囲で動作し、寿命は 6,000 万ショットを超えます。

アプリケーション:

• レーザー距離計
• 気象レーダー

主な特徴:

• パッシブQスイッチ、Er:glass
• 目に安全
• 非常に軽い
• 超コンパクト設計
• 広い使用温度範囲

波長(nm)	1535年
パルスエネルギー(μJ)	100	200	300
パルス幅 (ns)	≤5
繰り返し周波数(Hz)	10
動作電流(A)	7	10	12
ビーム全発散 (代表値、mrad)	10
ビームプロファイル	TEM00
重量(g)	7	10	12
寸法（幅×高さ×奥行き、mm）	21x8x7		25×8×7
動作温度(℃)	-40～65
保存温度(℃)	-55～80

2.9 STXL 高エネルギー 1535nm マイクロチップ レーザー モジュール

Er:glass アイセーフ レーザーは、ダイオード励起、水を含まない受動的 Q スイッチ レーザーで、高いピークパワー、短いパルス幅 (パルス幅)、および回折限界ビーム品質を備えたアイセーフ波長動作を組み合わせて、比類のないサイズと重量を実現します。そして力。当社のアイセーフ DPSS レーザーは 1535nm で動作します。これらのレーザーは、1535nm レーザーと呼ばれるだけでなく、1540nm レーザー、1534nm レーザー、1.54um レーザー、または 1.54μm レーザーとも呼ばれ、距離計の発光光源として広く使用されています。この波長では、ビーム出力や品質を犠牲にすることなく、目に安全なレーザー測距システムを簡単に構成できます。これにより、顧客にとってレーザー測距アプリケーションがより安全になります。これらのレーザーのほとんどは、-40℃ ～ 60℃の広い温度範囲で動作し、寿命は 6,000 万ショットを超えます。

アプリケーション:

• レーザー距離計
• 高度計
• ライブラリ

主な特徴:

• ピーク電力 >150kW
• 目に安全
• 温度管理なし
• 低い動作電流
• コンパクトサイズ

波長(nm)	1535年
パルスエネルギー(μJ)	800	1000
パルス幅 (ns)	≤7	≤8
繰り返し周波数(Hz)	10	5
動作電流(A)	30
ビーム全発散 (代表値、mrad)	≤7
ビームプロファイル	TEM00
重量(g)	20
寸法（幅×高さ×奥行き、mm）	38×9×7.7
動作温度(℃)	-40～65
保存温度(℃)	-55～80

2.10 STXL 500μJ 高エネルギー 1535nm マイクロチップ レーザー モジュール

Er:glass アイセーフ レーザーは、ダイオード励起、水を含まない受動的 Q スイッチ レーザーで、高いピークパワー、短いパルス幅 (パルス幅)、および回折限界ビーム品質を備えたアイセーフ波長動作を組み合わせて、比類のないサイズと重量を実現します。そして力。当社のアイセーフ DPSS レーザーは 1535nm で動作します。これらのレーザーは、1535nm レーザーと呼ばれるだけでなく、1540nm レーザー、1534nm レーザー、1.54um レーザー、または 1.54μm レーザーとも呼ばれ、距離計の発光光源として広く使用されています。この波長では、ビーム出力や品質を犠牲にすることなく、目に安全なレーザー測距システムを簡単に構成できます。これにより、顧客にとってレーザー測距アプリケーションがより安全になります。これらのレーザーのほとんどは、-40℃ ～ 60℃の広い温度範囲で動作し、寿命は 6,000 万ショットを超えます。

アプリケーション:

• レーザー距離計
• 気象レーダー

主な特徴:

• パッシブQスイッチ、Er:glass
• 目に安全
• 非常に軽い
• 超コンパクト設計
• 広い使用温度範囲

波長(nm)	1535年
パルスエネルギー(μJ)	500
パルス幅 (ns)	≤6
繰り返し周波数(Hz)	10
動作電流(A)	20
ビーム全発散 (代表値、mrad)	6
ビームプロファイル	TEM00
重量(g)	13
寸法（幅×高さ×奥行き、mm）	32×8×7
動作温度(℃)	-40～65
保存温度(℃)	-55～80

3. STXL-H シリーズ 300ps シングル縦モード マイクロチップ レーザー

STXL-H シリーズ シングル縦モード (SLM) マイクロチップ レーザーは、安定した出力エネルギー、高いピーク パワー、優れたビーム品質を備えた、コンパクトで経済的かつ信頼性の高い半導体励起 (ダイオード励起) パッシブ Q スイッチ (受動的 Q スイッチ) ソリッド ステート レーザーです。モノリシック レーザー キャビティは永久的に位置合わせされているため、非常に安定しています。このシステムは内部トリガーと外部トリガーをサポートしています。このシリーズの製品は、長寿命の単一縦モード 1064nm、532nm、355nm、266nm、および 213nm 放射を生成します。パルス持続時間 (パルス幅) は 300ps (0.3ns) まで下げることができます。さまざまなモデルが最大 50kHz の繰り返し率で動作し、平均電力範囲は 2mW ～ 100mW です。信頼性が高く堅牢なマイクロチップ設計は、高度な OEM 産業用途に最適です。

アプリケーション:

• シードレーザー
• 微細加工
• ラマン分光法
• レーザー測距
• レーザー誘起蛍光 (LIF)
• レーザー超音波イメージング
• 飛行時間型質量分析計 (TOFMS)
• フォトリソグラフィー

主な特徴:

• パルス幅を300psまで低減
• 高いエネルギー安定性
• 最大100kHzの繰り返しレート
• 空間モード TEM00
• 分極安定性

光学パラメータ
波長(nm)		1064				532
繰り返し周波数 (kHz)		20	50	100		20	50	100
平均電力 (mW)		60	100	100		30	50	30
パルスエネルギー(μJ)		3	2	1		1.5	1	0.3
パルス幅(ps)		350		500		300		450
電力安定性 (8 時間)		±3%
ビームプロファイル		TEM00
ビーム全発散 (代表値、mrad)	水平 @1/e²	20		30		16		25
	垂直 @1/e²	20		30		16		25
偏光度		>100:1
システムパラメータ
供給電源電圧		AC100～240V、50/60Hz
制御インターフェース		RS232、USB
消費電力(W)		≤35	≤40		≤40	≤35	≤40		≤40
動力寸法（W×H×L、mm）		168×88×140
レーザーヘッド寸法 (W×H×L、mm)		45×30×120
動作温度(℃)		15-35
保存温度(℃)		0-60

SLY シリーズ エルビウムドープガラスレーザー

当社の SLY シリーズ エルビウムドープ ガラス レーザーは人間の目の安全範囲内で使用でき、制御が容易で効率が高く、長寿命です。これらのレーザーは、1535 および 1537nm のさまざまな波長で利用できます。

特徴：

• 人間の目の安全性
• 小型軽量
• 高い光電変換効率
• 過酷な動作環境に適応する

アプリケーション:

• レーザー測距
• ライダー
• レーザー通信

1. A1 シリーズ Er ガラス レーザー SLY-1535-xxx-A1

パラメーター	SLY-1535-100-A1	SLY-1535-200-A1	SLY-1535-300-A1	SLY-1535-400-A1
波長	1535nm
パルス幅 (FWHM)	3ns～6ns
パルスエネルギー (μJ)	100	200	300	400
ピーク電力 (kw)	25	50	70	80
エネルギーの安定性	≤5%
ビーム発散角	≤12mrad
動作電圧	2V
動作電流(A)	7	12	12	14
動作周波数	1Hz～10Hz
パルス幅	1ms～2.5ms
作業温度	-40℃～60℃
保管温度	-50℃～70℃
一生	1000万回
重さ	<10g

SLY-1535-xxx-A1 の寸法:

述べる：

xxx: パルスエネルギー (μJ)

2. A3 シリーズ Er ガラス レーザー SLY-1535-xxx-A3

パラメーター	SLY-1535-100-A3	SLY-1535-200-A3	SLY-1535-300-A3	SLY-1535-400-A3
波長	1535nm
パルス幅 (FWHM)	3ns～6ns
パルスエネルギー (μJ)	100	200	300	400
ピーク電力 (kw)	25	50	70	80
エネルギーの安定性	≤5%
ビーム発散角	≤12mrad
動作電圧	2V
動作電流(A)	7	12	12	14
動作周波数	1Hz～10Hz
パルス幅	1ms～2.5ms
作業温度	-40℃～60℃
保管温度	-50℃～70℃
一生	1000万回
重さ	<10g

SLY-1535-xxx-A3 の寸法:

述べる：

xxx: パルスエネルギー (μJ)

3. A4 シリーズ Er ガラス レーザー SLY-1535-xxx-A4

パラメーター	SLY-1535-100-A4	SLY-1535-200-A4	SLY-1535-300-A4	SLY-1535-400-A4
波長	1535nm
パルス幅 (FWHM)	3ns～6ns
パルスエネルギー (μJ)	100	200	300	400
ピーク電力 (kw)	25	50	70	80
エネルギーの安定性	≤5%
ビーム発散角	≤0.5mrad
動作電圧	2V
動作電流(A)	7	12	12	14
動作周波数	1Hz～10Hz
パルス幅	1ms～2.5ms
作業温度	-40℃～60℃
保管温度	-50℃～70℃
一生	1000万回
重さ	<20g

SLY-1535-xxx-A4 の寸法:

述べる：

xxx: パルスエネルギー (μJ)

4. A5 シリーズ Er ガラス レーザー SLY-1535-xxx-A5

パラメーター	SLY-1535-100-A5	SLY-1535-200-A5	SLY-1535-300-A5	SLY-1535-400-A5
波長	1535nm
パルス幅 (FWHM)	3ns～6ns
パルスエネルギー (μJ)	100	200	300	400
ピーク電力 (kw)	25	50	70	80
エネルギーの安定性	≤5%
ビーム発散角	≤0.5mrad
動作電圧	2V
動作電流(A)	7	12	12	14
動作周波数	1Hz～10Hz
パルス幅	1ms～2.5ms
作業温度	-40℃～60℃
保管温度	-50℃～70℃
一生	1000万回
重さ	<20g

SLY-1535-xxx-A5 の寸法:

述べる：

xxx: パルスエネルギー (μJ)

5. A6 シリーズ Er ガラス レーザー SLY-1535-40-A6

パラメーター	SLY-1535-40-A6
波長	1535nm
パルス幅 (FWHM)	3ns～5ns
パルスエネルギー (μJ)	40
ピーク電力 (kw)	10
エネルギーの安定性	≤5%
ビーム発散角	≤0.5mrad
動作電圧	2V
動作電流(A)	3
動作周波数	10000Hz
パルス幅	0.2ms～0.4ms
作業温度	-40℃～60℃
保管温度	-50℃～70℃
一生	1000万回
重さ	<20g

SLY-1535-40-A6 の寸法:

6. A8 シリーズ Er ガラス レーザー SLY-1535-2000-A8

パラメーター	SLY-1535-2000-A8
波長	1535nm
パルス幅 (FWHM)	10ns～15ns
パルスエネルギー (μJ)	2000年
ピーク電力 (kw)	150
エネルギーの安定性	≤5%
ビーム発散角	≤4mrad
動作電圧	<4V
動作電流(A)	70
動作周波数	1Hz～5Hz
パルス幅	3ms～5ms
作業温度	-40℃～60℃
保管温度	-55℃～75℃
一生	1000万回
重さ	80g未満

SLY-1535-2000-A8 の寸法:

7. C1 シリーズ Er ガラスレーザー SLY-1535-500-C1

パラメーター	SLY-1535-500-C1
波長	1535nm
パルス幅 (FWHM)	4ns～6ns
パルスエネルギー (μJ)	500
ピーク電力 (kw)	100
エネルギーの安定性	≤5%
ビーム発散角	≤12mrad
動作電圧	2V
動作電流(A)	15
動作周波数	1Hz～5Hz
パルス幅	1ms～2.5ms
作業温度	-40℃～60℃
保管温度	-50℃～70℃
一生	1000万回
重さ	<20g

SLY-1535-500-C1の寸法:

8. C2 シリーズ Er ガラス レーザー SLY-1535-40-C2

パラメーター	SLY-1535-40-C2
波長	1535nm
パルス幅 (FWHM)	3ns～4ns
パルスエネルギー (μJ)	40
ピーク電力 (kw)	10
エネルギーの安定性	≤5%
ビーム発散角	≤15mrad
動作電圧	2V
動作電流(A)	3
動作周波数	1000Hz
パルス幅	0.2ms～0.4ms
作業温度	-40℃～60℃
保管温度	-50℃～70℃
一生	1000万回
重さ	<10g

SLY-1535-40-C2の寸法:

9. C3 シリーズ Er ガラス レーザー SLY-1535-xxx-C3

パラメーター	SLY-1535-100-C3	SLY-1535-200-C3	SLY-1535-300-C3	SLY-1535-400-C3
波長	1535nm
パルス幅 (FWHM)	≤12ns
パルスエネルギー (μJ)	100	200	300	400
ピーク電力 (kw)	25	50	70	80
エネルギーの安定性	≤5%
ビーム発散角	≤0.5mrad
動作電圧	2V
動作電流(A)	7	12	12	14
動作周波数	1Hz～10Hz
パルス幅	1ms～2.5ms
作業温度	-50℃～70℃
保管温度	-55℃～75℃
一生	1000万回
重さ	<15g

SLY-1535-xxx-C3 の寸法:

述べる：

xxx: パルスエネルギー (μJ)

10. C7 シリーズ Er ガラス レーザー SLY-1535-40-C7

パラメーター	SLY-1535-40-C7
波長	1535nm
パルス幅 (FWHM)	3ns～5ns
パルスエネルギー (μJ)	40
ピーク電力 (kw)	10
エネルギーの安定性	≤5%
ビーム発散角	≤0.5mrad
動作電圧	2V
動作電流(A)	3
動作周波数	1000Hz
パルス幅	0.2ms～0.4ms
作業温度	-40℃～60℃
保管温度	-50℃～70℃
一生	1000万回
重さ	30g未満

SLY-1535-40-C7の寸法:

11. C7 シリーズ Er ガラス レーザー SLY-1537-500-C9

パラメーター	SLY-1537-500-C9
波長	1537nm
パルス幅 (FWHM)	4ns～7ns
パルスエネルギー (μJ)	500
ピーク電力 (kw)	10
エネルギーの安定性	≤5%
ビーム発散角	≤5mrad
動作電圧	4V
動作電流(A)	20
繰り返し周波数	10Hz
作業温度	-40℃～60℃
保管温度	-55℃～75℃
一生	1000万回
重さ	<20g

SLY-1537-500-C9の寸法:

注記：

1. 輸送、保管、使用時には静電気防止対策を講じる必要があります。

2. レーザー ダイオードのピンは、ピン間に短い線を接続して保護する必要があります。

3. 清潔で汚染のないことを保証するレーザーウィンドウ。

4. 作業時はピークやサージを避けるために定電流電源を使用してください。

5. 作業中はレーザーを確実に取り付ける必要があります。

6. 取扱説明書に従ってください。

7.その他ご不明な点がございましたら、お問い合わせください。

SED シリーズ エルビウムドープガラスマイクロチップレーザー

部品番号付けスキーム

シリーズ – 波長 – パルスエネルギー – パルス幅 – その他

例: SED-1535nm-100uJ-3.5ns は、波長 1535nm、パルスエネルギー 120uJ、パルス幅 3.5ns の SED エルビウムドープレーザーです。

1. 100~300 µJ エルビウムドープガラスレーザー、SED-1535nm-xxx-3.5ns

エルビウム ガラス レーザーは、目に安全な 1.54µm の波長で放射し、大気窓内で高いビーム品質を提供します。100 ～ 300 μJ のパルスエネルギーで、目に安全なレーザー測距に適しています。このレーザーは、低消費電力、高ピーク出力、狭いパルス幅、コンパクトなサイズを示し、温度制御を必要としません。安全、効率的、安定した目に安全なレーザー ソリューションであることが証明されています。

技術仕様:

部品番号	SED-1535nm-100uJ-3.5ns	SED-1535nm-200uJ-3.5ns	SED-1535-300uJ-3.5ns
波長	1535nm	1535nm	1535nm
パルスエネルギー (最小/標準)	≧100μJ	≧200μJ	≧300μJ
パルス幅、標準値(半値幅)	3.5ns	3.5ns	3.5ns
パルス繰り返し率	1～20Hz	1～10Hz	1～20Hz
パルスの安定性	10%	10%	10%
スポット径	0.2mm	0.2mm	0.2mm
ビーム発散角	10mrad	10mrad	10mrad
スポットモード	TEM00	TEM00	TEM00
動作温度	-45℃～+65℃	-45℃～+65℃	-45℃～+65℃
保管温度	-55℃～+85℃	-55℃～+85℃	-55℃～+85℃
インパクト	1500G、0.5ms	1500G、0.5ms	1500G、0.5ms
振動	20～2000Hz/20G	20～2000Hz/20G	20～2000Hz/20G
寿命	>5,000万ショット	>5,000万ショット	>5,000万ショット
寸法(mm)	25×8×7	25×8×7	25×8×7
重さ	8g	8g	8g
電圧	2V	2V	2V
現在	6A	12A	12A
パルス幅	≥2ms	≥1.8ms	≥2.5ms

2. 500 µJ エルビウムドープガラスレーザー、SED-1535nm-500uJ-5ns

エルビウム ガラス レーザーは、目に安全な 1.54µm の波長で放射し、大気窓内で高いビーム品質を提供します。500 μJ のパルスエネルギーで、目に安全なレーザー測距に適しています。このレーザーは、低消費電力、高ピーク出力、狭いパルス幅、コンパクトなサイズを示し、温度制御を必要としません。安全、効率的、安定した目に安全なレーザー ソリューションであることが証明されています。

技術仕様:

部品番号	SED-1535nn-500uJ-5ns
波長	1535nm
パルスエネルギー (最小/標準)	≧500μJ
パルス幅、標準値(半値幅)	5ns
パルス繰り返し率	1～10Hz
パルスの安定性	10%
スポット径	0.3mm
ビーム発散角	10mrad
スポットモード	TEM00
動作温度	-45℃～+65℃
保管温度	-55℃～+85℃
インパクト	1500G、0.5ms
振動	20～2000Hz/20G
寿命	>5,000万ショット
寸法(mm)	32×8×7
重さ	10g
電圧	2V
現在	20A
パルス幅	≥2.4ms

3. 2mJ エルビウムドープガラスレーザー、SED-1535nm-2mJ-11ns

このレーザーは、波長 1.54 μm で動作する活性媒体としてエルビウム ガラスを採用しています。高い光電変換効率を実現し、電気エネルギーを効果的にレーザーパワーに変換します。優れた光学性能と出力安定性により、常に2mJを超えるパルスエネルギーを供給します。小型、軽量で科学研究、医療、工業加工など様々な分野で威力を発揮します。

技術仕様:

部品番号	SED-1535nm-2mJ-11ns
波長	1535nm
パルスエネルギー (最小/標準)	≧2mJ
パルス幅、標準値(半値幅)	11ns
パルス繰り返し率	5Hz
パルスの安定性	±5%
スポット径	0.5mm
ビーム発散角	4mrad
スポットモード	TEM00
動作温度	-45℃～+65℃
保管温度	-55℃～+85℃
インパクト	1500G、0.5ms
振動	5～2000Hz/20G
寿命	>5,000万ショット
寸法(mm)	60×34×26
重さ	120g
電圧	5V
現在	65A
パルス幅	≥4ms
