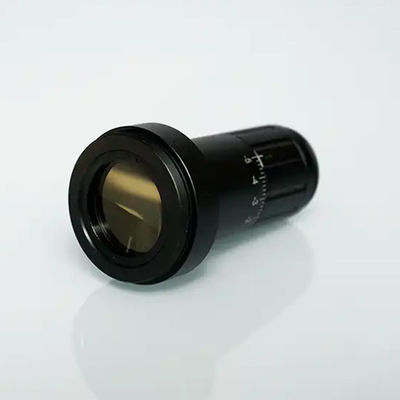

10.6um固定CO2ビームエキスパンダー/10.6um調整可能ビームエキスパンダー

ビームエキスパンダーには、固定式ビームエキスパンダーと調整式ビームエキスパンダーの 2 種類があります。固定ビームエキスパンダーの場合、ビームエキスパンダー内の 2 つのレンズ間の間隔は固定されていますが、調整可能なビームエキスパンダー内の 2 つのレンズ間の間隔は調整可能です。レンズ素材は ZeSe で、赤色光がビームエキスパンダーを通過できるようになります。

当社は、266nm、343-355nm、405nm、633nm、515-545nm、808-980nm、1030-1090nm、155nm、1850-1980nmのさまざまな波長で固定ビームエキスパンダー、ズームビームエキスパンダー、電動ビームエキスパンダーの3種類のビームエキスパンダーを提供しています。 、10.6um。ご要望に応じて、他の波長やカスタム設計のビームエキスパンダも利用可能です。詳細につきましては、お気軽にお問い合わせください。

ビームエキスパンダーに使用されるレンズの仕様は次のとおりです。

• 材質: レーザー波長に応じて、BK7 ファインアニール、溶融シリカおよび ZnSe。

• 直径: -0.1mm

• 厚さ：±0.1mm

• 平面度：/4

• 表面品質: 60-40 スクラッチ-ディグ

• コーティング: HR 誘電体コーティング R > 99%

部品番号の説明: BEST-xxx-yy-T-AA
BEST --- BESTシリーズのビームエキスパンダー、ズームビームエキスパンダー。
xxxx------ レーザー波長: 10.6 は 10.6um、532 は 532nm、633 は 633nm を意味します。
yy -------- 拡大率（倍率）（倍）
T ---------- タイプ: T は調整可能/各種/ズームビームエキスパンダーを意味します。none は固定ビームエキスパンダーを意味します。
AA -------- 特別な目的。
例：

BEST-10.6-3: 10.6um 固定ビームエキスパンダー、3x。
BEST-10.6-3.5T: 10.6um ズームビームエキスパンダ、最大。3.5倍。

表では次の略語を使用する場合があります: WL=波長、MAG=倍率、CA=クリアアパーチャ、CA1=入力クリアアパーチャ、CA2=出力クリアアパーチャ、D1=入力直径、D2=出力直径、L1=全長ビームエキスパンダー、M1=接続または取り付けネジ、D=直径。

(1) 固定ビームエキスパンダー

BEST-W シリーズ CO2 レーザービームエキスパンダー

BEC シリーズ 10.6um 固定ビームエキスパンダー

SEH シリーズ 10.6um 固定ビームエクスパンダ

(2) 調整可能なビームエキスパンダー

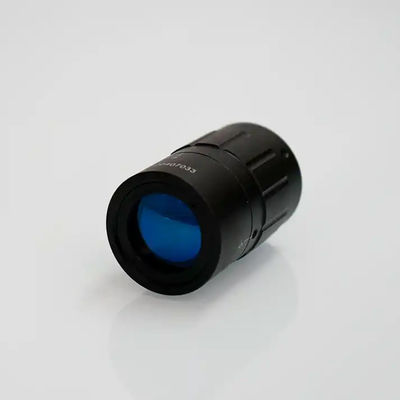

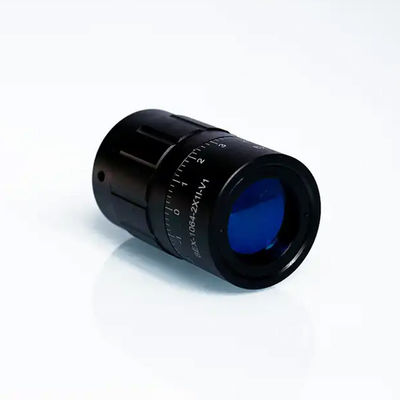

BEST-C シリーズ 10.6um 調整可能なビームエキスパンダー

BEST-Wシリーズ ビームエキスパンダー

これらのビームエキスパンダーは、大型の永久レーザービーム用に特別に設計されています。ビームエキスパンダー内の 2 つのレンズ間の距離を変更すると、ビームのパージェンスを減少させて、レーザー ビームのコリメーションを向上させることができます。パージェンスの大きいレーザービームに使用する場合は、内部ボディを回転させて 2 つのレンズの間隔を広げると、より良好なコリメートレーザービームが得られます。材質はZnSeであるため、赤色光はビームエキスパンダーを通過できます。

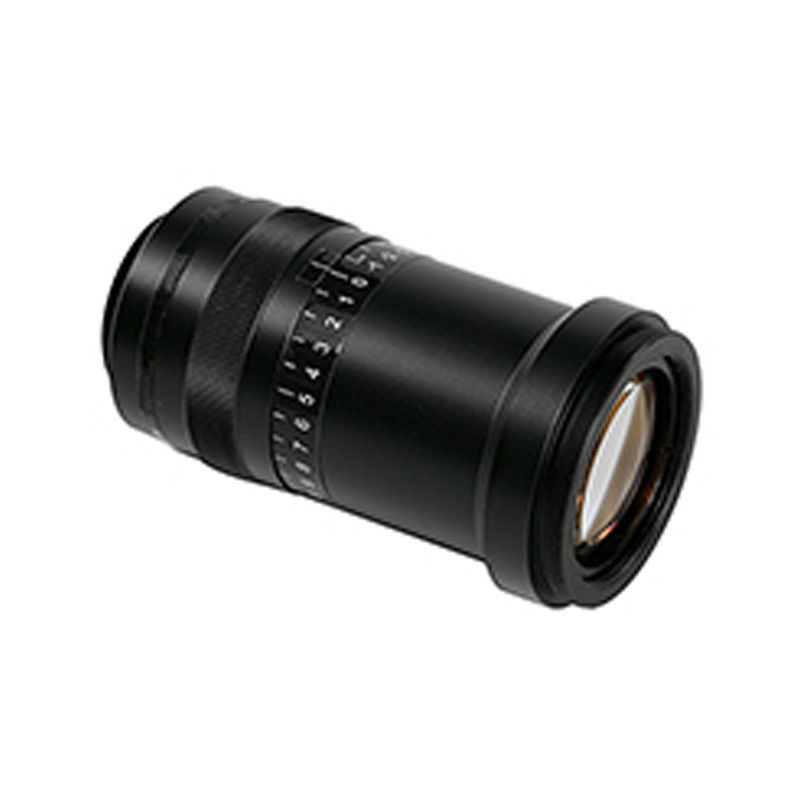

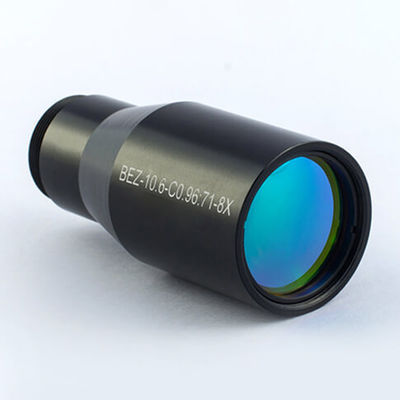

(3) BXZシリーズ ズームビームエキスパンダー

仕様

• CO2 レーザー出力<1.5KW/cm2 のコリメート用

• 可変倍率 2X ～ 8X

• ガリレイデザイン

• 調整可能なパージェンス

ご要望に応じて、さらに多くのズーム ビーム エキスパンダーをご利用いただけます。詳細については、メールでお問い合わせください。

(3) 高出力CO2レーザービームエキスパンダー

A: CBE シリーズ コンパクト ビーム エキスパンダー

高出力ビームエキスパンダーにはスライドとロックのフォーカス設定があります。通常、これは製造時に無限大に設定されます。ただし、お客様がシステムに合わせてこれを調整する必要がある場合は、出力を調整可能なパイプに接続して、全体の固定長を維持するように調整できるようにする必要があります。入力ビームの直径は入力開口の 3 分の 2 を超えないよう注意してください。出力有効口径はすべての倍率で同じ 25mm です。拡張ビーム直径が 14.5 mm ～ 22 mm の場合、許容される入力レーザー出力は最大 500 W に達する可能性があります。入力端には M29 x 1.0 の雄ネジがあり、出力端には同じ雌ネジがあり、他のネジアダプタに接続することができます。

B: SBE シリーズ ビームエキスパンダー

SBE シリーズのビームエキスパンダーは、約 2mm から最大 12mm までの範囲の (比較的) 小さいビーム直径の CO2 レーザーで使用し、最大 1kW CW の出力レベルに対応するように設計されています。SBE ユニットを使用すると、ビーム サイズを大きくし、それに応じてレーザーのパージェンスを下げることができます。レーザーから最高のパフォーマンスを引き出すために、幅広い倍率が利用可能です。SBE シリーズのビームエキスパンダーはガリレオタイプで、2 つの ZnSe レンズを備えています。レンズはレーザーグレードのZnSeで作られ、10.6μmの超低吸収反射防止コーティングで処理されています。すべてのモデルの外観は同一です。焦点範囲は -10 メートルから無限大、+1.6 メートルです。工場出荷時は無限遠から+2メートルの焦点範囲まで校正されています。示されている焦点は幾何学的なものであり、実際の下流ビームウェスト位置はレーザービームのパラメーターに依存することに注意してください。フォーカス機構はスライド作動式で、フォーカスリングの作動により出力レンズの位置が非回転で直線的に駆動されます。この機構は、回転焦点機構で通常発生するビームのふらつきを軽減します。

SBE シリーズのビームエキスパンダーを使用すると、ビームパージェンスを低減し、非常に低いレーザー出力から非常に高いエネルギー密度を達成できます。たとえば、モデル SBE/60 と TF25 集束レンズを 10W Synrad レーザーで使用すると、焦点で約 20kW/mm² のエネルギー密度が生成されます。低出力レーザーを備えた SBE シリーズ ビーム エキスパンダーの一般的な用途には、プラスチックへの穴あけ、紙やカードの切断、人造繊維材料やゴムの切断、装飾的な木の板の彫刻などがあります。他のビームエキスパンダーと同様に、SBE シリーズは、安定したビーム品質の長いパスを提供できます。中程度の出力 (数百ワット) CO2 レーザーと組み合わせて使用​​すると、セイルクロスの加工など、大規模な切断ベッドの用途が可能になります。

C: BE25 シリーズ ビームエキスパンダー

> BE25 シリーズのビームエキスパンダーは、最大 2kW CW 出力の CO2 レーザーで使用するように設計されています。ユニットは水冷されており、作動スライド集束機構が組み込まれており、集束時のビームのふらつきを軽減します。これらの産業用レーザー ビーム エクスパンダは、ビームのパージェンスを低減し、継続的なビーム特性をユーザーが制御できるようにすることで、特に大型の可動光学システムでシステムのパフォーマンスを向上させることができます。

技術仕様:

タイプ: 完全補正ガリレオタイプ、ZnSe レンズ付き。構造: アルミニウム合金、黒色陽極酸化処理。レンズは熱伝導を助けるインジウム線を使用して取り付けられています。冷却: 8/6 サイズの継手を介して水冷 (または空冷)。焦点範囲: 無限遠から 2.8 メートルまで。校正済み。フォーカシング中のビームのふらつき: 全範囲にわたって 2 分間のアーク。出力開口部: 直径 35mm。フィッティング: 標準の直径 52.0 x ピッチ 1.5 のカップリング リングを使用します。

作動スライド機構は出力レンズを直線運動で駆動し、回転機構で発生する可能性のあるビームのふらつきを低減します。幾何学的な焦点設定​​は 2.8m から無限遠まで校正されます。下流のビームウエスト位置は、レーザービームの特性と焦点設定に依存することに注意してください。幾何学的フォーカスは平面波入力に対して校正されます。BE25 シリーズ ビーム エキスパンダーの具体的な用途は多すぎてリストアップできません。一般に、これらは、移動光学切断システム、ロングベッドアニロックス処理、および制御されたビームと集中エネルギー密度の増加が望ましいさまざまなシステムで、多くのシステムインテグレータによって使用されています。

D: BE38 シリーズ ビームエキスパンダー

BE38 シリーズのビームエキスパンダーは、最大 3kW 出力の CW の高出力/大ビーム径 CO2 レーザーで使用するように設計されています。これらのガリリアン ビーム エキスパンダーは、レーザー グレードの ZnSe で作られ、超低吸収の反射防止コーティングで処理された 2 つの ZnSe レンズ要素を使用して、最大の電力処理能力を実現します。BE38 シリーズ ビーム エキスパンダーは、作動スライド フォーカス メカニズムを使用して、フォーカシング中のビームのふらつきを軽減します。ユニットは水冷式です。これらのビームエキスパンダーを使用すると、ビームの遠視野パージェンスが減少し、進行中のビームパラメーターを制御できるため、システムのパフォーマンスが向上します。

技術仕様:

タイプ : 完全補正ガリレオ型、ZnSe レンズ。構造 : アルミニウム合金、黒色陽極酸化処理。レンズは、熱伝達を助けるインジウム線を使用して取り付けられています。冷却: 8/6 サイズの継手を介して水冷。焦点範囲: 無限遠から 2.8 メートルまで。校正済み。出力開口部: 直径 57mm。入力有効開口部: 直径 38mm。フィッティング: 70.0mm x 1.5 ピッチのコネクタリング経由。フォーカシング中のビームのふらつき: 全範囲で 2 分角。

作動スライド機構により、フォーカス制御リングが回転すると出力レンズの位置が直線的に再調整されます。これにより、回転焦点機構で発生する可能性のあるビームのふらつきが軽減されます。幾何学的な焦点位置は 2.8 メートルから無限遠まで校正されます。一般に、下流のビームウエスト位置は幾何学的な焦点設定​​とは異なることに注意してください。幾何学的焦点は平面波入力に対して校正されます。

E. モジュール式ビームエキスパンダー

CO2 レーザー ビーム エキスパンダーのモジュラー シリーズは、最大 1kW CW レーザー出力のレーザーを使用して、研究室および一般産業での使用に向けて、幅広く汎用性の高いサイズと倍率を提供します。この範囲は、ビームエキスパンダーの本体を形成する一連の出力セクションで構成され、出力直径は 25mm ～ 90mm です。入力レンズユニットを本体に差し込んで完全なビームエキスパンダーを形成します。

• 技術仕様 (全モデル):

• レンズ: 超低吸収反射防止コーティングを施したレーザーグレードの ZnSe。

• ボディ: アルミニウム HE30、黒色陽極酸化処理。

• 出力有効絞り: 指定によって定義されます。たとえば、「OP50」の有効絞りは 50mm です。

• 入力有効口径: 指定によって定義されます。たとえば、「IP14」の有効口径は 14 mm です。

• 倍率: 指定によって定義されます。たとえば、OP50 と IP10 の組み合わせでは、倍率は 50/10 = x5 になります。

• 性能: 残留球面収差が λ/20 未満。

備考：長さ「L」は無限遠合焦時の数値です。

互換性

IP20 および IP25 と呼ばれる 2 つの大きな「IP」ユニットは、OP70 または OP90 ボディでのみ使用できます。それ以外の場合、すべての IP ユニットがすべての OP ユニットに適合します。IP20/IP25をOP70/OP90本体に取り付けるには、アダプタースリーブが取り外されます。

入力ユニット

「プラグイン」入力ユニットのサイズと形状は、IP3.3 から IP14 までの IP 指定に適用されます。2 つの大型入力ユニット IP20 および IP25 の外観を次の図に示します。これらは OP70 または OP90 でのみ使用できます。利用可能なモデルを次の表に示します。

(4) ビームエキスパンダーマウント

ビームエキスパンダーマウントは、ビームエキスパンダー、赤色パイロットダイオード、ミラーをネジM22x0.75mmで保持するために使用されます。角度や位置で光学系を調整するために 4D 調整可能です。

• モデル: SMH-13-048

• 4D調整可能（4軸調整可能）（X、Y方向移動±2mm、X、Z方向傾斜±4度）

• M22x0.75mmのネジを備えたビームエキスパンダーに最適

• 寸法: 60x60x45mm

ご要望に応じてカスタムメイドのビームエキスパンダーマウントも利用可能です。
