商品の詳細:
|
| ハイライト: | ズームビーム拡張器,レーザーズームビーム拡張器,ビーム エクスパンダー |
||
|---|---|---|---|
私たちは3種類のビームエクスペンダーを提供しています 固定ビームエクスペンダー ズームビームエクスペンダー モータービームエクスペンダー 様々な波長で 213nm 266nm 343-355nm 405nm 633nm 515-545nm 808-980nm1030~1090nm155nm,1850-1980nm,10.6um.他の波長とカスタム設計のビーム拡張子は,要求に応じて利用できます.詳細については,私達に連絡してください.
WL=波長,MAG=拡大,CA=透明アペルチャ,CA1=入力透明アペルチャ,CA2=出力透明アペルチャ,D1=入力直径,D2=出力直径L1=光束拡張器の総長, M1 = 接続線または固定線,D = 直径

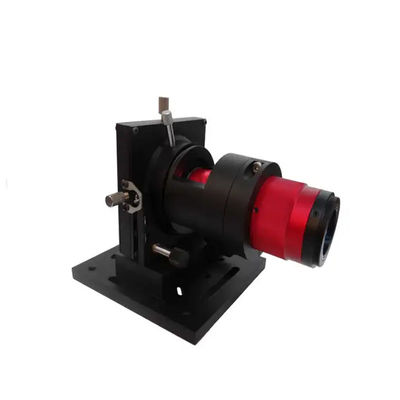

BEALは,自動化されたアプリケーションのために設計されたズームビーム拡張器である.複数のレンズを組み合わせて,1xから6xまでの可変増幅と自動偏差調整を提供します.ドライバとすべてのモーターは,コンパクトと使用に便利にするビーム拡張器のケースに統合されています高い指向安定性 (<0.1mrad) と高速拡大速度 (1秒から1xから6x) は,精密性や高速工業用アプリケーションに適した性能を提供します.
特徴
アベレーション最小化設計
プラグ&プレイソリューション (コントローラも含む)
超高速ピコ秒とフェムト秒レーザーに適しています
マイクロコントローラーと組み込みシステムからの直接制御
レーザーダメージの限界は100mJ/cm2 @ 1064nm, 10ps, 400kHzまで
カスタム波長は250~3000nmで利用できます
標準仕様:
| 波長 | 343-355nm,515-532nmまたは1020-1070nm |
| 増幅因数 | 1 - 6連続 |
| 方向性安定 | <0.1mrad |
| 拡大速度 (1xから6x) | <1秒 |
| 振幅制限の最大入力ビーム直径 | 6mm |
| 総伝送量 | >98% |
| レンズ材料 | UVFS |
| LIDT (コーティング) | >10J/cm2 @ 1064nm, 10ns, 10Hz |
| 尺寸 (H x W x L) | 62 x 62 x 161 mm |
| 制御インターフェース | RS232 |
| ハウジング素材 | 黒色アロジ化アルミニウム |
| コリマターホール | そうだ |

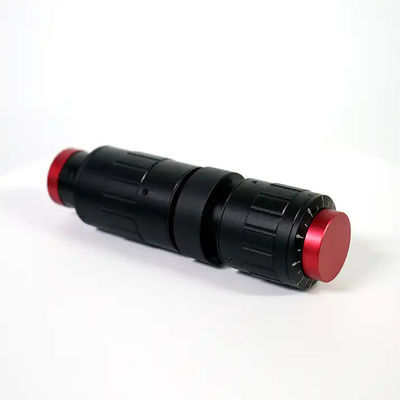

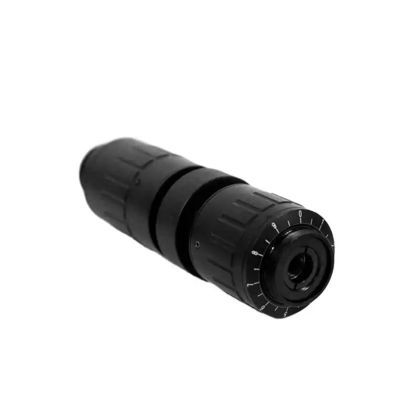

ズームビーム拡張機は,異なる拡大とレーザービームの偏差の正確な制御を必要とするシステムに理想的です.幽霊反射を最小限に抑える高LIDTARコーティングを備えた ガリレオ型ズームビーム拡張器を提供していますズームビーム拡張子では,拡大と偏差を別々に調整できます. 2つの主要な標準製品では,1x-4xと2x-8xの範囲で拡大を変更します.
高い指向安定性 (<1mrad)
線束の円周性,M2及び指向安定性パラメータに関する個別報告
入力,出力,中央にマウントアダプタは,要求に応じて利用できます
紫外線アプリケーションのための延長寿命とLIDT 利用可能な波長範囲: 266 ∼ 1064 nm
1x-4x または 2x-8x
レンズ素材:UVFS
波面の歪み,P-V: <λ/4 @ 632.8 nm
総伝播率:>97%
固定糸:SM1
LIDT: >10 J/cm2 @ 1064 nm, 10 ns, 10 Hz
| 波長 nm | 拡張範囲 | 最大入力ビーム直径* mm | 容器の寸法 mm | 製品ID | |
| 343-355 年 | 1x-4x | 1X 2X 3X 4X |
4.0 5.5 3.0 3.0 |
Ø41 x 120 | BEAL-1X-4X-0343-0355-B |
| 2x-8x | 2X 3X 4X 5X 6X 7X 8X |
5.0 5.0 4.0 3.0 2.5 2.25 2.0 |
Ø41 x 145 | BEAL-2X-8X-0343-0355-B | |
| 450 | 1x-4x | 1X 2X 3X 4X |
4.0 5.5 3.0 3.0 |
Ø41 x 120 | BEAL-1X-4X-0450-B |
| 515-532 年 | 1x-4x | 1X 2X 3X 4X |
4.5 6.5 4.0 3.5 |
Ø41 x 120 | BEAL-1X-4X-0515-0532-B |
| 2x-8x | 2X 3X 4X 5X 6X 7X 8X |
5.0 5.0 4.0 3.0 2.5 2.25 2.0 |
Ø41 x 1475 | BEAL-2X-8X-0515-0532-B | |
| 1030年から1064年まで | 1x-4x | 1X 2X 3X 4X |
4.5 7.0 5.0 4.0 |
Ø41 x 120 | BEAL-1X-4X-1030-1064-B |
| 2x-8x | 2X 3X 4X 5X 6X 7X 8X |
5.0 5.0 5.0 4.0 3.0 2.5 2.5 |
Ø41 x 1475 | BEAL-2X-8X-1030-1064-B | |
*最大入力ビーム直径は, difrction 制限性能を保証する.
高功率レーザーのコリマーション用
変数放大 1xから8xまで
追加8 "クリックインプレースポイント"保証
増幅の再現
高い指向安定性 < 1mrad
ガリレーデザイン
調整可能な偏差点となく利用可能
完全にクォーツ材料で作られたUVビーム拡張器
最大出口瞳孔 f30mmまたはf50mmモデルによって

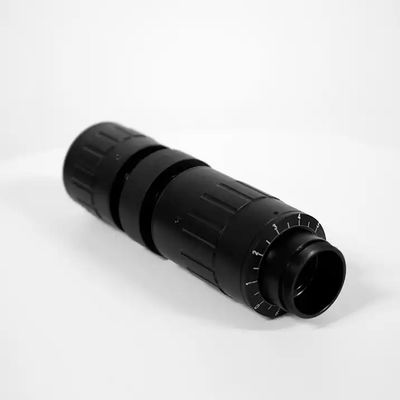

私たちのズームビーム拡張器 (または変数ビーム拡張器と呼ばれる) は,高度に修正された4レンズ要素システムです.増幅設定と偏差設定が互いに独立しているので拡張因子を変えながら,偏差は変化しない.さらに,拡大および/または偏差設定の間には,ビーム拡張器の総長が一定である.リモコン設定用増幅装置にモーターアダプタが組み込まれます 増幅装置を動かすために
| パート・アンバー | Λ [nm] | 拡大 | 材料 | クリア-Ø [mm] | 最大出口-Ø [mm] | 最大.外側 Ø [mm] |
長さ [ミリ] |
糸 | モーター |
| STS-EZM5075/199 | 266 | 1.0から8まで0 | fs | 10 | 30 | 58 | 162 | Cマウント | ズームモーター |
| STS-EXZ5075/199 | 266 | 1.0から8まで0 | fs | 10.5 | 31 | 58 | 162 | Cマウント | モーター付きではない |
| STS-EXZ3976/199 | 266 | 1.0から8まで0 | fs | 9 | 30 | 1600.0×705 | 200.4 | --- | ズームモーター |
| STS-EXZ5311/574 | 343 - 355 | 10.0〜30 | fs | 10.5 | 20 | 47 | 85.2 | M30x1 | モーター付きではない |
| STS-EZM5311/574 | 343 - 355 | 10.0〜30 | fs | 10.5 | 20 | 47 | 85.2 | M30x1 | ズームモーター |
| STS-EZM5310/574 | 343 - 355 | 10.0〜30 | fs | 10.5 | 20 | 47 | 105.8 | Cマウント | ズームモーター |
| STS-EXZ5310/574 | 343 - 355 | 10.0〜30 | fs | 10.5 | 20 | 47 | 85.2 | Cマウント | モーター付きではない |
| STS-EXZ5075/574 | 343 - 355 | 1.0から8まで0 | fs | 10.5 | 31 | 58 | 162 | Cマウント | モーター付きではない |
| STS-EZM5075/574 | 343 - 355 | 1.0から8まで0 | fs | 10 | 30 | 58 | 162 | Cマウント | ズームモーター |
| STS-EXZ3976/574 | 343 - 355 | 1.0から8まで0 | fs | 9 | 30 | 1600.0×705 | 200.4 | --- | ズームモーター |
| STS-EXZ5310/075 | 355 | 10.0〜30 | fs | 10.5 | 20 | 47 | 85.2 | Cマウント | モーター付きではない |
| STS-EZM5311/075 | 355 | 10.0〜30 | fs | 10.5 | 20 | 47 | 85.2 | M30x1 | ズームモーター |
| STS-EZM5310/075 | 355 | 10.0〜30 | fs | 10.5 | 20 | 47 | 105.8 | Cマウント | ズームモーター |
| STS-EXZ5311/075 | 355 | 10.0〜30 | fs | 10.5 | 20 | 47 | 85.2 | M30x1 | モーター付きではない |
| STS-EZM5075/075 | 355 | 1.0から8まで0 | fs | 10 | 30 | 58 | 162 | Cマウント | ズームモーター |
| STS-EXZ5075/075 | 355 | 1.0から8まで0 | fs | 10.5 | 31 | 58 | 162 | Cマウント | モーター付きではない |
| STS-EXZ3976/075 | 355 | 1.0から8まで0 | fs | 9 | 30 | 1600.0×705 | 200.4 | --- | ズームモーター |
| STS-EZM5311/292 | 515 - 545 | 10.0〜30 | fs | 10.5 | 20 | 47 | 85.2 | M30x1 | ズームモーター |
| STS-EZM5310/292 | 515 - 545 | 10.0〜30 | fs | 10.5 | 20 | 47 | 85.2 | Cマウント | ズームモーター |
| STS-EXZ5310/292 | 515 - 545 | 10.0〜30 | fs | 10.5 | 20 | 47 | 105.8 | Cマウント | モーター付きではない |
| STS-EXZ5311/292 | 515 - 545 | 10.0〜30 | fs | 10.5 | 20 | 47 | 85.2 | M30x1 | モーター付きではない |
| STS-EZM5076/292 | 515 - 545 | 1.0から8まで0 | fs | 10 | 30 | 58 | 162 | Cマウント | ズームモーター |
| STS-EXZ5076/292 | 515 - 545 | 1.0から8まで0 | fs | 10 | 30 | 58 | 162 | Cマウント | モーター付きではない |
| STS-EXZ3976/292 | 515 - 545 | 1.0から8まで0 | fs | 9 | 30 | 1600.0×705 | 200.4 | --- | ズームモーター |
| STS-EXZ5312/292 | 515 - 545 | 1.2 - 30 | fs | 18.5 | 43 | 80 | 230.2 | M30x1 | モーター付きではない |
| STS-EZM5310/328 | 1030 - 1090 | 10.0〜30 | fs | 10.5 | 20 | 47 | 105.8 | Cマウント | ズームモーター |
| STS-EXZ5310/328 | 1030 - 1090 | 10.0〜30 | fs | 10.5 | 20 | 47 | 85.2 | Cマウント | モーター付きではない |
| STS-EZM5311/328 | 1030 - 1090 | 10.0〜30 | fs | 10.5 | 20 | 47 | 85.2 | M30x1 | ズームモーター |
| STS-EXZ5311/328 | 1030 - 1090 | 10.0〜30 | fs | 10.5 | 20 | 47 | 85.2 | M30x1 | モーター付きではない |
| STS-EZM5076/328 | 1030 - 1090 | 1.0から8まで0 | fs | 10 | 30 | 58 | 162 | Cマウント | ズームモーター |
| STS-EXZ5076/328 | 1030 - 1090 | 1.0から8まで0 | fs | 10 | 30 | 58 | 162.6 | Cマウント | モーター付きではない |
| STS-EXZ3976/328 | 1030 - 1090 | 1.0から8まで0 | fs | 9 | 30 | 1600.0×705 | 200.4 | --- | ズームモーター |
| STS-EXZ5312/328 | 1030 - 1090 | 1.2 - 30 | fs | 18.5 | 43 | 80 | 230.2 | M30x1 | モーター付きではない |
| STS-EXZ5310/008 | 1550 | 10.0〜30 | fs | 10.5 | 20 | 47 | 85.2 | Cマウント | モーター付きではない |
| STS-EXZ5311/008 | 1550 | 10.0〜30 | fs | 10.5 | 20 | 47 | 85.2 | M30x1 | モーター付きではない |
| STS-EXZ5310/159 | 1850年から1980年 | 10.0〜30 | fs | 10.5 | 20 | 47 | 85.2 | Cマウント | モーター付きではない |
2xから8xまでの様々な変数放大に対応するために特別に設計されています. 調整可能な偏差から構成されています.これらのビーム拡張機は主にNdYAG,グリーン&UVレーザー 1064nm波長で difrction-limitedのパフォーマンスを提供しています
レーザーパワー<500kw/cm2のコリマーション用
変形拡大幅 2x-8x
ガリレー設計
調整可能な偏差
| パーツNo | 拡大 | 入力CA (mm) | 出力CA (mm) | 長さ (mm) | コメント |
| ベスト1064-1-3X-W | 1x-3x | 10 | 20 | 85.0 | |
| ベスト1064-1-3X-AW | 1x-3x | 20 | 38 | 118.0 | |
| ベスト1064-2-8X-W | 2x-8x | 10 | 30 | 142-149 年 | |
| ベスト1064-2-8X-QW | 2x-8x | 12 | 32 | 195 | |
| ベスト1064-2-8X-AW | 2x-8x | 13 | 60.67 | 162-169 年 | |
| ベスト800-2-8X-W | 2x-8x | 10 | 30 | 142-149 年 | |
| ベスト532-1-3X-W | 1x-3x | 10 | 20 | 85.0 | |
| ベスト532-2-8X-W | 2x-8x | 10 | 30 | 131.1 | |
| ベスト532-2-8X-A-W | 2x-8x | 11 | 60 | 190 | |
| ベスト355-1-8X-W | 1x-8x | 10 | 30 | 85〜200 | |
| ベスト-355-2-8X-W | 2x-8x | 10 | 30 | 142-149 年 | |
| BEST-355-1-8X-MOT-W | 1X-8X | 12 | 32 | 188 | モーター付き |
| ベスト-355-2-8X-A-W | 2x-8x | 11 | 60 | 183~192 年 | |
| BEST-266-1-8X-W | 1x-8x | 10 | 30 | 162~200 |
材料は溶融したシリカです
| モデル | マグ | CA1 (mm) | CA2 (mm) | D2 (mm) | L1 (mm) | 糸 | モーター付き |
| STS-EXZ5310/008 | 10.0〜30 | 10.5 | 20 | 47 | 85.2 | Cマウント | モーター付きではない |
| STS-EXZ5311/008 | 10.0〜30 | 10.5 | 20 | 47 | 85.2 | M30x1 | モーター付きではない |
材料は溶融したシリカ
| モデル | WL(nm) | マグ | CA1 (mm) | CA2 (mm) | D2 (mm) | L1 (mm) | 糸 | モーター付き |
| STS-EXZ5310/159 | 1850年から1980年 | 10.0〜30 | 10.5 | 20 | 47 | 85.2 | Cマウント | モーター付きではない |
| STS-EXZ5311/159 | 1850年から1980年 | 10.0〜30 | 10.5 | 20 | 47 | 82.5 | M30x1 | モーター付きではない |

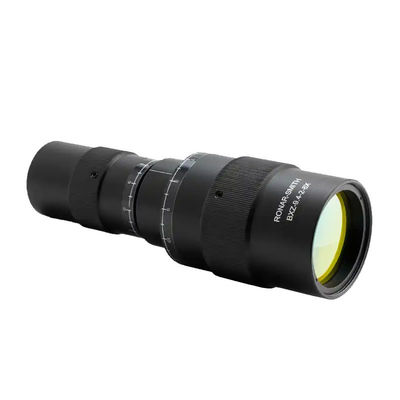

CO2レーザーの電源 <1.5KW/cm2のコリマーション用
変数増幅 2X-8X
ガリレー設計
調整可能な偏差
| パーツNo | 拡大 | 入力CA (mm) | 出力CA (mm) | 長さ (mm) |
| ベスト10.6-1-4X-W | 1X-4X | 18 | 48 | 135 |
| ベスト10.6-2-6X-W | 2X-6X | 16 | 96 | 205.78-21237 |
| ベスト-9.4-2-8X-W | 2X-8X | 10 | 36 | 168-172 年 |
| ベスト10.6-2-8X-W | 2X-8X | 10 | 36 | 168-172 年 |
