PCB実装可能ダイオードドライバー/ダイオードレーザー制御ボード/駆動ボード/TECドライバー

STXF シリーズ PCB 実装可能ダイオード レーザー ドライバーは、レーザー ダイオードを駆動するために設計された OEM 個別モジュールです。主に、ダイオード レーザー制御ボード/モジュール、ダイオード レーザー駆動ボード/モジュール、温度制御ボード/モジュールが含まれます。当社のユーザーは、これら 3 つのモジュールを組み合わせて完全なダイオード レーザー電源を形成できます。

1. ダイオードレーザー制御ボード

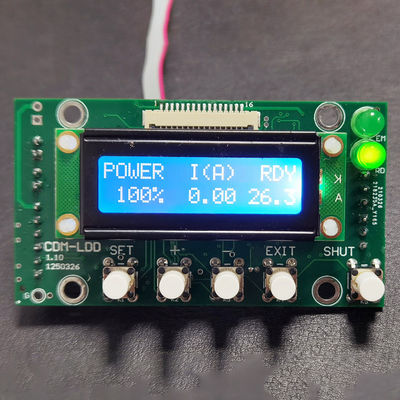

ダイオードレーザー制御基板は、当社製ダイオードレーザー(LD)駆動基板1chと温度制御基板1chに対応しています。制御基板を介して、電流の設定・閲覧、電流の出力制御に加え、電流の外部制御機能も有しており、当社製温度制御基板1チャンネルに接続可能(接続されているかどうか）およびその他の機能。このボードを LD 駆動ボードおよび温度制御ボードと統合して、完全なダイオード レーザー電源システムを形成できます。ディスプレイボードは簡単に統合でき、2U シャーシのパネルに直接取り付けることができます。

特徴：

• 最小 2U シャーシでお客様の機器パネルに簡単に設置できます。
• STXF-CDM は 1 チャンネル STXF シリーズ LD 駆動ボードと 1 チャンネル STXF シリーズ温度制御ボード (TEC クーラー) をサポートし、STXF-DPSL は最大 2 チャンネルをサポートします。2ch STXFシリーズ LD駆動ボードと最大2ch4チャンネルSTXFシリーズ温度制御ボード（TECクーラー）
• 温度制御基板による温度連動機能を備えています
• 通信プロトコルを備えており、コンピュータに接続してコンピュータソフトウェアで制御できます。
• INTERLOCKインターフェイスを備えています
• 現在の内部および外部制御
• オプションのPWM変調出力
• LD駆動基板や温度制御基板から直接電源供給が可能で、独立した電源が不要です。
• 当社のPCソフトウェアSTXF-Mateとの使用に適しています。

アプリケーション:

• 制御LD駆動基板と温度制御基板
• ダイオードレーザーのメイン制御基板

主な技術パラメータ:

• 必要な電源入力: 5VDC+/-5% (LD 駆動ボードから直接電力供給可能、または 6 ピン IDC インターフェースに接続して温度制御ボードから電力供給可能、または別の 5VDC から電力供給可能)
• 必要な最大値電流: 0.1A
• 対応LD駆動ボード：LD駆動ボードSTXFシリーズ
• サポート温度制御ボード: STXF シリーズ温度制御ボード
• 出力PWM変調: 0.04-500kHz
• デューティサイクル: 0.1-100%
• 使用周囲温度: -40 ～ +60 度
• 保管周囲温度：-40～+70度
• 作業環境湿度: 0-95%
• 寸法: 70mm*39mm、高さ22mm (基板上9mm、厚さ1.5mm、基板下11.5mm)

注文情報:

• 製品名: ダイオードレーザー制御ボード
• 製品番号: STXF-CDM-P (-P は黒色パネル付きを意味し、-P なしはパネルなしを意味します)。または STXF-DPSL-P (-P はディスプレイと PCB ボードが分離されていることを意味し、-P なしはそれらが一体化されていることを意味します)。
• 例: STXF-CDM、STXF-CDM-P

電気的接続：

このボードとLD駆動ボードを6PINインターフェースを介してP to Pで直接接続するだけです。

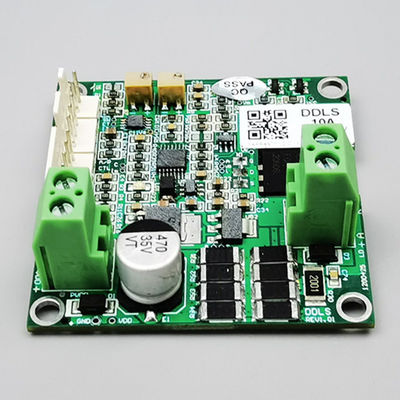

2. ダイオードレーザー駆動ボード

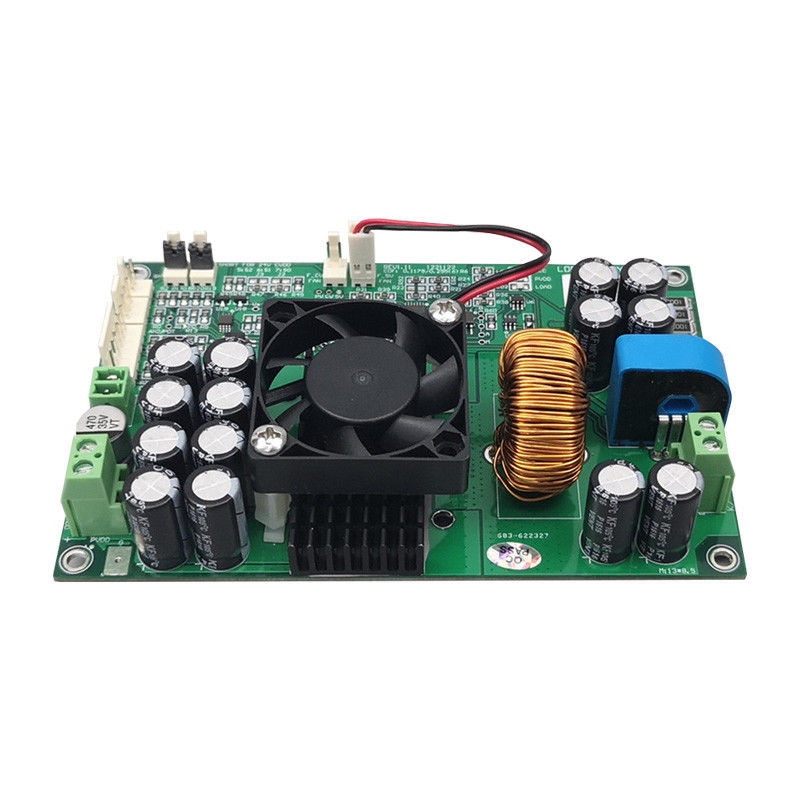

レーザー ダイオード駆動ボード STXF-LDDH-xxAyyV-M の詳細:

STXF-LDDH レーザー ダイオード駆動ボード (レーザー パワー ボード、定電流源ボードとも呼ばれる) は、新しいハイテク製品、チップ レベルのカスタマイズ、革新的な設計です。特に高電圧および低電流のレーザーダイオードの駆動源として適しています。シングルボード設計のため、レーザーダイオード製品への統合が特に簡単です。エンドポンプ、サイドポンプ、半導体/ダイオード、光ファイバー、およびダイオードレーザーのポンピングまたは光源を必要とするその他のタイプのレーザーに適しています。したがって、ダイオードレーザー溶接、マーキング、ファイバーレーザーなどのさまざまな用途に最適です。

特徴：

• 負荷電圧、最大70V
• 負荷電流最大15A
• 負荷電圧適応
• 高速、立ち上がりエッジと立ち下がりエッジ <=1ms
• 高効率、空冷
• 2 つのアナログ チャネルはオプションです (内部制御と外部制御、そのうちの 1 つはアナログまたはポテンショメータに接続できる低速インターフェイスです)
• チャンネルの切り替えは高速アナログスイッチで、変調機能を実現できます。
• 駆動用と制御用の独立した電源
• 簡単に統合できるコンパクトな設計

推奨されるアプリケーション:

• エンドポンプまたはサイドポンプ固体 DPSS レーザー
• ダイオードレーザー
• ファイバーレーザー
• CW またはパルスアプリケーション用の定電流源を必要とする製品 (例: ダイオードレーザーテスト、LED および発光ダイオードテスト)
• 溶接、マーキング、加熱、製品検査などの用途。

主な技術パラメータ:

• モデル: STXF-LDDH-xxAyyV-MV (xx/yy は要件に応じてお客様が選択します)
• 負荷電流: 最大15A
• 負荷電圧: 最大70V、電源電圧より少なくとも1V低い
• 立ち上がり/立ち下がり時間: <=1ms
• 電流リップル: <0.1A
• 現在の温度ドリフト: <10ppm
• 効率: >95%
• 入力駆動電圧: 48V/60V/72V オプション
• 入力制御電圧: 12V/15V/24V (ボード上の J1 で選択可能)
• 制御ボードの消費電力: <=1.5W
• 電流アナログ入力: 0 ～ 5V は 0 ～ 最高電流、またはユーザー指定に対応します。
• 電流フィードバック出力: 0 ～ 2.5V は 0 ～ 最高電流、またはユーザー指定に対応します。
• ボード重量: 185g
• 保管温度: -40 ～ +60°
• 動作温度: -10〜+45°
• 動作湿度: 0-95%
• 寸法: 130mm*8.5mm、高さ35mm (基板上30mm、厚さ1.5mm)

注文モデルの要件:

• STXF-LDDH-xxAyyV-MV
• xx: 工場出荷時の定格電流、つまり最高のアナログ入力に対応する電流を示します。オプションの値: 1 ～ 15
• yy: 電源電圧を示します。最大負荷電圧は電源電圧より少なくとも 1V 低く、48/60/72 を選択できます。
• 例: STXF-LDDH-15A48V-MV

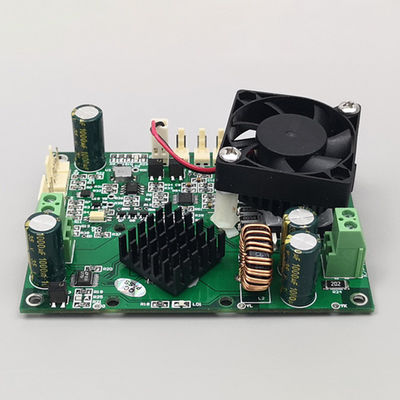

3. 温度制御ボード（TECドライバー）

備考: NE/NE-AH/NC はデフォルトで 10k NTC 温度センサーを使用します。PT100 または PT1000 はオプションで、他のモデルは NTC のみをサポートします。

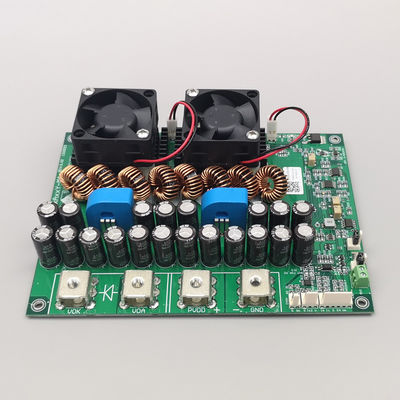

3,1 STXF-TCB-NE-AH の詳細:

STXF-TCB-NE-AH は、完全な PID 制御を備えた半導体冷凍チップ (熱電クーラー TEC とも呼ばれます) 用の温度制御ボードです。連続出力モードがあり、温度制御精度は0.01度に達します。このデバイスは、最も一般的に使用される 10k NTC 温度センサーをサポートしており、TEC は複数の構成が可能で、電源は DC 電源です。このボードは、STXF-TCB-NE の高電流バージョンです。ハイパワーLDなどの高出力かつ高精度の温度制御に適しています。

特徴：

• PID制御アルゴリズム
• 最小0.01度の高精度
• 幅広いTEC電圧範囲: 2~24V
• 大規模な TEC 電流範囲: 定格 18A (供給電圧が 12V 以下の場合、電流は 24A に達する可能性があります)
• 双方向制御、加熱と冷却をサポート
• TEC構成は柔軟です
• シリアルポート経由で温度を設定および検出できます（ASCIIコードプロトコル、独自のスーパーターミナルを備えたコンピュータをサポートし、誰でも使用できます）
• アラーム、レディ信号出力、クローズTEC信号入力を備えています。
• 制御モード: 連続電圧

アプリケーション:

• 温度制御素子としてTEC（半導体冷却器、電子冷却器）を用いた温度制御システム
• レーザーダイオードの温度制御に適していますが、これに限定されません
• 産業・家電など様々な分野に対応
• 生物、医療、PCR温度管理など

主な技術パラメータ:

• ボード供給電圧: 7.5 ～ 27V (7.5/12/15/24 などの標準電圧が推奨されます。TEC 定格電圧が電源電圧より低い場合、TEC 定格電圧は電源電圧と同じか、わずかに大きいことが望ましいです)電圧、最大出力比も設定できます)
• ボード供給電流: TEC の実際の最大電力によって決定されます。
• TEC電圧: 2V – 24V (電源電圧による)
• TEC電流：定格18A（電源電圧が12V以下の場合、電流は24Aに達する可能性があります）
• 温度制御センサー: 10k NTC (デフォルトの B 値は 3950、実際の B 値は制限されていません。絶対温度にのみ影響し、相対温度には影響しません。基本的に温度制御には無意味です)、PT100 オプション
• 温度制御精度：0.01°
• 設定温度精度：0.01°
• NTC版温度制御測定範囲：-60～+170度
• NTC バージョン管理温度範囲: -20 ～ +100 度
• PT100/PT1000温度制御測定範囲：-60～+212度
• PT100/PT1000 制御温度範囲: -50 ～ +200 度
• デフォルトの工場設定温度: 25°、またはユーザー指定
• 使用周囲温度: -40 ～ +45 度
• 保管周囲温度：-40～+60度
• 作業環境湿度: 0-95%
• 寸法: 65mm*95mm、高さ: 35mm

注文情報:

• 製品名: 温度制御ボード
• 製品モデル: STXF-TCB-NE-AH/-X
• -X: オプションの PT100 または PT1000 プローブ。-X を省略すると、NTC プローブがデフォルトでサポートされることを意味します
• 例: TXF-TCB-NE-AH、TXF-TCB-NE-AH-PT100、TXF-TCB-NE-AH-PT1000

制御方法：

ボードはシリアル通信を使用して情報を変更および監視します。制御方法には以下の 3 種類があります。

• 当社製温調表示ユニット STXF-DISP-TCB（温調基板のシリアルポートを表示画面に接続）
• 弊社製PCソフトSTXF-TCBMate（温調ボードのシリアルポートをパソコンに接続）
• シリアルポートを直接使用してコマンド制御を発行します（マイコンまたはPCを使用）

3.2 温度制御パネルの関連製品およびアクセサリ:

STXF-DISP-TCB(DW) 温度制御ディスプレイボードの詳細:

STXF-DISP-TCB(DW) 温度制御ディスプレイボードは、STXF-TCB-NA、STXF-TCB-NE/NE-AH、STXF-TCB-SA およびその他の温度制御ボードをサポートしています。温度値や関連する各種パラメータは温度制御表示板から設定でき、現在の温度制御情報を直感的に確認できます。温度制御表示板は、温度制御基板の設定ツールとして使用することも、温度制御基板のモニタリングインターフェースとしてパネルに直接設置することもできます。

特徴：

• お客様の機器パネルに簡単に取り付け可能
• STXF-TCB の全範囲の温度制御ボードをサポート
• 各種パラメータの設定をサポート
• 曲線としての温度表示をサポート
• 7 ～ 28V の電源入力ポートと 5V の電源入出力ポートがあり、そのいずれかを介して電源を供給できます。

注文情報:

• 製品名: 温度制御表示板
• 製品型番：STXF-DISP-TCB/-P(DW) -P：A -P接尾辞はブラックパネルを意味します。パネルがない場合は直接省略されます。
• 例: STXF-DISP-TCB(DW)、STXF-DISP-TCB-P(DW)

電気接続図:

4. TEC コントローラー付き STXF-SDDC シリーズ ダイオード ドライバー

このドライブボードはコンパクトな設計で、LD ドライバーと TEC 高精度温度制御が統合されており、通信業界やレーザー業界で 2 つの異なるピン定義を持つ DFB レーザーなどのバタフライ レーザーの理想的な駆動源です。最大 LD 電流は 2A に達し、アナログおよび変調信号インターフェースを備えています。アナログ変調速度の範囲は 100kHz から CW です。LD 温度制御設計の理論上の安定性は 0.001 度に達します。このボードのさまざまなパラメータは、定格電流、デフォルト設定温度、TEC 電流と電圧など、顧客の要件に応じてカスタマイズできます。

特徴：

• 米国レベルの上昇時間と下降時間
• リップル電流なし、オーバーシュートなし
• 高効率: ボード自体に特別な放熱は必要ありません (DFB レーザーはヒートシンクに固定する必要があります)
• コンパクトな設計、統合が簡単

仕様:

• 電源入力: DC5V ±5%
• 出力電流: 最大2.0A
• 負荷電圧：最大2.5V
• 電流立ち上がり/立ち下がり時間: ≤5us
• アナログ変調：100kHz～CW
• アナログ入力: 0 ～ 2.5 V、0 ～ 最大電流に対応
• フィードバック出力: 0-最大電流に対応する0-2.5V
• TEC最大駆動電流：3A
• TEC最大駆動電圧。4.3V
• デフォルト設定温度: 25°C、ポテンショメータ調整可能
• 動作温度：0～45℃
• 保存温度：-20～70℃
• 湿度: <95%、結露なきこと
• 寸法: 86x65mm

注文情報:

部品番号: STXF-SDDC-x-yA-TaAbV

• x: DFB レーザーの産業用パッケージ A または光通信用パッケージ B
• y: 工場出荷時の設定電流、対応する最大アナログ入力、0.05 ～ 2.0A
• a：工場出荷時のTECの設定電流は0.5A～3Aです。デフォルトはポテンショメータ経由で 2A
• b: 工場出荷時のTECの設定電圧、0.5V～4.3V。ポテンショメータ経由のデフォルト 2V

例: STXF-SDDC-A-2.0A
