| ハイライト: | レーザーマーキングヘッド,3Dマークヘッドスキャンシステム,レーザースキャン |
||
|---|---|---|---|
| 部品番号 | 最大 入り口 | コントロール | DC電源 V | 寸法 LxWxH,mm |
| LSRM-xxxx-10-A10 | 10 | XY2-100 | 15 | 114×97×94 |
| LSRM-xxxx-10-Q10 | 10 | XY2-100 | 15 | 114×97×94 |
| LSRM-xxxx-12-Q12 | 12 | XY2-100 | 15 | 114×97×94 |
| LSRM-xxxx-14-Q14 | 14 | XY2-100 | 15 | 134×109×107 |
| LSRM-xxxx-20-Q20 | 20 | XY2-100 | 15 | 170×150×140 |
| LSRM-xxxx-30-Q30 | 30 | XY2-100 | 15 | 195×150×165 |
| LSRM-xxxx-50-Q50 | 50 | XY2-100 | 15 | 246×202×168 |
| 部品番号 | 最大入り口 | コントロール | DC電源 V | サイズ LxWxH,mm |
| LSRM-1064-6-QPT | 6 | XY2-100 | 15 | 254×97×105 |
| LSRM-1064-7.2-QPT | 7.2 | XY2-100 | 15 | 254×97×105 |
| LSRM-1064-8.4-QPT | 8.4 | XY2-100 | 15 | 254×97×105 |
| LSRM-532-3.3-QPT | 3.3 | XY2-100 | 15 | 274×109×116 |
| LSRM-532-4-QPT | 4 | XY2-100 | 15 | 274×109×116 |
| LSRM-532-4.6-QPT | 4.6 | XY2-100 | 15 | 274×109×116 |
| LSRM-xxxx-QP20 | XY2-100 | 15 | 350×140×188 | |
| LSRM-xxxx-QP30 | XY2-100 | 15 | 400×155×194 |

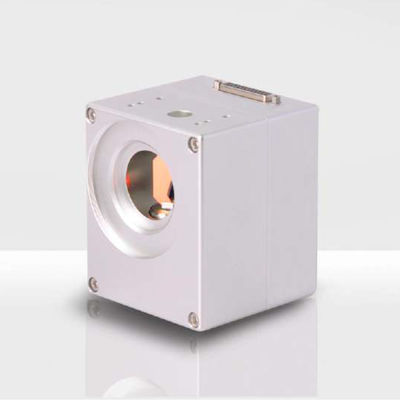

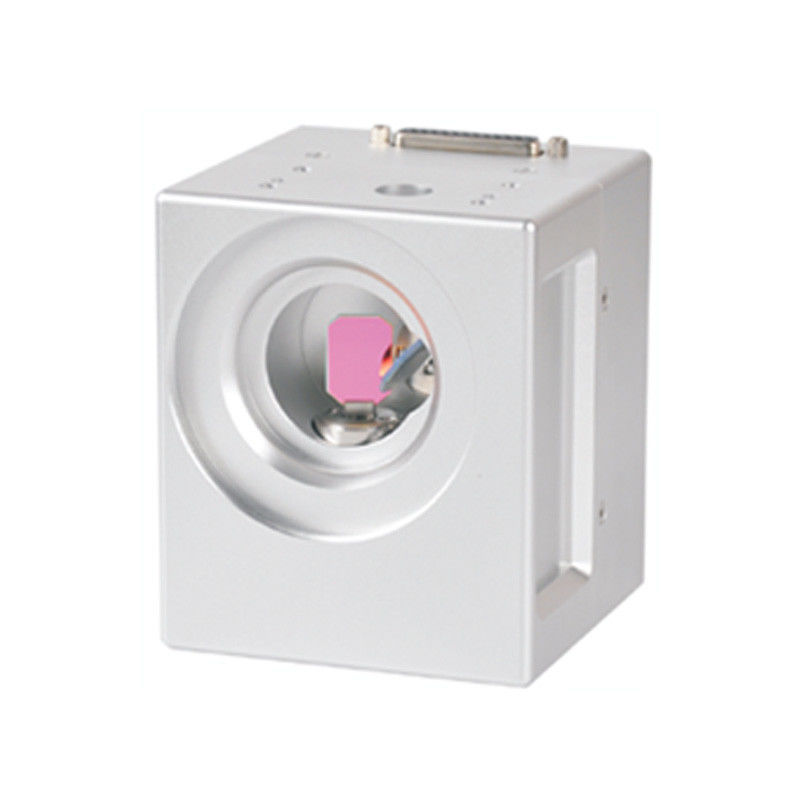

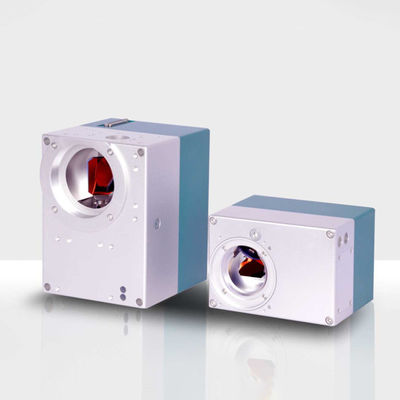

LSRM-Aシリーズは完全にデジタル2Dガルバノメーターシステムである.組み込み制御システムがサーボループ操作を保証する.それはコンパクトで安定しコスト効率が良い.LSRMシリーズスキャンヘッドの基本バージョンです.レーザーマーク,顕微鏡,掘削,トリミング,切断などに適した1064nm,532nm,355nm,10.6umのような一般的な波長の鏡が利用できます.
| 部品番号 | LSRM-xxxx-10-A10 |
| アパルチャー | 10mm |
| 線束の移動 | 13mm |
| 追跡エラーの時間 | 220us |
| オフセット・ドリフト | 50ウラド/K |
| 増幅漂流 | 75ppm/K |
| ステップ応答時間 | |
| 全スケールの1% | 0.3ms |
| 全スケールの10% | 0.8ms |
| 標識速度 (1) | 2m/s |
| 定位速度 | 12m/s |
| 書き込み速度 (2) | |
| 質が良い | 500cps |
| 高品質 | 450cps |
| 繰り返し可能性 | < 22ウラド |
| 8時間以上漂う (30分温め後) | < 0.3mrad |
| 典型的なスキャン角度 | 40度 |
| インターフェース (3) | XY2-100 改良された |
| 動作温度 | 25°C±10° |
| 電力要求 | ±15V DC,150W |
| ドライバーモード | デジタル |
| 決議 | 16ビット |
| 最大レーザーパワー (4) | 100W |
| ディメニオン | 114x97x94mm |
| (1) F-Theta 対象で,f=160mm (2) 高さ1mmの単拍文字 (3) XY2-100 ステータスフィードバックで強化 (4) 1064nmの鏡は,最大レーザーパワーを支える |
|

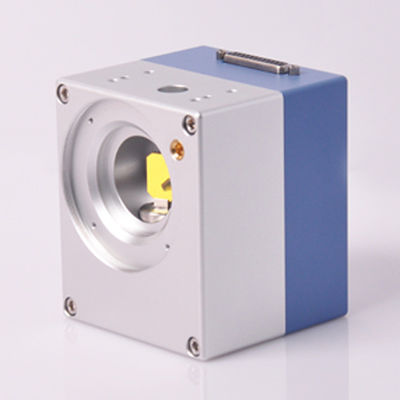

LSRM-Qシリーズは完全にデジタル2Dガルバノメーターシステムです. システムは組み込みプラットフォームに基づいて動作します. コンパクトで安定し高品質です. より速く,正確です.オフセット・ドリフとゲイン・ドリフは非常に低い典型的なレーザー波長の鏡は,慣性および硬さのために最適化され,利用可能である. ITO 掻き,レーザーマイクロ処理などの高端アプリケーションに適している.
| LSRM-xxxx-10-Q10 | LSRM-xxxx-12-Q12 | LSRM-xxxx-14-Q14 | |
| アパルチャー | 10mm | 12mm | 14mm |
| 線束の移動 | 13mm | 14.5mm | 18.1mm |
| 追跡エラーの時間 | 120歳 | 160us | 160us |
| 体重 | 2.05kg | 2.05kg | 2.85kg |
| オフセット・ドリフト | 30ウラド/K | 30ウラド/K | 30ウラド/K |
| 増幅漂流 | 50ppm/K | 50ppm/K | 50ppm/K |
| ステップ応答時間 | |||
| 全スケールの1% | 0.3ms | 0.3ms | 0.5ms |
| 全スケールの10% | 0.8ms | 0.8ms | 1ms |
| 標識速度 (1) | 2.5m/s | 2m/s | 2m/s |
| 定位速度 | 15m/s | 11m/s | 8m/s |
| 書き込み速度 (2) | |||
| 質が良い | 800cps | 660cps | 660cps |
| 高品質 | 500cps | 410cps | 410cps |
| 繰り返し可能性 | < 15ウラド | < 15ウラド | < 15ウラド |
| 8時間以上漂う (30分温め後) | < 0.1mrad | < 0.1mrad | < 0.1mrad |
| 典型的なスキャン角度 | 40度 | 40度 | 40度 |
| インターフェース (3) | XY2-100/SL2-100 | XY2-100/SL2-100 | XY2-100/SL2-100 |
| 動作温度 | 25°C±10° | 25°C±10° | 25°C±10° |
| 電力要求 | ±15V DC,150W | ±15V DC,150W | ±15V DC,150W |
| ドライバーモード | デジタル | デジタル | デジタル |
| 決議 | 16ビット | 16ビット | 16ビット |
| 最大レーザーパワー (4) | 200W | 300W | 400W |
| サイズ | 114x97x94mm | 114x97x94mm | 134×109×107mm |
| (1) F-Theta 対象で,f=160mm (2) 高さ1mmの単拍文字 (3) XY2-100-EH 予告なしに変更される状態のフィードバック (4) 1064nmの鏡は,最大レーザーパワーに対応できる,空気冷却 |
|||
LSRM-Qシリーズは完全にデジタル2Dガルバノメーターシステムです. システムは組み込みプラットフォームに基づいて動作します. コンパクトで安定し高品質です. より速く,正確です.オフセット・ドリフとゲイン・ドリフは非常に低い典型的なレーザー波長の鏡は,慣性および硬さのために最適化され,利用可能である. ITO 掻き,レーザーマイクロ処理などの高端アプリケーションに適している.システムの安定性を向上させるための水と空気冷却機能を追加.
(すべての角度は光学度)
| LSRM-xxxx-20-Q20 | LSRM-xxxx-30-Q30 | LSRM-xxxx-50-Q50 | |
| アパルチャー | 20mm | 30mm | 50mm |
| 線束の移動 | 26.5mm | 36mm | 55mm |
| 追跡エラーの時間 | 360us | 550us | 1.8ms |
| 体重 | 4.9kg | 6.5kg | 7.5kg |
| オフセット・ドリフト | 30ウラド/K | 30ウラド/K | 30ウラド/K |
| 増幅漂流 | 50ppm/K | 50ppm/K | 50ppm/K |
| ステップ応答時間 | |||
| 全スケールの1% | 0.83ms | 3.04ms | - |
| 全スケールの10% | 1.34ms | 6.29ms | - |
| 標識速度 | 1m/s | 0.7m/s | 0.3m/s |
| 定位速度 | 6m/s | 3m/s | 1.2m/s |
| 書き込み速度 | |||
| 良い品質 (1) | 320cps | 220cps | - |
| 高品質 (2) | 210cps | 150cps | - |
| 繰り返し可能性 | <15ウラド | < 15ウラド | < 15ウラド |
| 8時間以上漂う (30分温め後) | < 0.1mrad | < 0.1mrad | < 0.1mrad |
| 典型的なスキャン角度 | 40度 | 40度 | 40度 |
| インターフェース | XY2-100/SL2-100 | XY2-100/SL2-100 | XY2-100/SL2-100 |
| 動作温度 | 25°±10° | 25°±10° | 25°±10° |
| 電力要求 | ±15V DC,150W | ±15V DC,150W | ±15V DC,150W |
| ドライバーモード | デジタル | デジタル | デジタル |
| 決議 | 16ビット | 16ビット | 16ビット |
| 最大レーザーパワー (3) | 1500W | 3500W | 6000W |
| サイズ | 170×140×130mm | 195×153×150mm | 260×220×170mm |
(1) F-Theta 対象で,f=160mm
(2) 高さ1mmの単拍文字
(3) XY2-100-EH 予告なしに変更される状態のフィードバック
(4) 1064nmの鏡は,空気冷却で最大レーザーパワーに対応することができます
| 部品番号 | 最大入り口 | コントロール | DC電源 V | サイズ LxWxH,mm |
| LSRM-1064-6-QPT | 6 | XY2-100 | 15 | 254×97×105 |
| LSRM-1064-7.2-QPT | 7.2 | XY2-100 | 15 | 254×97×105 |
| LSRM-1064-8.4-QPT | 8.4 | XY2-100 | 15 | 254×97×105 |
| LSRM-532-3.3-QPT | 3.3 | XY2-100 | 15 | 274×109×116 |
| LSRM-532-4-QPT | 4 | XY2-100 | 15 | 274×109×116 |
| LSRM-532-4.6-QPT | 4.6 | XY2-100 | 15 | 274×109×116 |
| LSRM-xxxx-QP20 | XY2-100 | 15 | 350×140×188 | |
| LSRM-xxxx-QP30 | XY2-100 | 15 | 400×155×194 |
(2次元マークヘッドのLSRM-Qデータシート参照)
このソリューションには,LSRM-Qシリーズ2Dガルボスキャナーシステム,Protonシリーズダイナミックフォーカスユニット,F-テータレンズ,およびLSRM-UMC4ガルボシステムコントローラが含まれます.対象後スキャン技術を使っていますFL 210mm F-thetaレンズでは,作業容量は約150*150*45です. メリットとしては,高速なマーク速度,小さな焦点,低電力損失があります.
| レーザータイプ | ND:YAG | Nd:YAGは2倍になった |
| 波長 | 1064nm | 532nm |
| ビーム拡張因数 | 1.67 | 3 |
| 入力アパルチャー | 6mm/7.2mm/8.4mm | 3.3mm/4mm/4.6mm |
| スキャンヘッドの開口 | 10/12/14mm | 10/12/14mm |
| Z方向の焦点範囲 | ±22.5mm (1) | ±2.5mm (2) |
| 追跡エラーの時間 | 700us | 700us |
| サイズ | 254×97×105mm | 274×109×116mm |
| 注記: (1) f-thetaレンズの焦点距離は210mmである. (2) f-thetaレンズの焦点距離は100mmである.上記のすべてのパラメータは理論的である. | ||
(二次元マークヘッドについては LSRM-Q10/12/14 データシートを参照)
LSRM-QPシリーズの3Dプリスキャンシステムには,2DガルボスキャナーシステムLSRM-Q,動的なフォーカスユニットProtonシリーズ,およびコントローラLSRM-UMC4が含まれます.大幅なフィールドと3Dレーザーアプリケーションを実現するために,前客観スキャン技術を使用しますその利点は,高速なマーク速度,小さな焦点,低電力損失です.
| スキャンフィールド | 600×600mm | 800×800mm |
| 焦点直径 | 364um | 487um |
| 作業距離 | 502mm | 777mm |
| 決議 | 9um | 12um |
| スキャンフィールド | 400×400mm | 600×600mm | 800×800mm |
| 焦点直径 | |||
| QP-20 | 34um | 52um | ほら |
| QP-30 | - | 36um | 48um |
| 作業距離 | |||
| QP-20 | 502mm | 777mm | ほら |
| QP-30 | - | 777mm | 1051mm |
| 決議 | 6um | 9um | 12um |
| スキャンフィールド | 400×400mm | 600×600mm |
| 焦点直径 | 17um | 26um |
| 作業距離 | 520mm | 795mm |
| 決議 | 6um | 9um |
上記すべてのパラメータは理論値です.
屈曲装置の縁と作業面との間の距離.この距離は製品モデルに依存し,レーザー偏差と客観的許容量によって異なります.
実際のスポットサイズと書き込み速度は材料と応用に依存します.
伝統的な電磁スキャナー修正方法は手動測定よりも優先され,精度は保証されることが困難で,処理品質に影響を与えます.カメラアダプタービジョンモジュールとガルボスキャナーは,大きく校正の精度を向上することができます作業面を同時に監視する
カメラアダプタは,スキャンヘッドのビーム入口とレーザーフレンズの間に設置されている (図1参照).
工品表面から反射される照明光は,アクロマティックFテータ,ガルボスキャナー,ビームスプリッター,CCDレンズを通過してCCDセンサーに到達する.レーザーと反射光同軸の光学経路を確保するために加工と組立の誤りを補償するためにビームスプリッター位置を調整レーザーとCCD画像の検出点を合わせる
視野はレンズ焦点距離,CCDカメラ,CCDカメラの光敏感要素のサイズによって決定される.例えば,160mmレンズ,CCD標的表面サイズは1⁄2 ",視野は10である.4mm*8.3mm (表を参照)
| レーザー波長 | 1064nm | 532nm | ||
| パイロットレーザー波長 | 635nm | 635nm | ||
| 入射線直径 | 14mm | 10mm | ||
| スキャンヘッドミラーコーティング | 1064nm + 635nm | 532nm + 635nm | ||
| 処理フィールドサイズ | 100 x 10 0mm | 100×100mm | ||
| 観測波長 | 1064nm / 635nm | 532nm / 635nm | ||
| 焦点距離カメラのオブジェクト | 102mm | 102mm | ||
| 平面フィールドの目標 | 160mm | 210mm | 254mm | 163mm |
| 観測場の大きさ | 10.4x8.3mm | 13.7×10.9mm | 16.6×13.3ミリ | 10.6×8.5mm |
他のパラメータ:
| 入射線直径 | 14mm |
| 動作温度 | 25°C ±10°C |
| マックス チップサイズ | 95 % |
| カメラ接続タイプ | ≥1/2インチ |
| 体重 (カメラなし) | Cマウント |
| レーザー伝達力 | ≈2.6kgg |
| 輪郭の寸法 | 115×112×215mm |
ガルバノメーターの高度を調整して ガルバノメーターの焦点位置を
狙いをつけろ
焦点リング4 (CWまたはCCW) をカメラに調整し,はっきりした画像を表示します.
5のスクリューをロック 4の焦点リングをロック
CWまたはCCW調整リング6の螺旋7を緩め,画像の向きを十字線と同じにする.
ロックスクリュー7
CCD画像のクロスファイアとマークされたクロスファイア位置を観察します. 2つのクロスファイアが互いに一致しない場合は,保護カバーを開いて,ボタン2とボタン3を調節する必要があります.2 を例として (図 1 を参照)画面の中央が横向的に左と右に移動します. 画面の中央が横向的に上下に移動します.画像のクロスファイアがマークされたクロスファイアと一致するように調整ボタンの2と3.
調整後,カバーを復元します.
